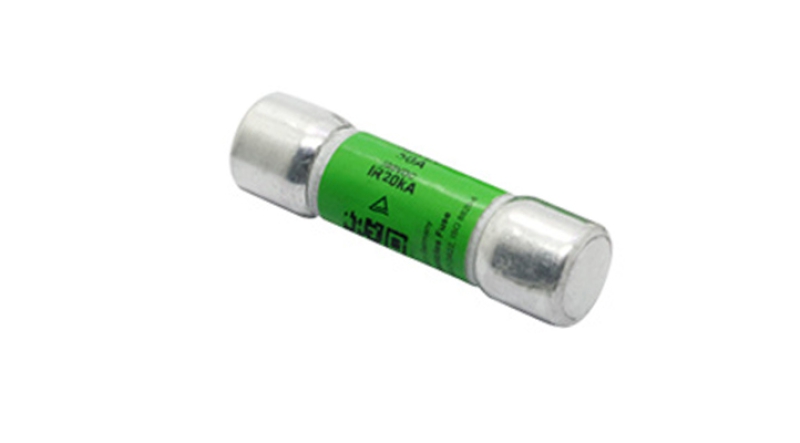

Alder AE2 500VDC 10-50A serie hoogspannings-EV-zekeringdetail
 | Functies |
500 VDC autozekering
Nominale stroom: 10-50A
Max. BC: 20 kA bij 500 VDC
Min. BC: 2ln bij 500 VDC
Tijdconstante: 1-3 ms
Afmetingen: 10x38mm
Zekering voor algemeen gebruik voor extra bescherming van EV/HEV
Ref. Volgens UL 248-20; ISO8820-8; GB-T 31465.6
Goedkeuring: TUV en UL
Aanbevolen zekeringhouder: BH114
| Elektrische specificaties |
| Onderdeelnummer/configuratie | Nominale stroom | Ampère-code | Nominale spanning | Brekende capaciteit | Certificeringen | ||||
| Patroon | Centrale berg | Niveau montage | PCB-montage | TUV | UL | ||||
| AE22100607 | AE22100604 | AE22100605 | AE22100606 | 10A | 2100 | 500 Vdc | 20 kA bij 500 VDC | ○ | ● |
| AE22150607 | AE22150604 | AE22150605 | AE22150606 | 15A | 2150 | ● | ● | ||
| AE22200607 | AE22200604 | AE22200605 | AE22200606 | 20A | 2200 | ● | ● | ||
| AE22250607 | AE22250604 | AE22250605 | AE22250606 | 25A | 2250 | ● | ● | ||
| AE22300607 | AE22300604 | AE22300605 | AE22300606 | 30A | 2300 | ● | ● | ||
| AE22350607 | AE22350604 | AE22350605 | AE22350606 | 35A | 2350 | ● | ● | ||
| AE22400607 | AE22400604 | AE22400605 | AE22400606 | 40A | 2400 | ● | ● | ||
| AE22500607 | AE22500604 | AE22500605 | AE22500606 | 50A | 2500 | ● | ● | ||
| Tijd versus stroomkarakteristiek |
| Nominale stroom | 110% | 135% | 150% | 200% | 300% | 500% |
| 10 - 50A | >4u | 150s - 1u | 10-1000s | 0,5-100s | 0,1-15s | 0,05-1s |
| Onderdeelnummersysteem |
| AE2 | 2500 | 6 | 04 | |
| Productserie: AE2 | ||||
| Ampèrecode: 50A | ||||
| Nominale spanning: 6=500V | ||||

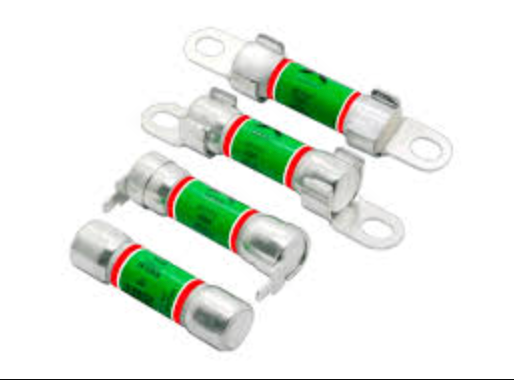

Aanvullende code: 04=Centrale montage; 05=Niveaumontage; 06=PCB-montage; 07=Patroon | ||||

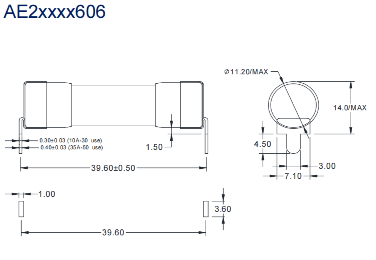

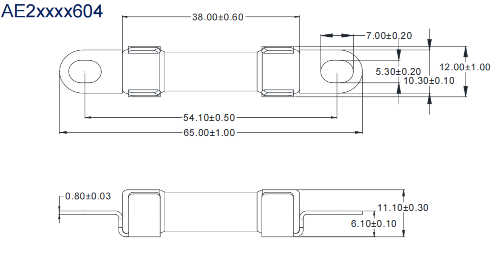

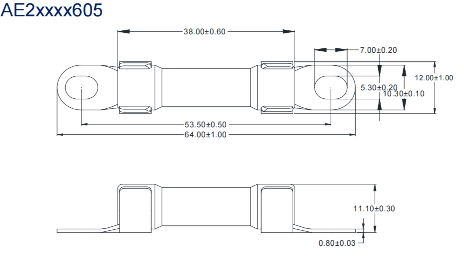

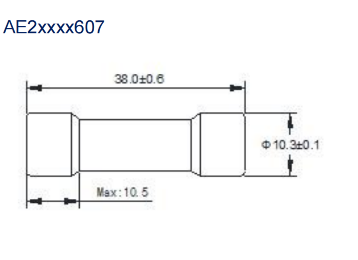

| Dimensions |
