AE3
Alder
| 850VDC: | |
|---|---|
| Hoeveelheid: | |

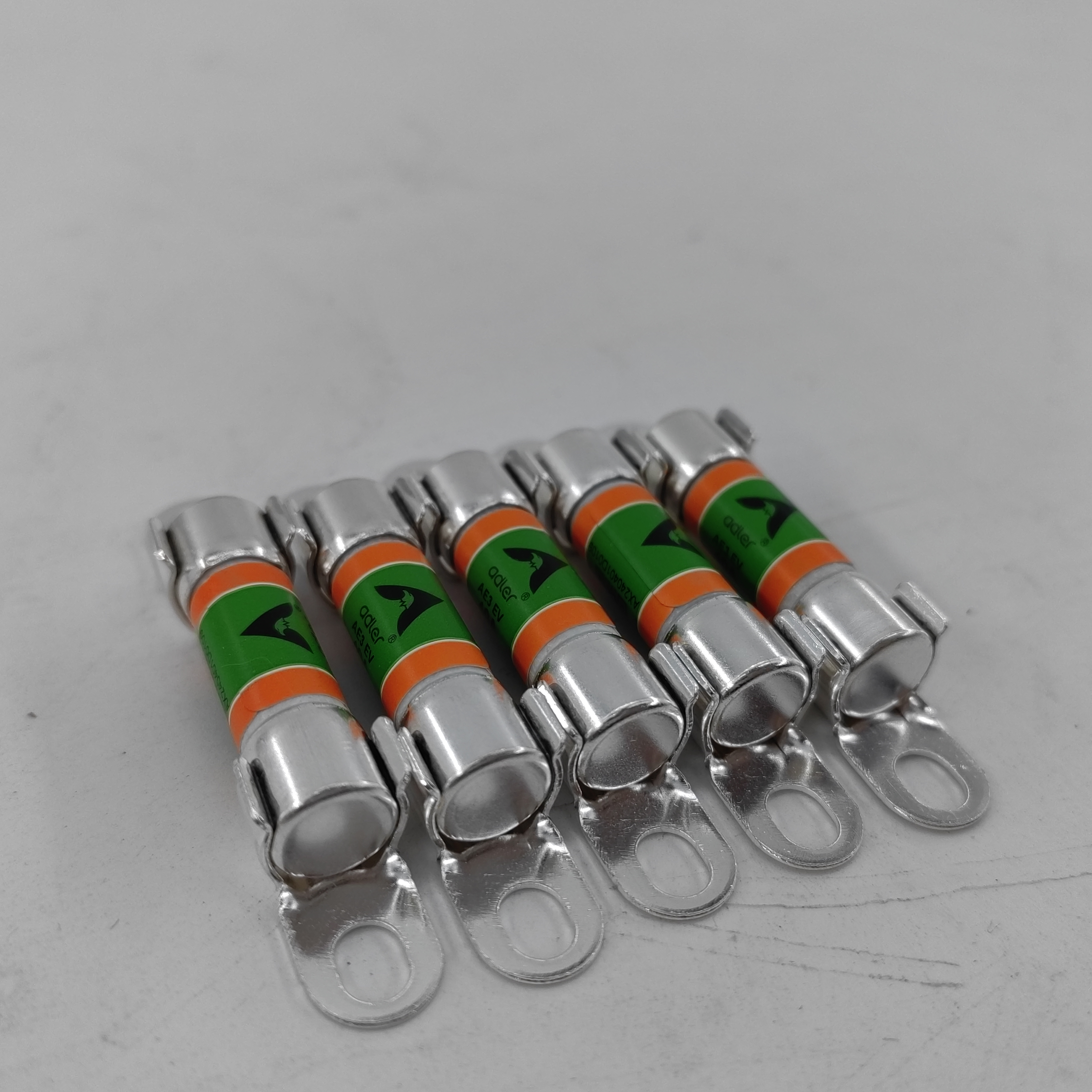

Alder AE2 500VDC 10-50A serie hoogspannings-EV-zekeringdetail
 | Functies |
850 VDC autozekering
Nominale stroom: 5-50A
Max. BC: 20 kA bij 850 VDC
Min. BC: 2ln bij 850 VDC
Tijdconstante: 1-3 ms
Afmetingen: 10x38mm
Zekering voor algemeen gebruik voor extra bescherming van EV/HEV
Ref. Volgens UL 248-20; ISO8820-8; GB-T 31465.6
Goedkeuring: TUV en UL
Aanbevolen zekeringhouder: BH114
| Elektrische specificaties |
| Onderdeelnummer/configuratie | Nominale stroom | Ampère-code | Nominale spanning | Brekende capaciteit | ||||
| Patroon | Centrale berg | Niveau montage | PCB 2P-montage | PCB 3P-montage | ||||
| AE31500i07 | AE31500i04 | AE31500i05 | AE31500i06 | AE31500i08 | 5A | 1500 | 850 Vdc | 20 kA bij 850 VDC |
| AE31800i07 | AE31800i04 | AE31800i05 | AE31800i06 | AE31800i08 | 8A | 1800 | ||
| AE32100i07 | AE32100i04 | AE32100i05 | AE32100i06 | AE32100i08 | 10A | 2100 | ||
| AE32150i07 | AE32150i04 | AE32150i05 | AE32150i06 | AE32150i08 | 15A | 2150 | ||
| AE32200i07 | AE32200i04 | AE32200i05 | AE32200i06 | AE32200i08 | 20A | 2200 | ||
| AE32250i07 | AE32250i04 | AE32250i05 | AE32250i06 | AE32250i08 | 25A | 2250 | ||
| AE32300i07 | AE32300i04 | AE32300i05 | AE32300i06 | AE32300i08 | 30A | 2300 | ||
| AE32350i07 | AE32350i04 | AE32350i05 | AE32350i06 | AE32350i08 | 35A | 2350 | ||
| AE32400i07 | AE32400i04 | AE32400i05 | AE32400i06 | AE32400i08 | 40A | 2400 | ||
| AE32450i07 | AE32450i04 | AE32450i05 | AE32450i06 | AE32450i08 | 45A | 2450 | ||
| AE32500i07 | AE32500i04 | AE32500i05 | AE32500i06 | AE32500i08 | 50A | 2500 | ||
| Tijd versus stroomkarakteristiek |
| Nominale stroom | 110% | 135% | 150% | 200% | 300% | 500% |
| 5 - 50A | >4u | 150s - 1u | 10-1000s | 0,5-100s | 0,1-15s | 0,05-1s |
| Onderdeelnummersysteem |
| AE3 | 2500 | i | 07 | |
| Productserie: AE3 | ||||
| Ampèrecode: 50A | ||||
| Nominale spanning: i=850V | ||||
Aanvullende code: 07=Cilindrisch; 04=Centrale montage; 05=Niveaumontage; 06=printplaat 2P; 08=printplaat 4P | ||||

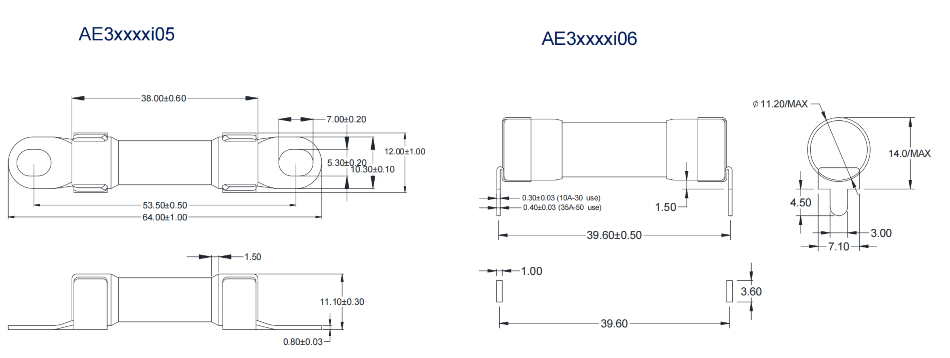

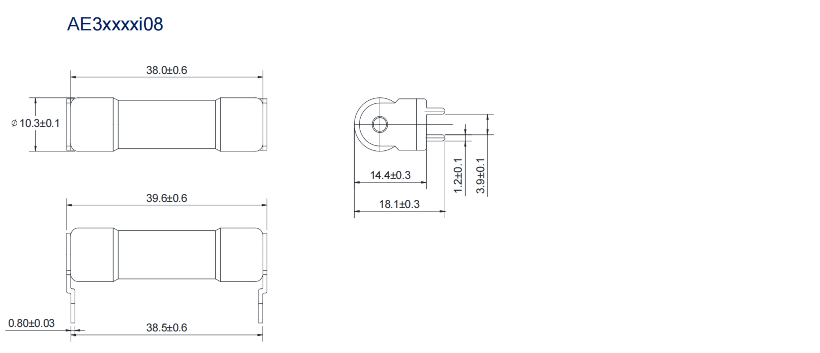

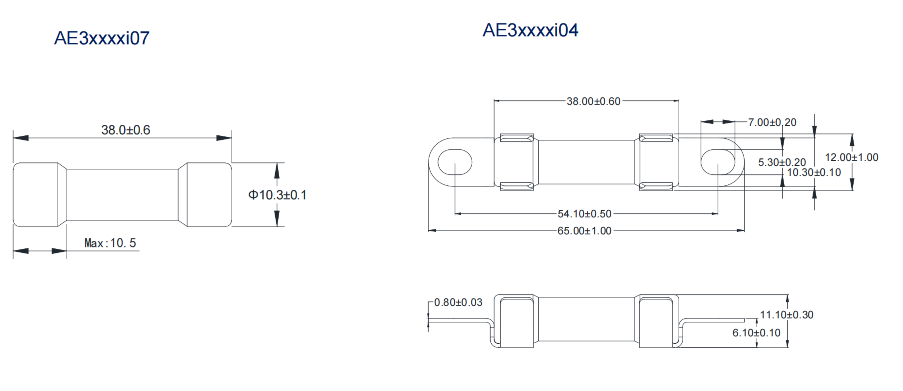

| Dimensions |
