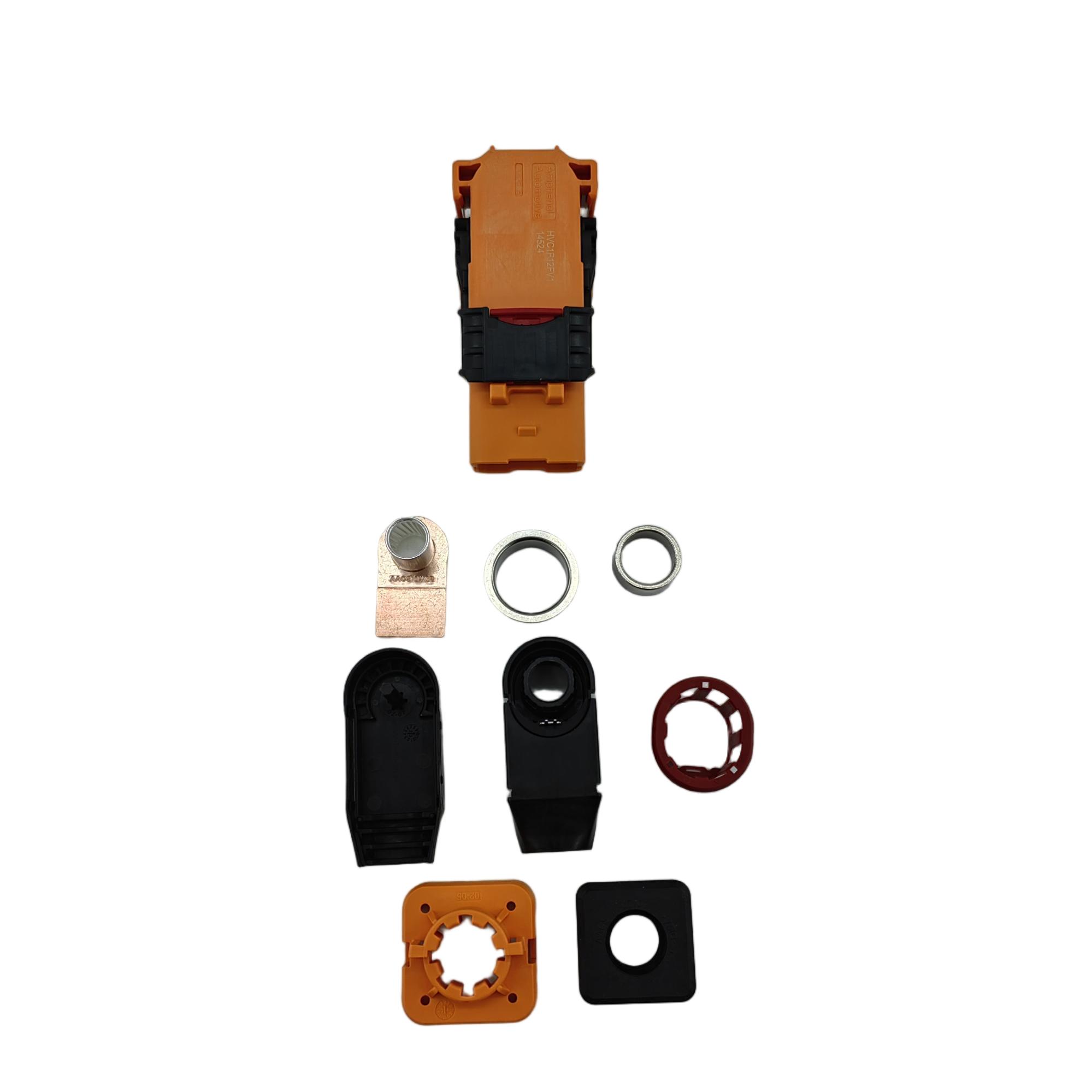

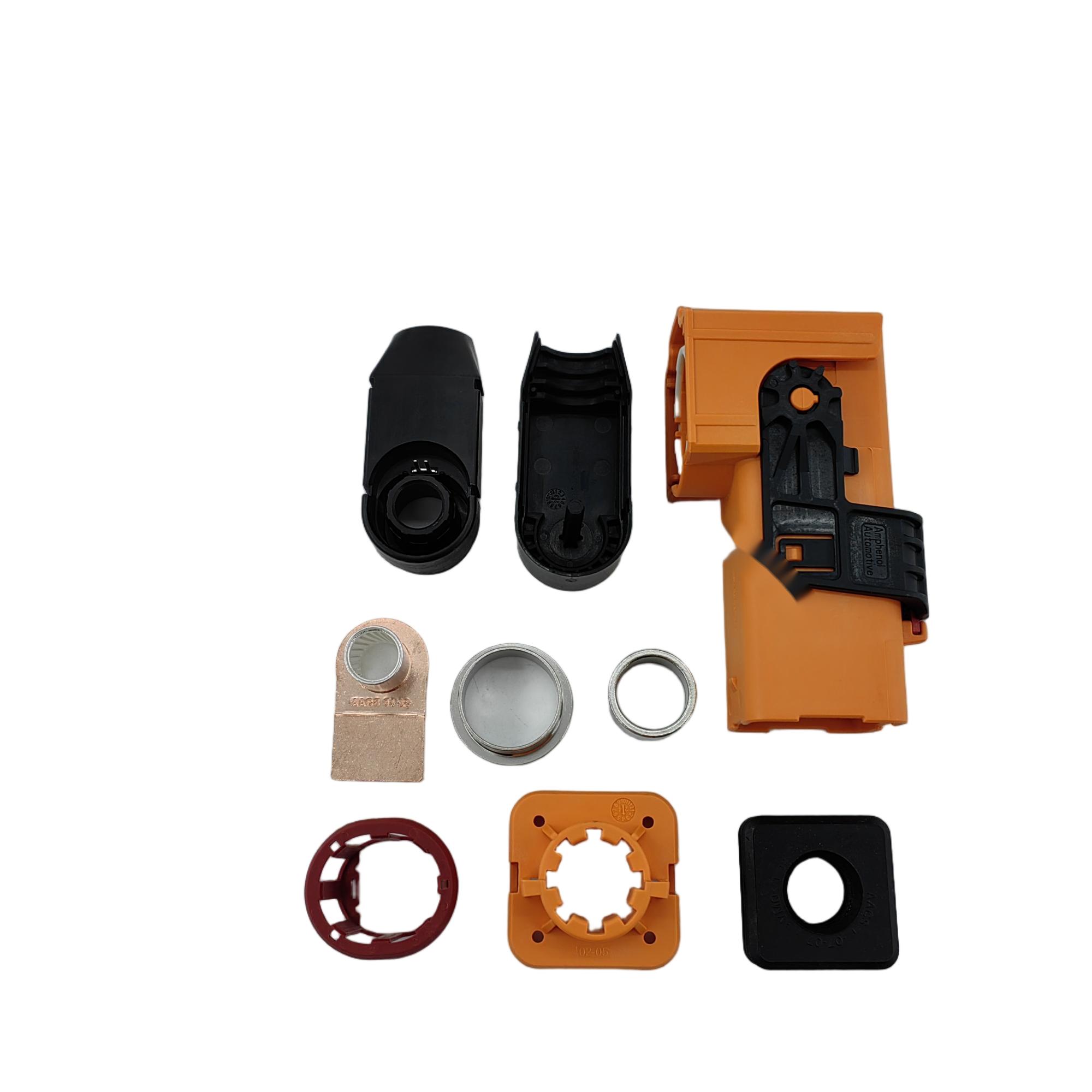

Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL

HVC 12 mm 1P 90° connector, beschermingsklasse IP67 IP6K9K, 360 afscherming

  • HVC1P12

Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P12 Hoogspannings-1000VDC-connectoren met HVIL

Amfenol HVC 12 mm 1P hoogspanningsconnectordetail




Specificaties
Plug Kabels Spanning
 Huidig Parende connector

HVC1P12FV*70 (* = 1,2,3) 90°

HVC1P12FS*70 (* = 1,2,3) 180°

 70 mm² 1000VDC
 350A HVC1P12FV*70 (* = 1,2,3)

HVC1P12FV*95 (* = 1,2,3) 90°

HVC1P12FV*95 (* = 1,2,3)  180°

 95 mm² 1000VDC 400A HVC1P12FV*95 (* = 1,2,3)

HVC1P12FV*12 (* = 1,2,3) 90°

HVC1P12FV*12 (* = 1,2,3)  180°

 120 mm² 1000VDC 450A HVC1P12FV*12 (* = 1,2,3)


Productmodellen

  • IP67, IP6K9K

  • HVIL

  • 360 Schild

  • Extractiekracht: ≤ 100N

  • Werktemperatuur: -40℃ tot + 140℃

  • Nominale spanning: 1000 VDC

  • Levensduur: ≥ 50 cycli

  • Nominale stroom:
    70 mm² = 350 A
    90 mm² = 400 A
    120 mm² = 450 A

  • Materiaal:
    Behuizing: PA-GF, UL94 V0
    Klem: Koper

  • Legering
    RFI/EMI-bescherming: Matel Shield



 HVC 1P 12 FV
 X 70
HVC: HVC-serie
1P: 1 speld
12: 12 mm
Connectortype   FV: Stekker   MV: Contactdoos
Codering: 1/2/3/4

Bijpassende kabel 70=70mm² 90=90mm² 12=120mm²



Dimensions

Stekker (90°):
~!phoenix_varIMG47!~


Stopcontact:

Socket_afmetingen

op:
onder een:
HV-connector EV-connector 12 mm 1P-connector
