HVC1P12MV
| Hoeveelheid: | |
|---|---|

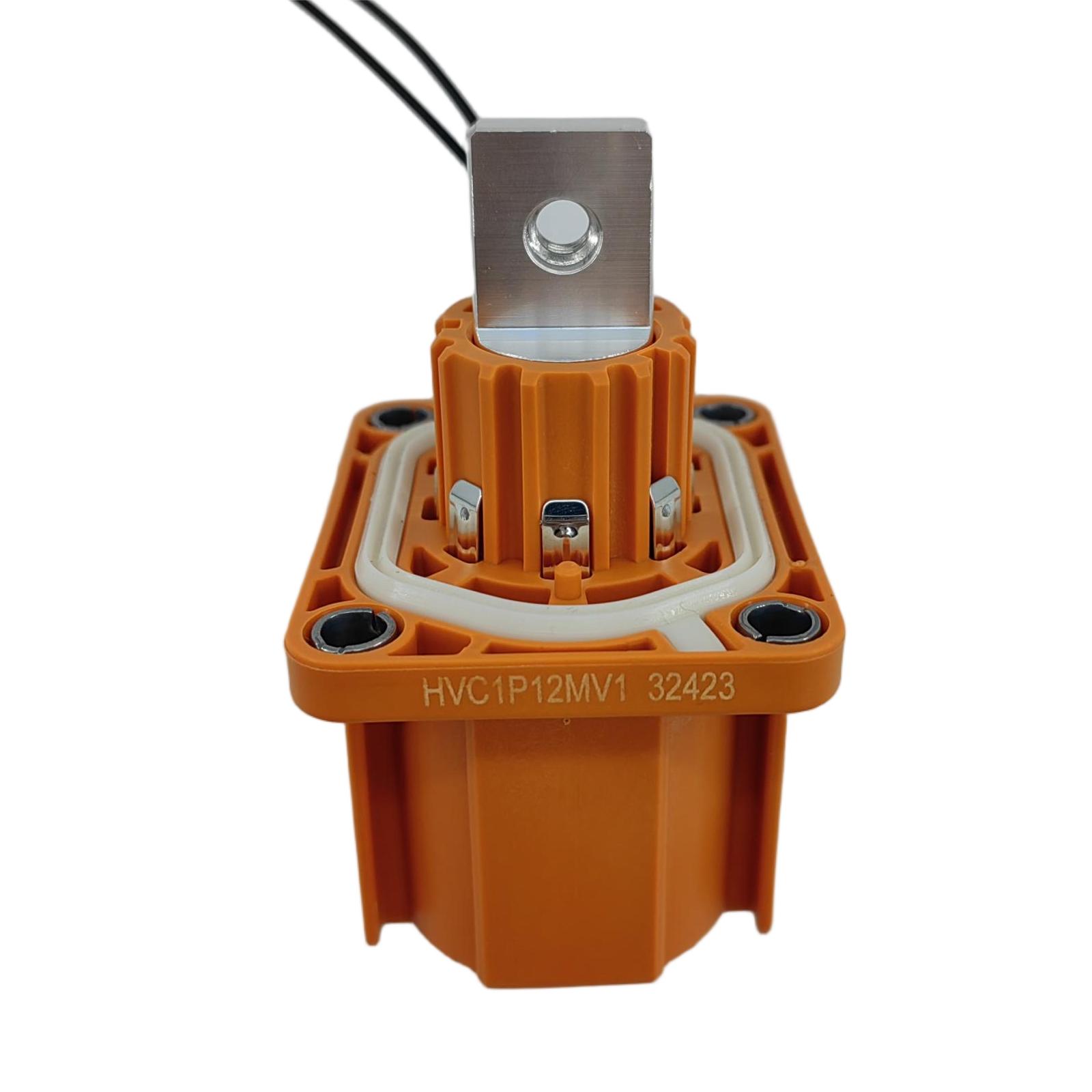

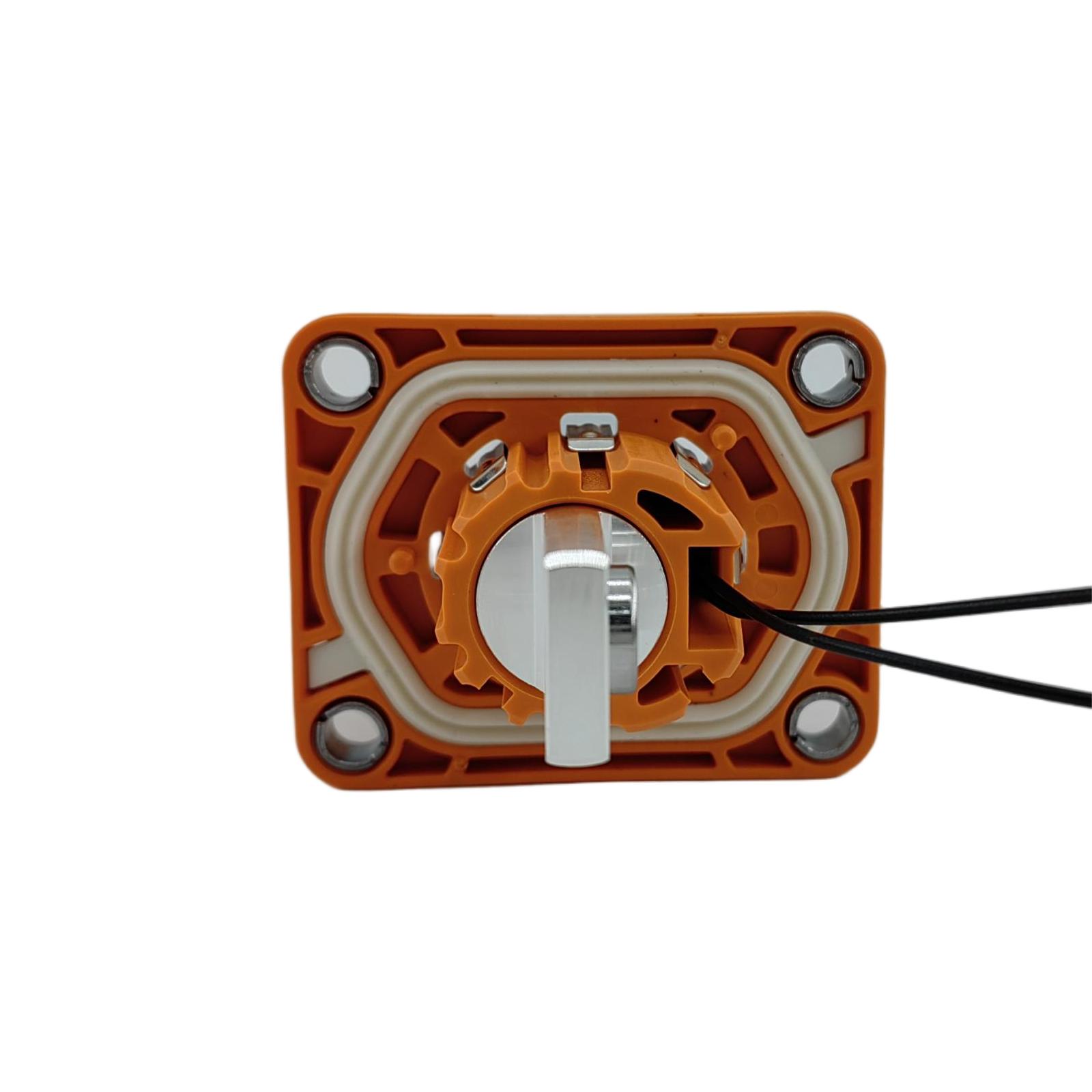

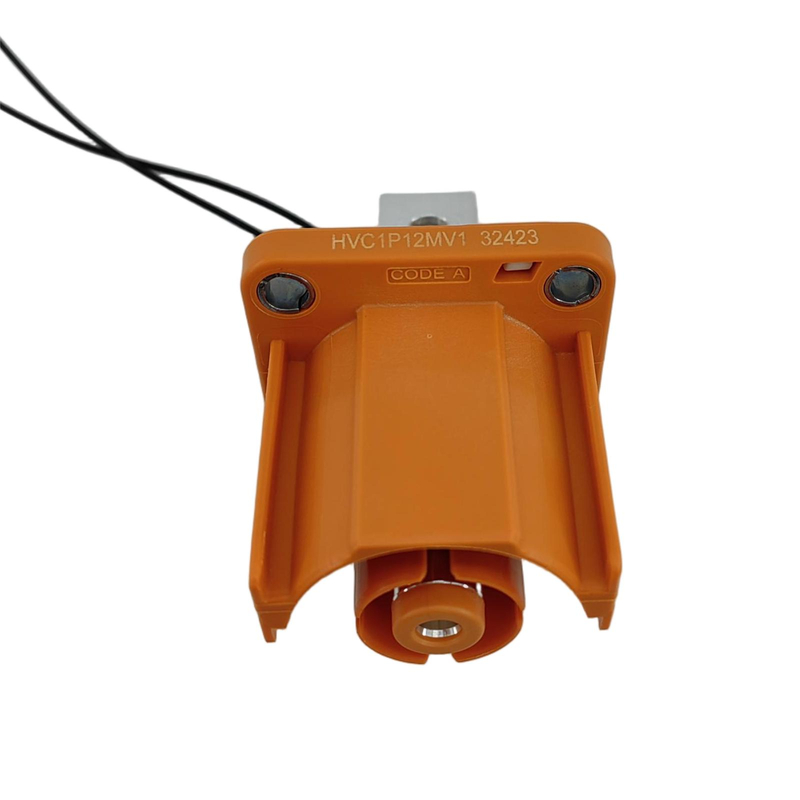

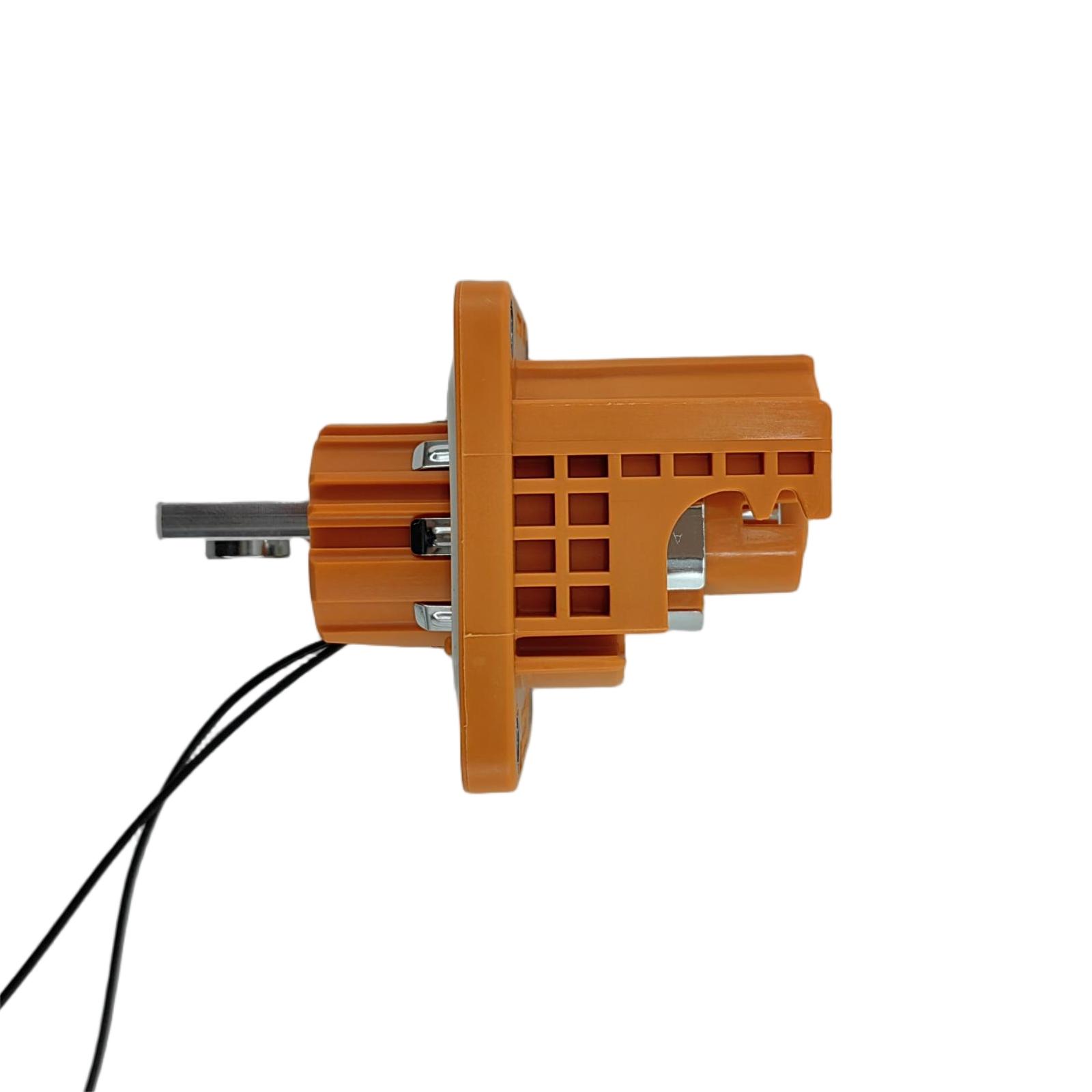

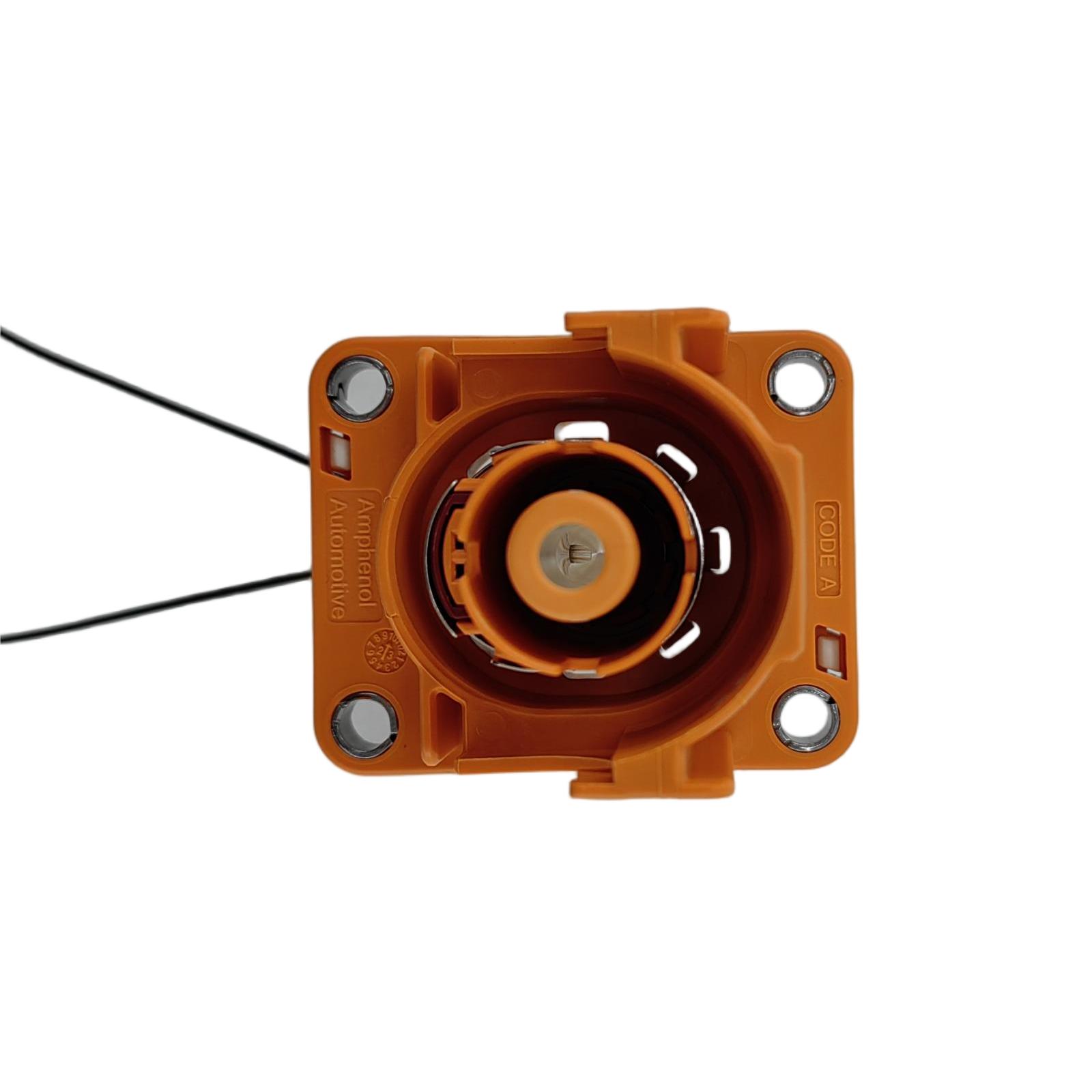

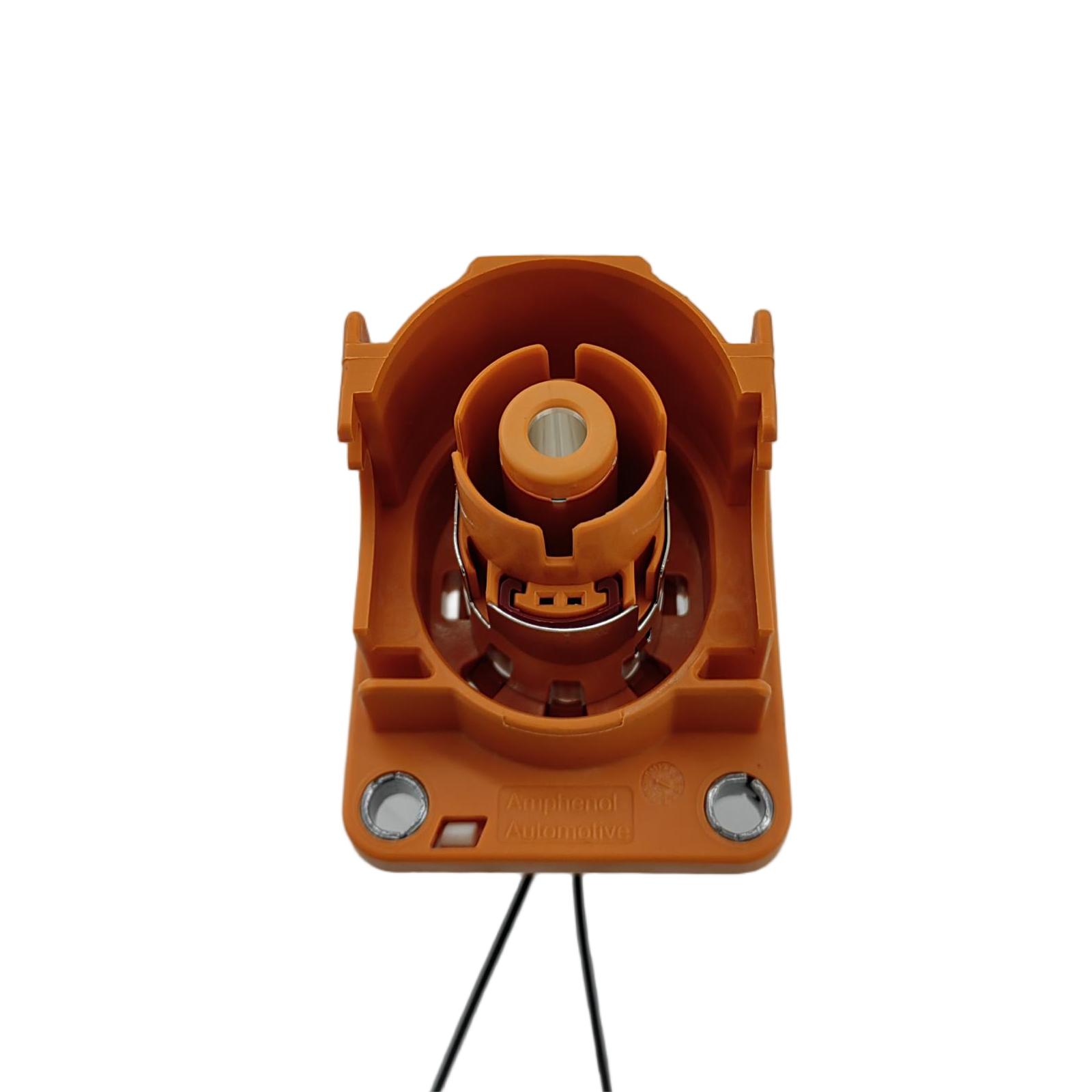

Amfenol HVC 12 mm 1P hoogspanningsconnectordetail
 | Specificaties |
| Plug | Kabels | Spanning | Huidig | Parende connector |
HVC1P12FV*70 (* = 1,2,3) 90° HVC1P12FS*70 (* = 1,2,3) 180° | 70 mm² | 1000VDC | 350A | HVC1P12MV*70 (* = 1,2,3) |
HVC1P12FV*95 (* = 1,2,3) 90° HVC1P12FV*95 (* = 1,2,3) 180° | 95 mm² | 1000VDC | 400A | HVC1P12MV*95 (* = 1,2,3) |
HVC1P12FV*12 (* = 1,2,3) 90° HVC1P12FV*12 (* = 1,2,3) 180° | 120 mm² | 1000VDC | 450A | HVC1P12MV*12 (* = 1,2,3) |
IP67, IP6K9K
HVIL
360 Schild
Extractiekracht: ≤ 100N
Werktemperatuur: -40℃ tot + 140℃
Nominale spanning: 1000 VDC
Levensduur: ≥ 50 cycli
Nominale stroom:
70 mm² = 350 A
90 mm² = 400 A
120 mm² = 450 A
Materiaal:
Behuizing: PA-GF, UL94 V0
Klem: Koper
Legering
RFI/EMI-bescherming: Matel Shield
| HVC | 1P | 12 | MV | X | 70 | |
| HVC: HVC-serie | ||||||
| 1P: 1 speld | ||||||
| 12: 12 mm | ||||||
| Connectortype FV: Stekker MV: Contactdoos | ||||||
| Codering: 1/2/3/4 | ||||||
Bijpassende kabel 70=70mm² 90=90mm² 12=120mm² | ||||||
| Dimensions |
Stekker (90°):
Stopcontact:
