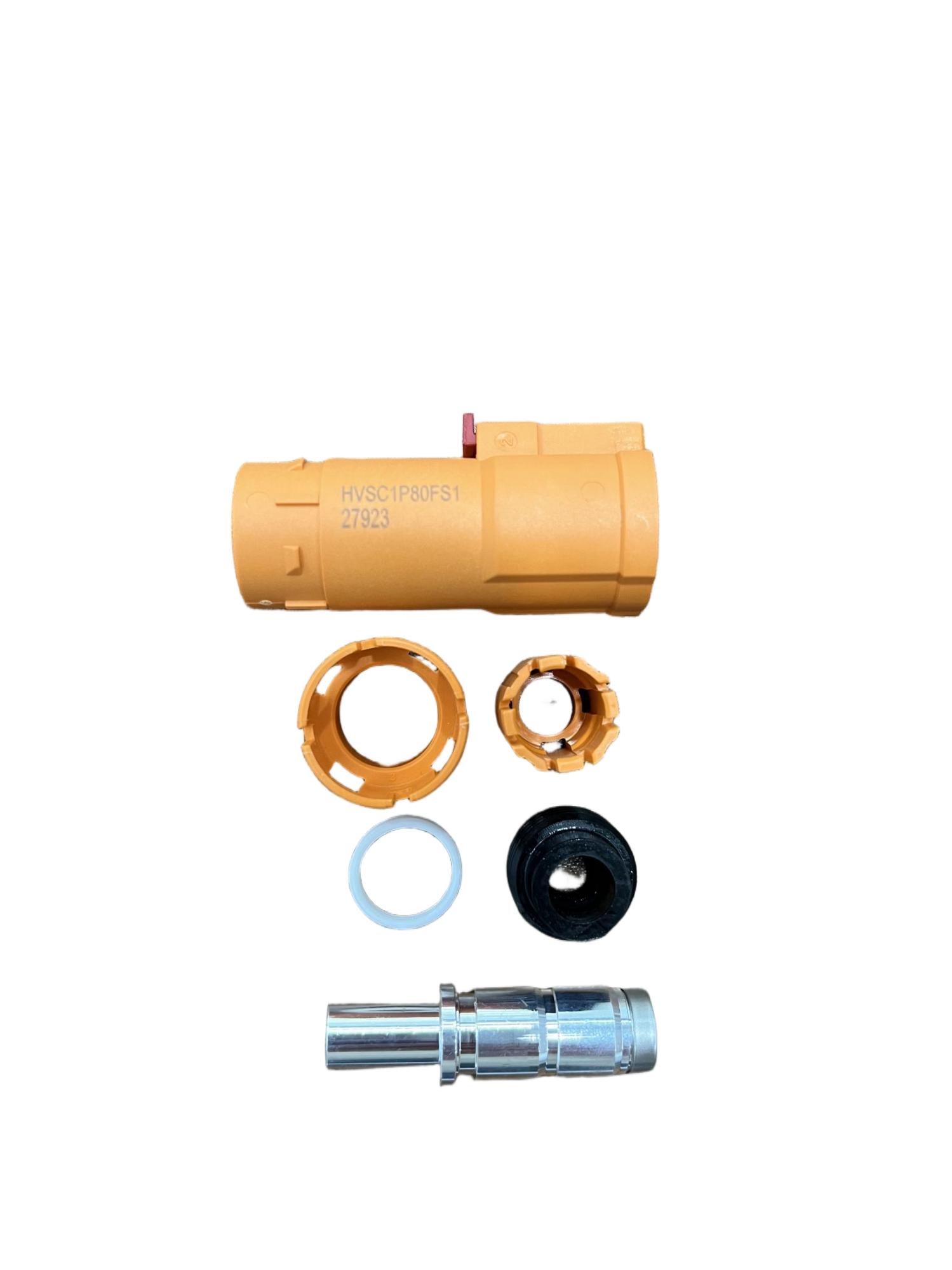

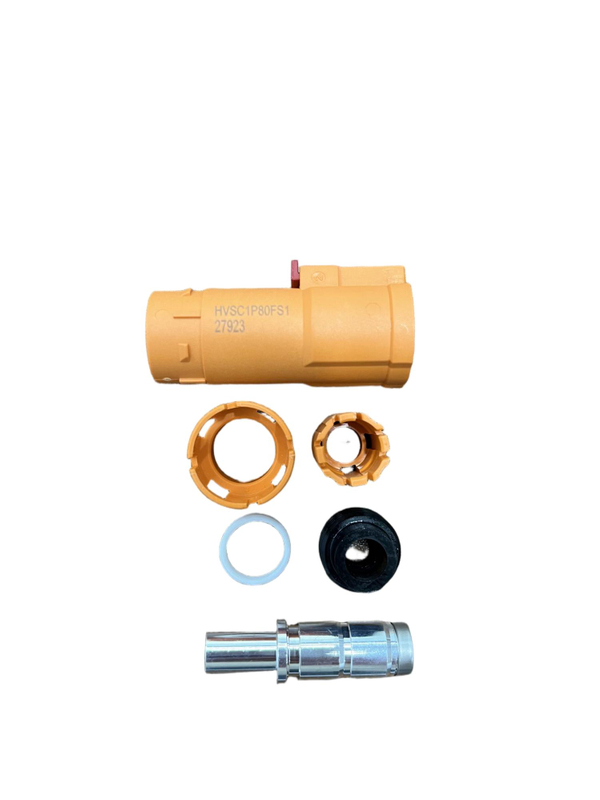

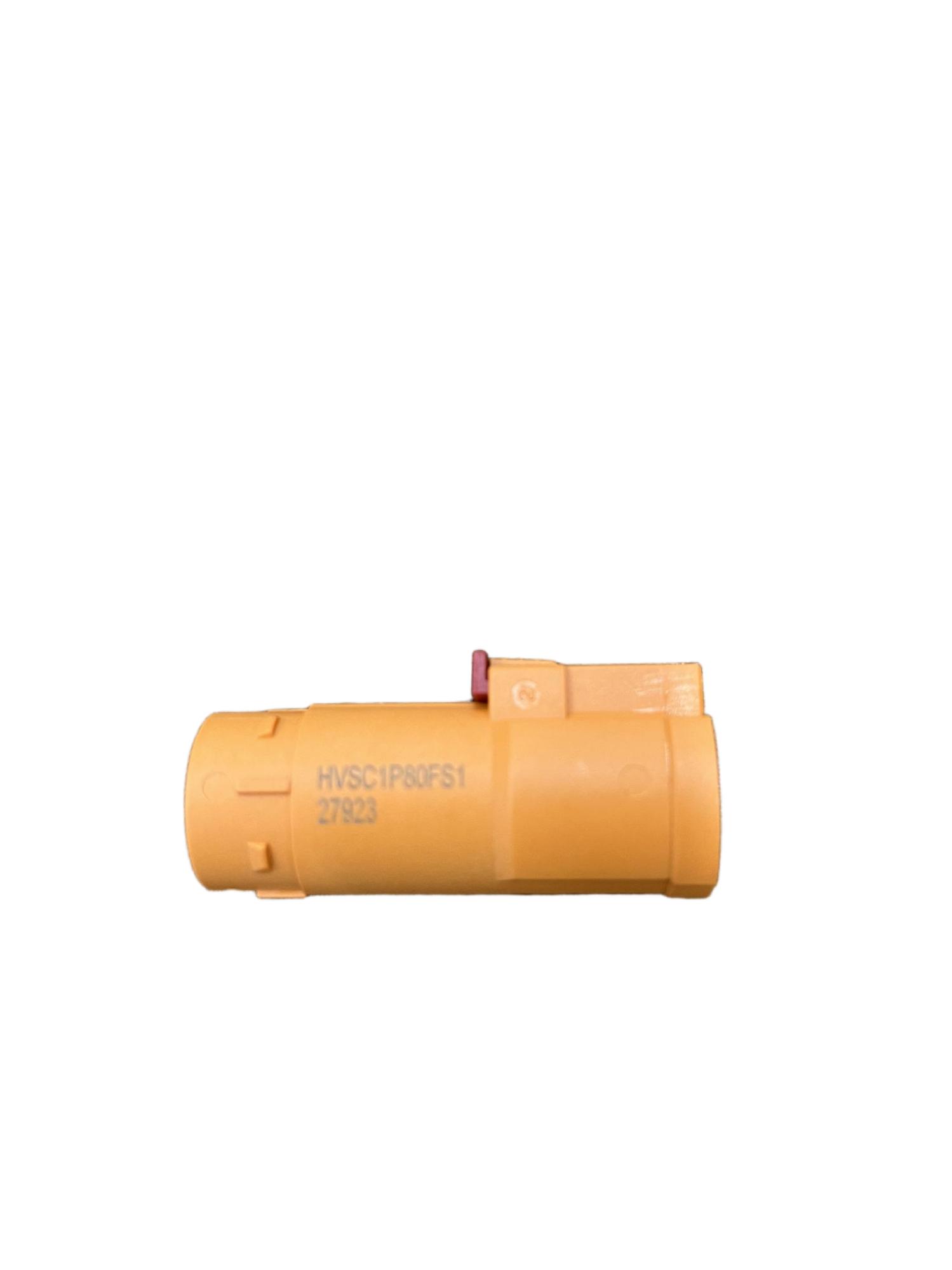

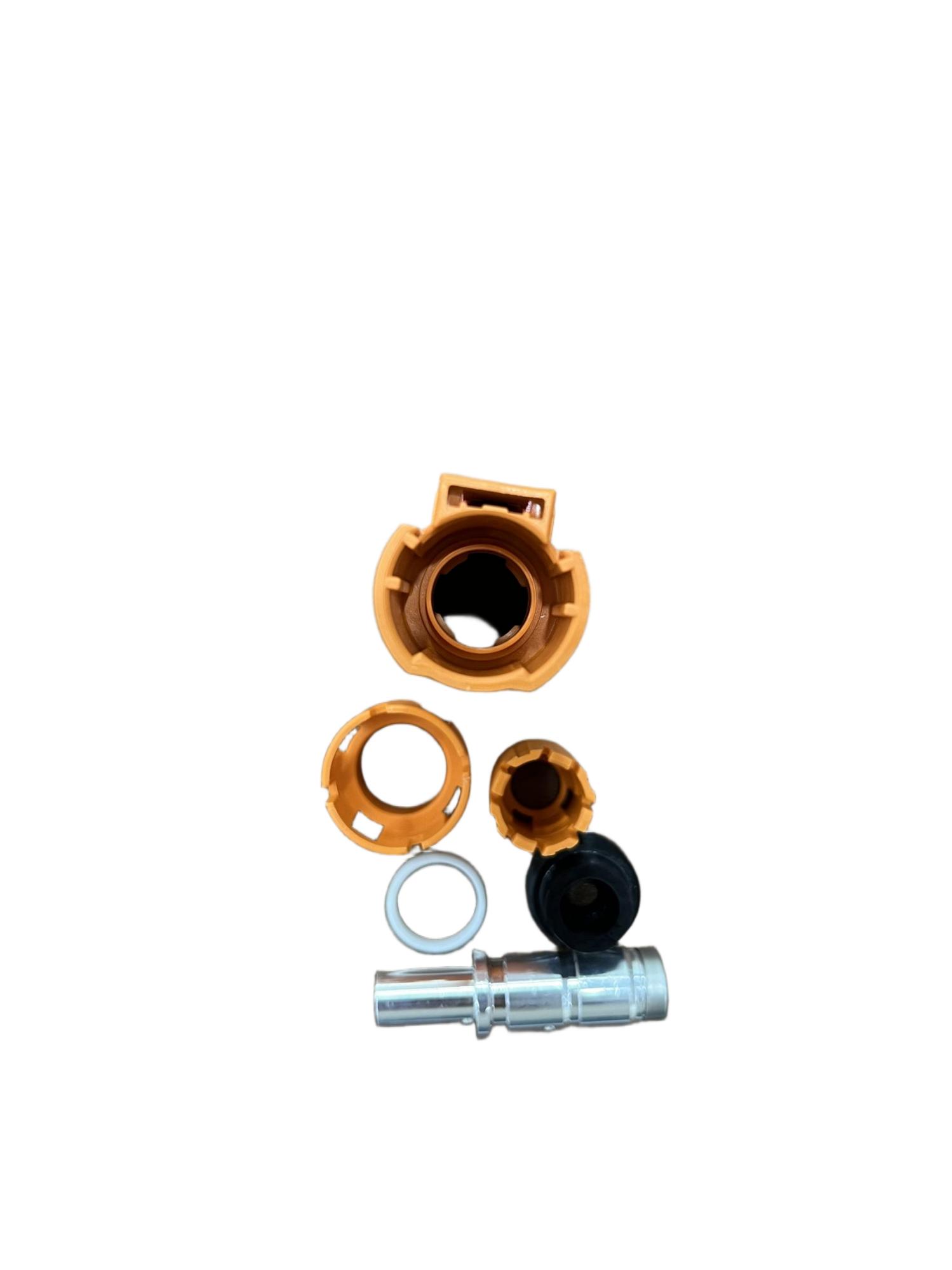

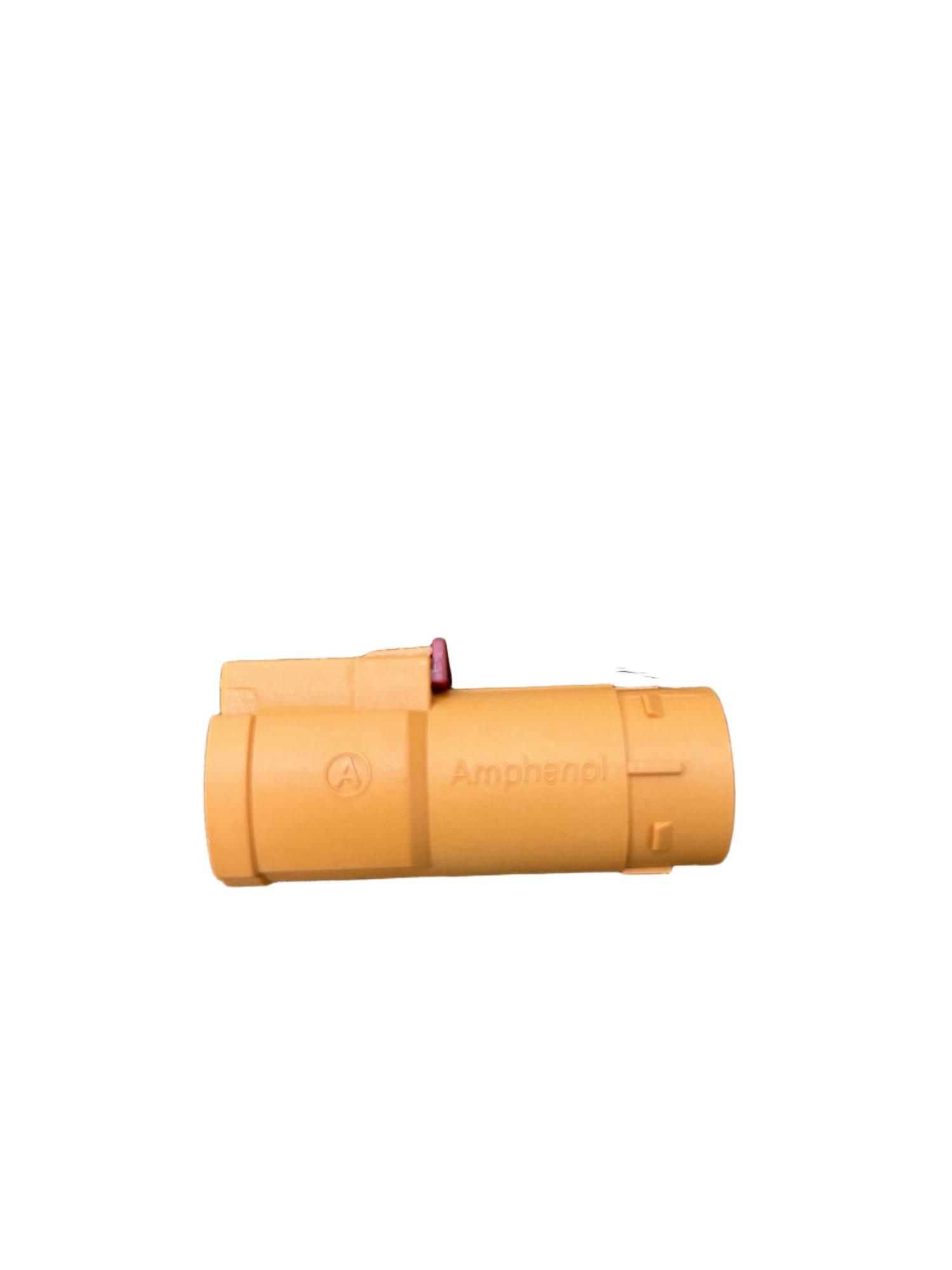

Amfenol HVC1P80 Hoogspannings-1000VDC-connectoren met HVIL

HVC 8 mm 1P 90°/180° connector, beschermingsklasse IP67 IP6K9K, 360° afscherming

  • HVC1P80

HVC1P80FV:
90°-connector
HVC1P80FS:
180°-connector
Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

Amfenol HVC1P80 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P80 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P80 Hoogspannings-1000VDC-connectoren met HVIL
Amfenol HVC1P80 Hoogspannings-1000VDC-connectoren met HVIL

Amfenol HVC 8 mm 1P hoogspanningsconnectordetail




Specificaties
Plug Kabels Spanning
 Huidig Parende connector

HVC1P80FV*25 (* = 1,2,3,4,5,6) 90°

HVC1P80FS*25 (* = 1,2,3,4,5,6) 180°

 25mm² 1000VDC
 150A HVC1P80MV*25 (* = 1,2,3,4,5,6)

HVC1P80FV*35(* = 1,2,3,4,5,6) 90°

HVC1P80FS*35(* = 1,2,3,4,5,6)  180°

 35mm² 1000VDC 180A HVC1P80MV*35 (* = 1,2,3,4,5,6)

HVC1P80FV*50 (* = 1,2,3,4,5,6) 90°

HVC1P80FS*50 (* = 1,2,3,4,5,6)  180°

 50 mm² 1000VDC 220A HVC1P80MV*50 (* = 1,2,3,4,5,6)


Productmodellen

  • IP67, IP6K9K

  • HVIL

  • 360 Schild

  • Extractiekracht: ≤ 100N

  • Werktemperatuur: -40℃ tot + 140℃

  • Nominale spanning: 1000 VDC

  • Levensduur: ≥ 50 cycli

  • Nominale stroom:
    25 mm² = 150 A
    35 mm² = 180
    A 50 mm² = 220 A

  • Materiaal:
    Behuizing: PA-GF, UL94 V0
    Klem: Koper

  • Legering
    RFI/EMI-bescherming: Matel Shield



 HVC 1P 80 FV
 X 70
HVC: HVC-serie
1P: 1 speld
80: φ8mm-aansluiting
Connectortype   FV: Stekker (90°)   FS: Stekker (180°) MV: Stekker
Codering: 1/2/3/4/5/6

Bijpassende kabel 25=25mm² 35=35mm² 50=50mm²



Dimensions

Plug:
~!phoenix_varIMG47!~


Stopcontact:

Socket_afmetingen

op:
onder een:
HV-connector EV-connector 8 mm 1P-connector
