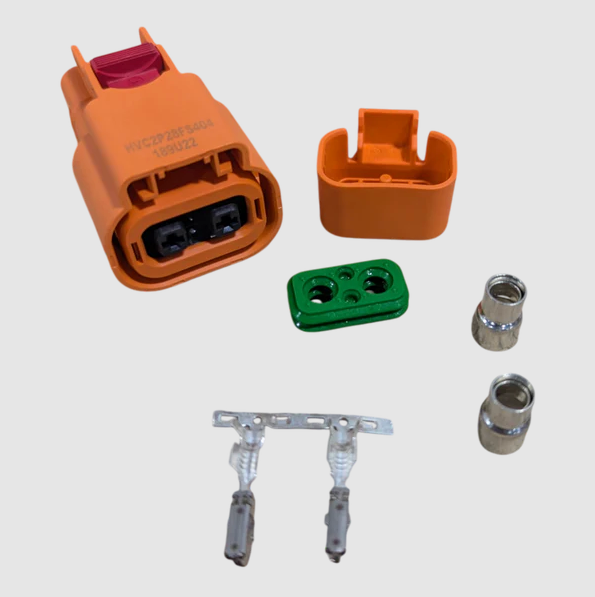

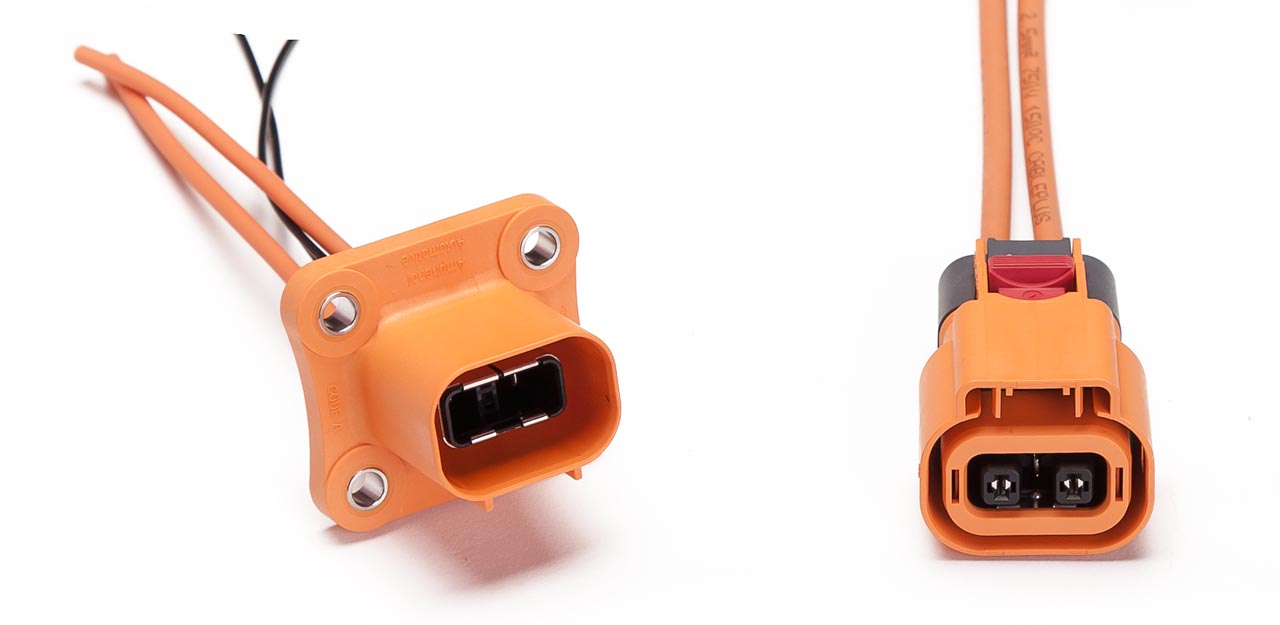

Amfenol HVC2P28FS Hoogspannings-900VDC-connectoren met HVIL

Amfenol HVC 2,8 mm 2-polige hoogspanningsconnectordetail

Onderdeelnr

• Stekker:
  HVC2P28FS X 02 (2,5 mm² afscherming)
  HVC2P28FS X 04 (4 mm² afscherming)
  HVC2P28FS X 05 (5 mm² afscherming)

• Inline:
  HVC2P28LS X 02 (2,5 mm² afscherming)
  HVC2P28LS X 04 (4 mm² afscherming)
  HVC2P28LS X 05 (5 mm² afscherming)

   ' X ' geeft code 1/2/3/4 aan

Specificaties

• Passend ontwerp:
  secundaire vergrendeling

• Klemmensysteem:
  0,8 x 2,8 mm, verzilverd
  Draadmaat 2,5/4/5 mm²
  HVIL-contactsysteem, 0,5 mm²

• Beëindigingstechnologie:
  Krimpen voor voedingsterminal
  Krimpen voor HVIL-terminal

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming

Prestatiekenmerk

• Uittrekkracht : ≤ 75N

• Temperatuurbereik: -40℃ tot +140℃

• Spanningsbereik: 900VDC

• Paringscycli: 50 min

• Nominale stroom:
         2,5 mm² = 20 A bij 85 ℃
         4 mm² = 30 A bij 85 ℃
         5 mm² = 40 A bij 85 ℃

• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Cu-legering

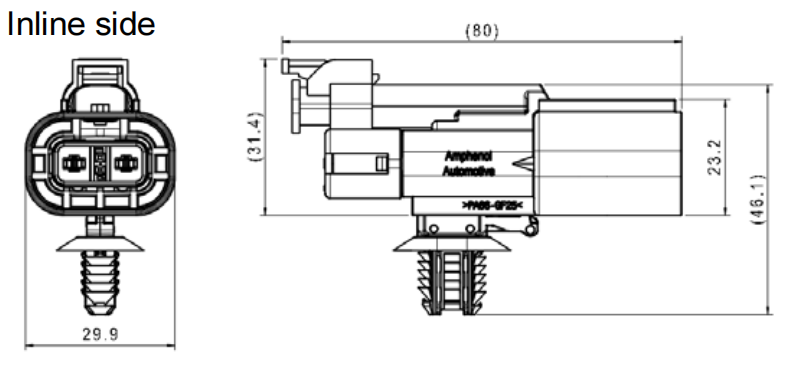

Dimensions
