HVC2P28FS
Amphenol
| Hoeveelheid: | |
|---|---|

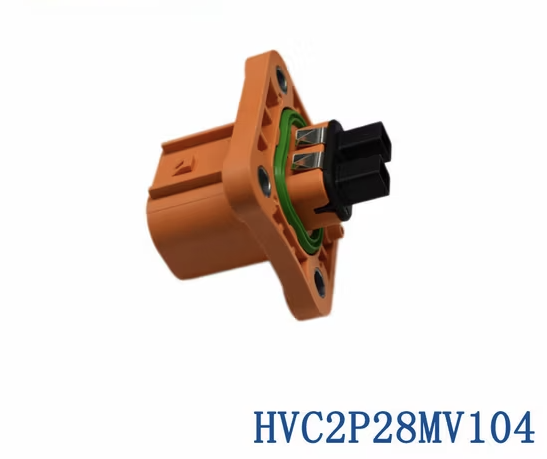

Amfenol HVC 2,8 mm 2-polige hoogspanningsconnectordetail
 | Onderdeelnr |
Stekker:
HVC2P28FS X 02 (2,5 mm² afscherming)
HVC2P28FS X 04 (4 mm² afscherming)
HVC2P28FS X 05 (5 mm² afscherming)
Socket:
HVC2P28MV X 02 (2,5 mm² afscherming)
HVC2P28MV X 04 (4 mm² afscherming)
HVC2P28MV X 05 (5 mm² afscherming)
' X ' geeft code 1/2/3/4/5/6 aan
Passend ontwerp:
secundaire vergrendeling
Klemmensysteem:
0,8 x 2,8 mm, verzilverd
Draadmaat 2,5/4/5 mm²
HVIL-contactsysteem, 0,5 mm²
Beëindigingstechnologie:
Krimpen voor voedingsterminal
Krimpen voor HVIL-terminal
Algemeen:
IP67, IP6K9K (gekoppeld)
IPXXB (niet gekoppeld)
HVIL
360° afscherming
| Prestatiekenmerk |
Uittrekkracht : ≤ 75N
Temperatuurbereik: -40℃ tot +140℃
Spanningsbereik: 900VDC
Paringscycli: 50 min
Nominale stroom:
2,5 mm² = 20 A bij 85 ℃
4 mm² = 30 A bij 85 ℃
5 mm² = 40 A bij 85 ℃
Constructie:
Materiaal behuizing: PA66-GF V0
Materiaal aansluitingen: Cu-legering
| Individueel kabelinformatie | Draaddiameter (mm) | ||
| Min | Max | ||
| Stekker kant | 2,5 mm² schild | 4.4 | 5.1 |
| 4,0/5,0 mm² afscherming | 5.1 | 5.9 | |
| Inline-zijde | 2,5 mm² schild | 4.4 | 5.1 |
| 4,0/5,0 mm² afscherming | 5.1 | 5.9 | |

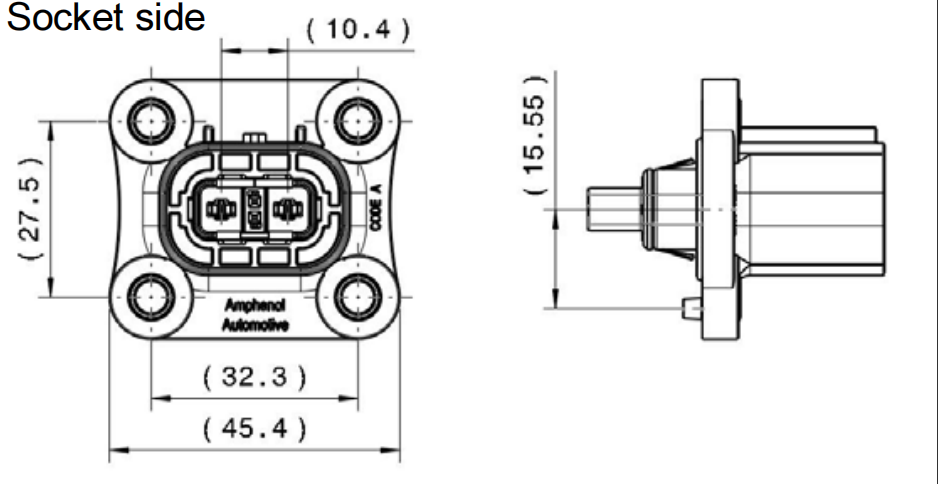

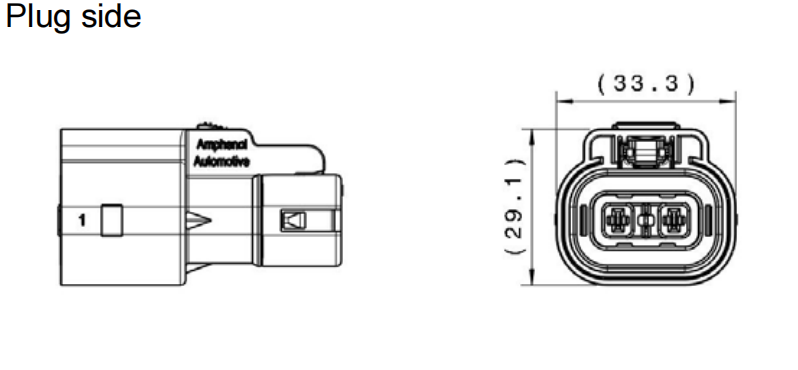

| Dimensions |
