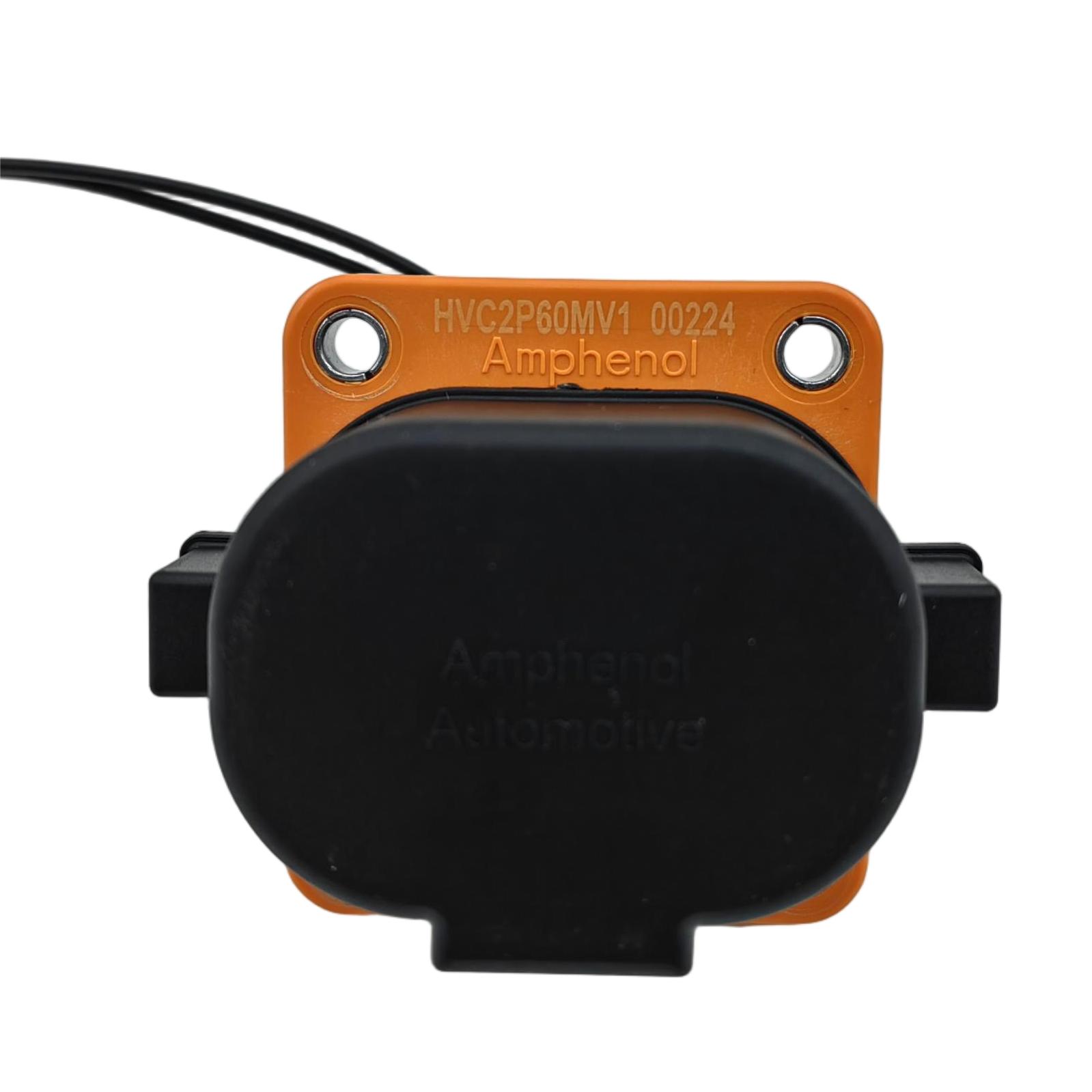

Amfenol HVC2P60MV Hoogspanning 800VDC EV-connectoren met HVIL

Amfenol HVC 2,8 mm 2-polige hoogspanningsconnectordetail

Onderdeelnr

• Stekker:
  HVC2P60FS X16  (15 mm² afscherming)
  HVC2P2824 X25  (25 mm² afscherming)


• Stekkerdoos:
  HVC2P60MV X00

   ' X ' geeft code 1/2/3/4 aan

Specificaties

• Passend ontwerp:
  Onderhoudbare vergrendelpoot
  Vergrendelingsgarantie door CPA
  Bediening met handgreep


• Klemmensysteem:
  2 x φ6mm Radsok-klem, strookbeplating
  Draadmaat 16/25 mm², afscherming
  HVIL-contactsysteem, 0,5 mm²

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming

Prestatiekenmerk

• Uittrekkracht : ≤ 10N

• Temperatuurbereik: -40℃ tot +140℃

• Spanningsbereik: 8 00VDC

• Paringscycli: 50 min

• Nominale stroom:
      16 mm² = 100 A bij 85 ℃
      25 mm² = 125 A bij 85 ℃


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

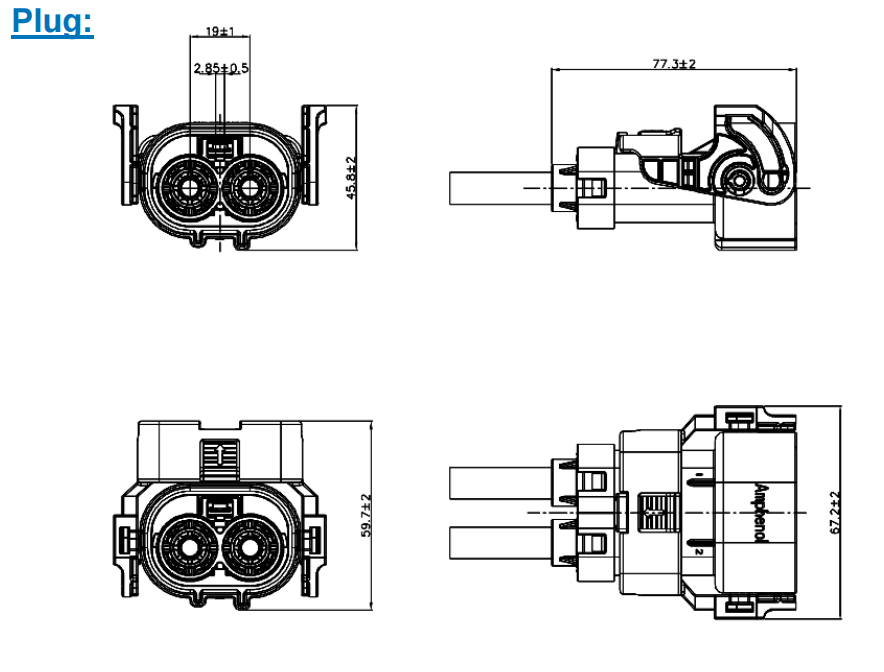

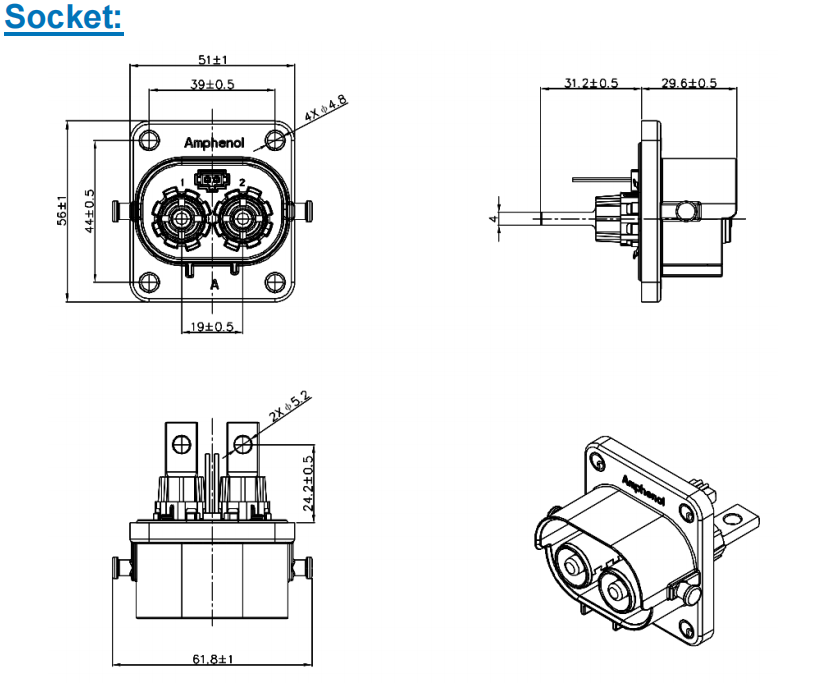

Dimensions
