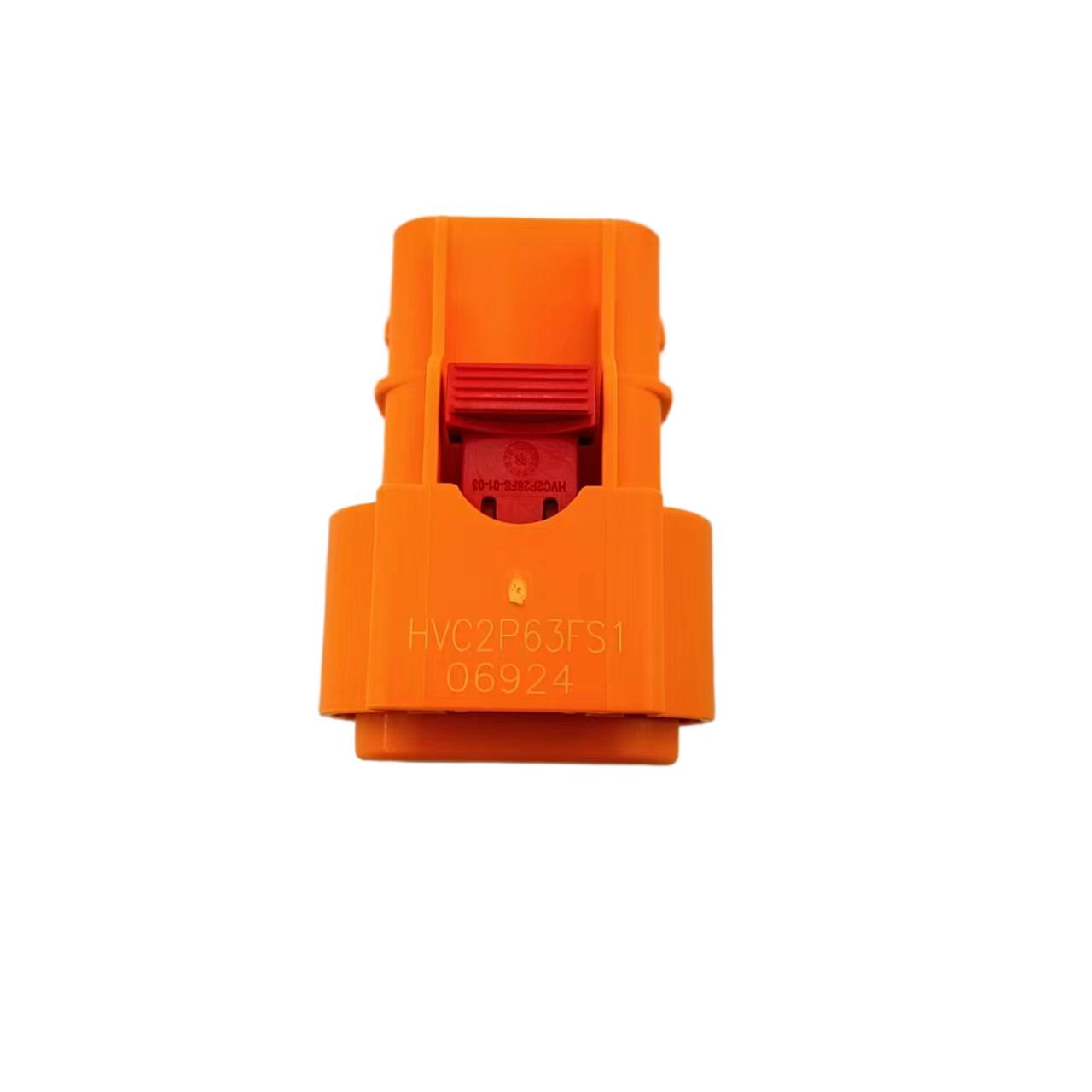

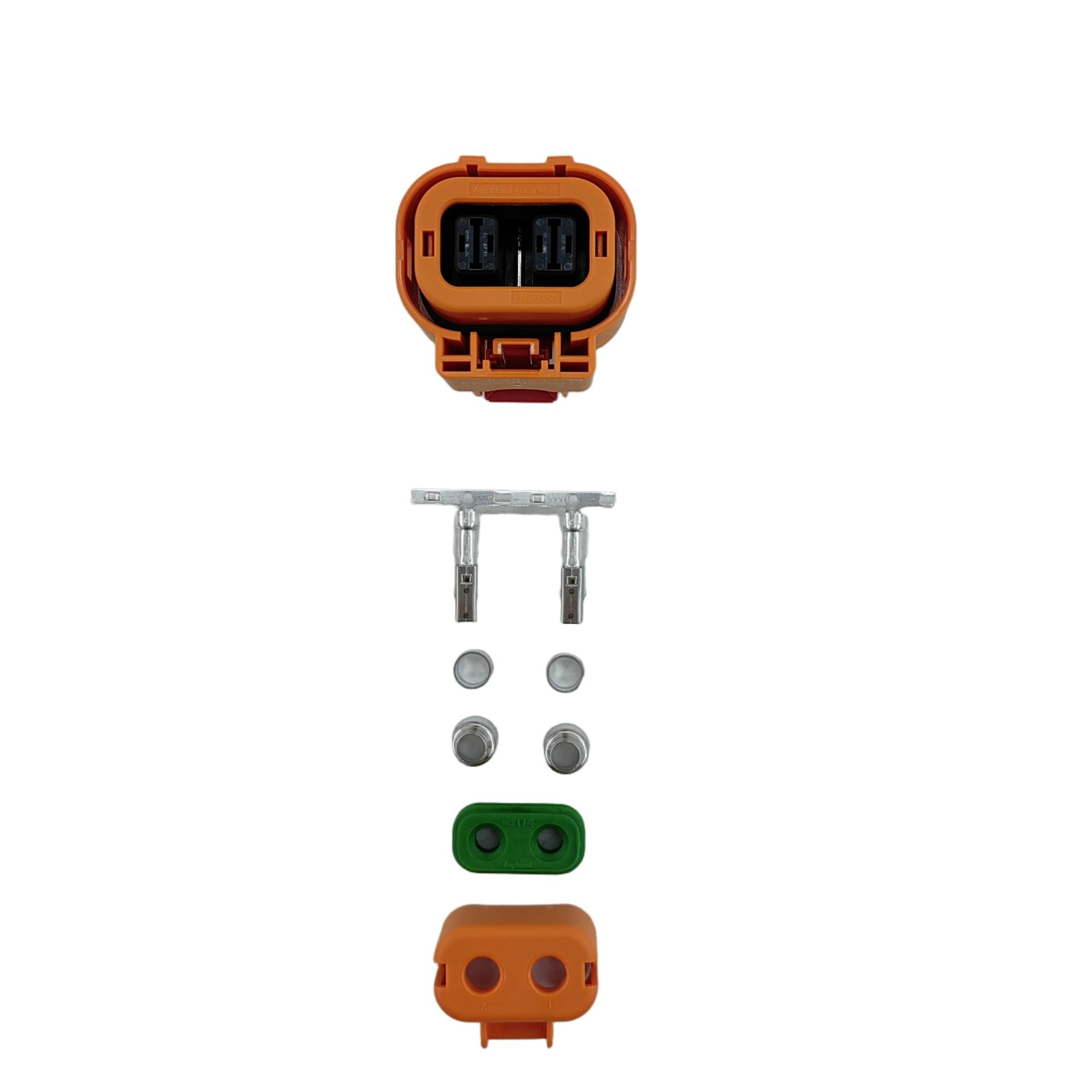

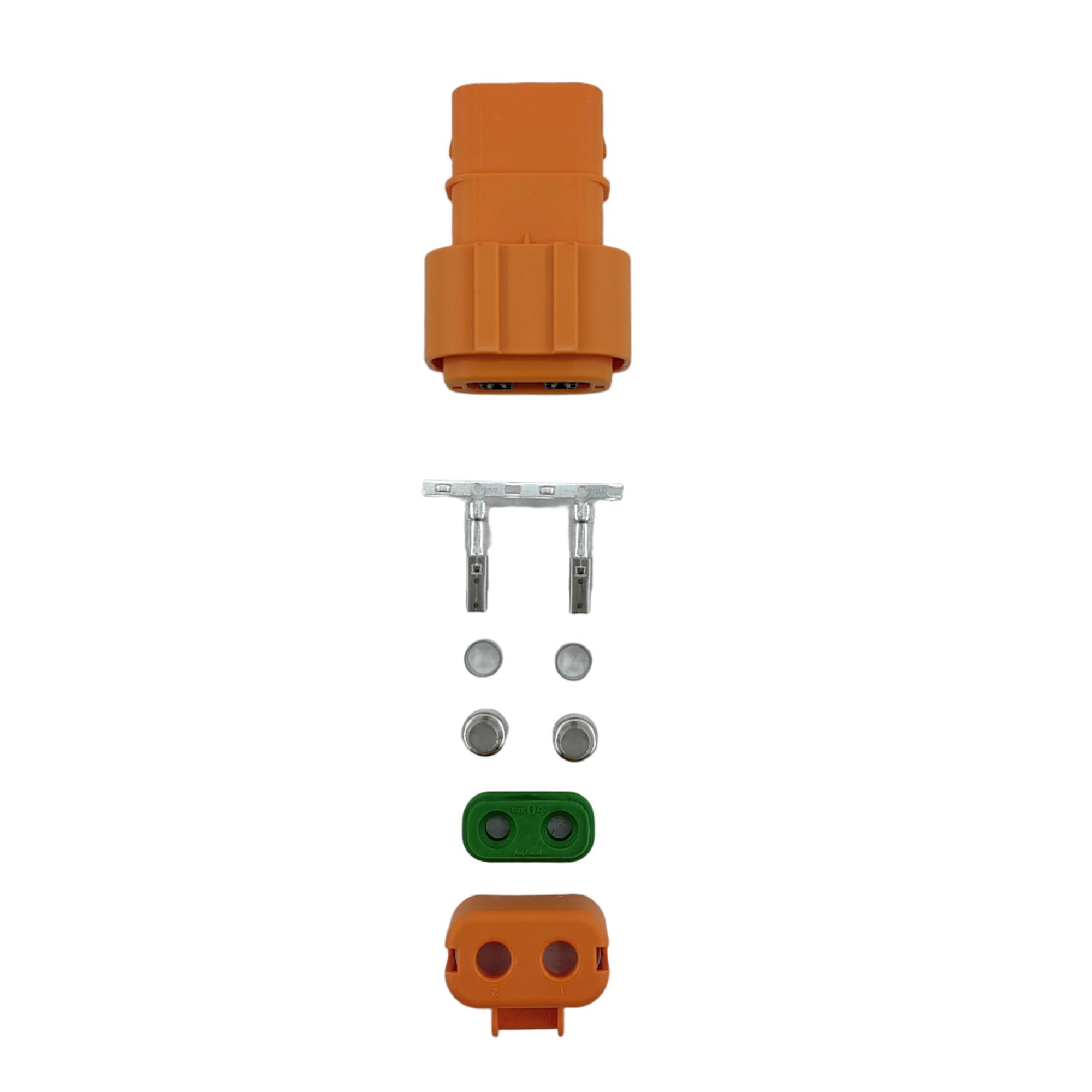

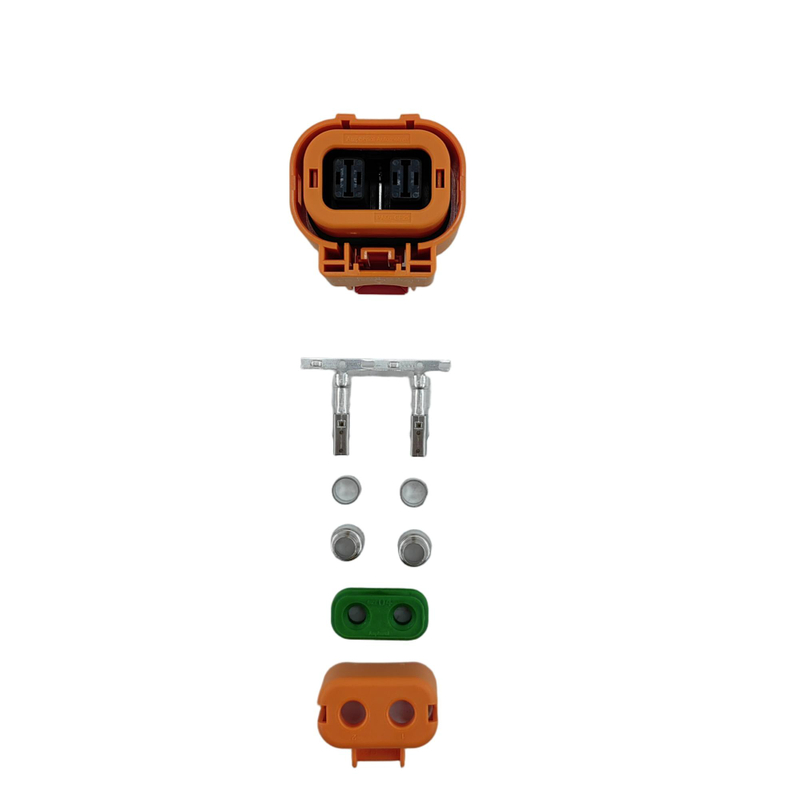

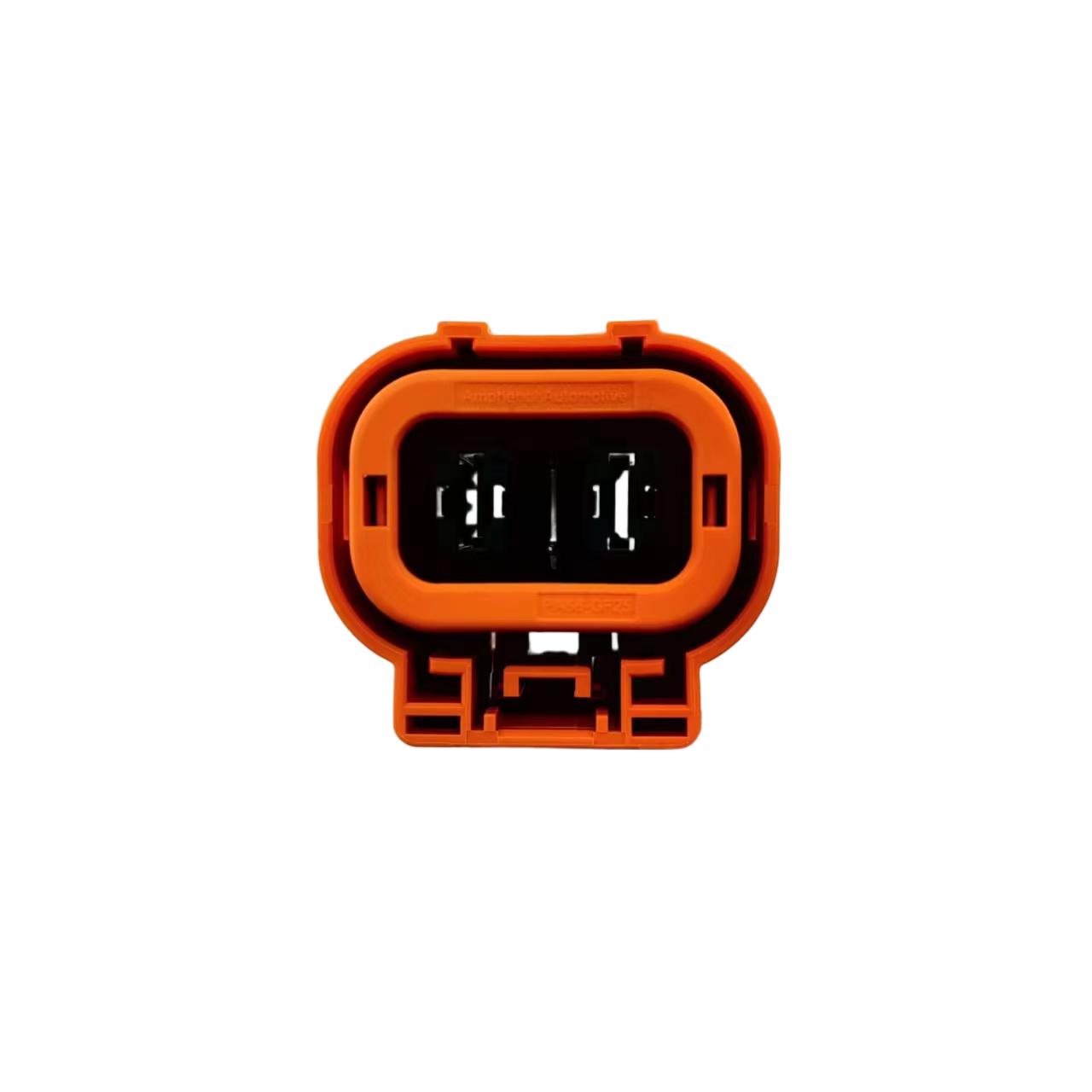

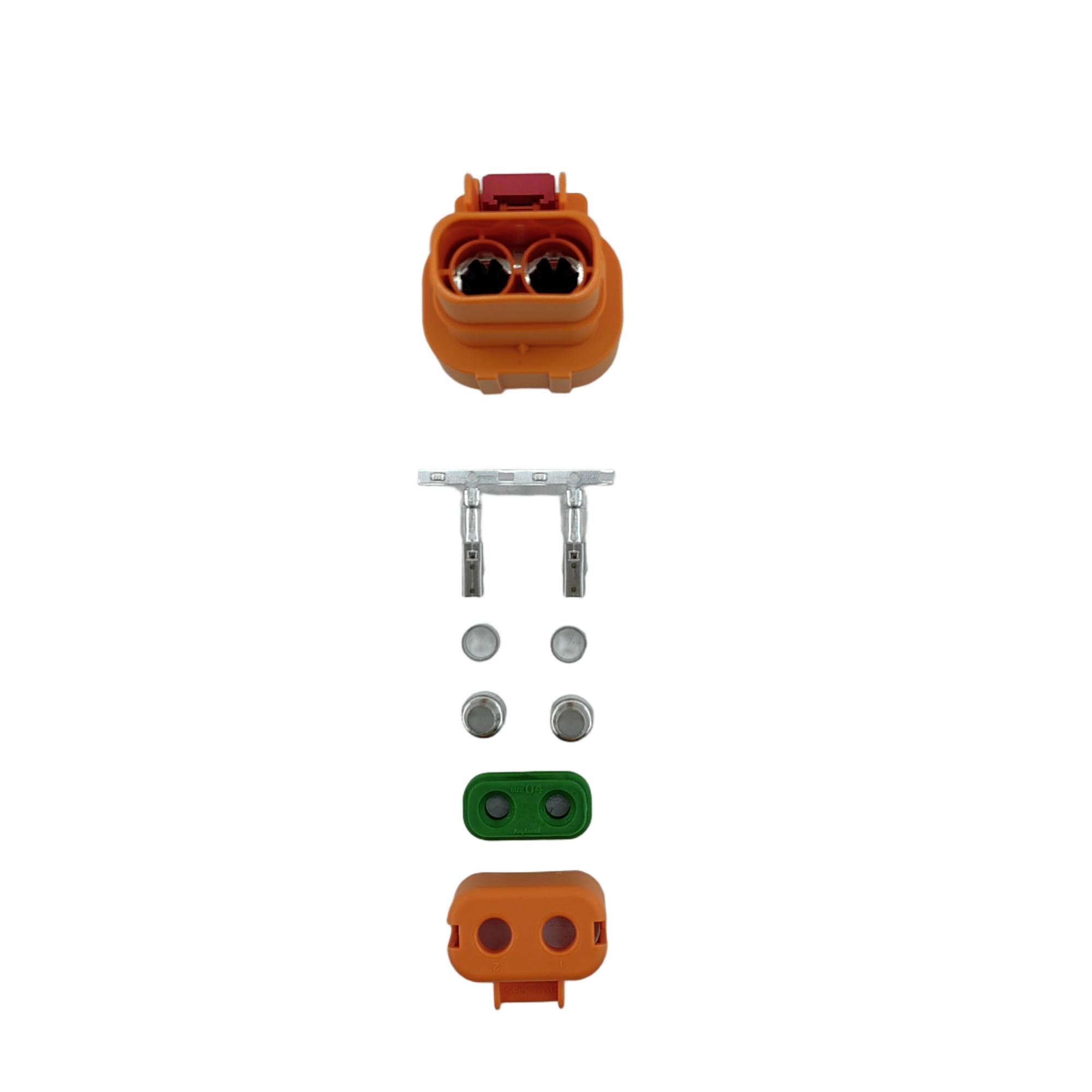

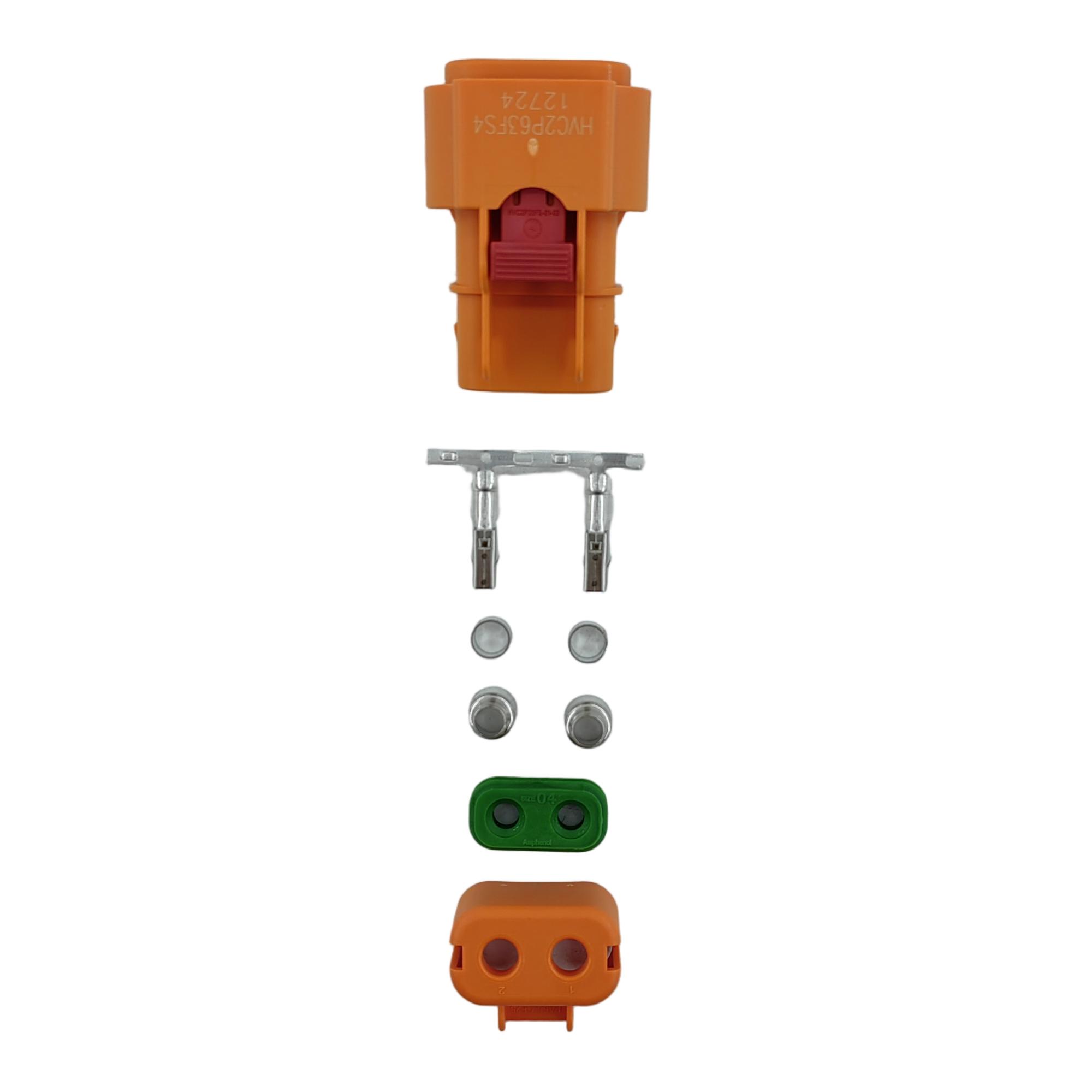

Amfenol HVC2P63 Hoogspanning 800VDC EV-connectoren met HVIL

Amfenol HVC 6,3 mm 2-polige hoogspanningsconnectordetail

Onderdeelnr

• Stekker:
  HVC2P63FS X02  (12,5 mm² afscherming)
  HVC2P63FS X04  (4 mm² afscherming)

  HVC2P63FS X05  (5 mm² afscherming)
  HVC2P63FS X06  (6 mm² afscherming)


• Stekkerdoos:
  HVC2P63MV X02

  HVC2P63MV X 04
  HVC2P63MV X 05
  HVC2P63MV X06


   ' X ' geeft code 1/2/3/4 aan

Specificaties

• Passend ontwerp:
  Onderhoudbare vergrendelpoot
  Vergrendelingsgarantie door CPA
  Bediening met handgreep


• Klemmensysteem:
  0,8 x 6,3 mm Radsok-klem, strookbeplating
  Draadmaat 2,5/4/5/6 mm², afscherming
  HVIL-contactsysteem, 0,5 mm²

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +125℃

• Spanningsbereik: 10 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      2,5 mm² = 20A
      4,0 mm² = 36A
         5,0 mm² = 40A
         6,0 mm² = 45A


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

Dimensions
