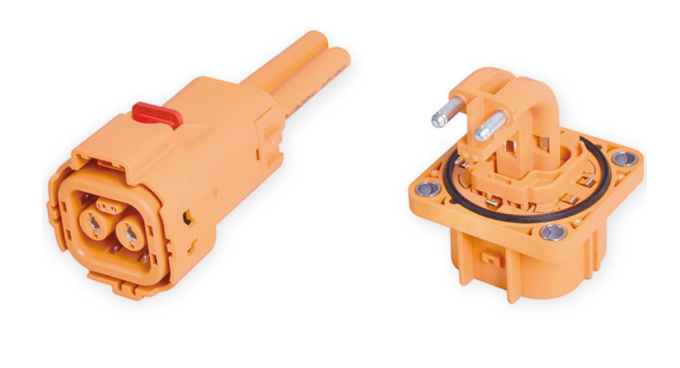

Amfenol HVC2PG36FS Hoogspanning 800VDC EV-connectoren Stekkerlasaansluiting met HVIL

Amfenol HVC 3,6 mm 2-polige hoogspanningsconnector Plug-lasmof Detail

Onderdeelnr

• Stekker:
  HVC2PG36FS X06  (6 mm² afscherming)
  HVC2PG36FS X10  (10 mm² afscherming)

• Socket:
  HVC2PG36MV X 10-S01 (lassen)

   ' X ' geeft code 1/2/3/4 aan, geeft code A/B/C/D aan

Specificaties

• Passend ontwerp:
  zelfsluitende structuur.
  Vergrendelingsgarantie door CPA


• Klemmensysteem:
  φ3,6 mm Radsok-klem, gecoat
  draaddikte 6/10 mm², afscherming
  HVIL-contactsysteem

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +125℃

• Spanningsbereik: 10 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      6 mm² = 55A
      10 mm² = 70A


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

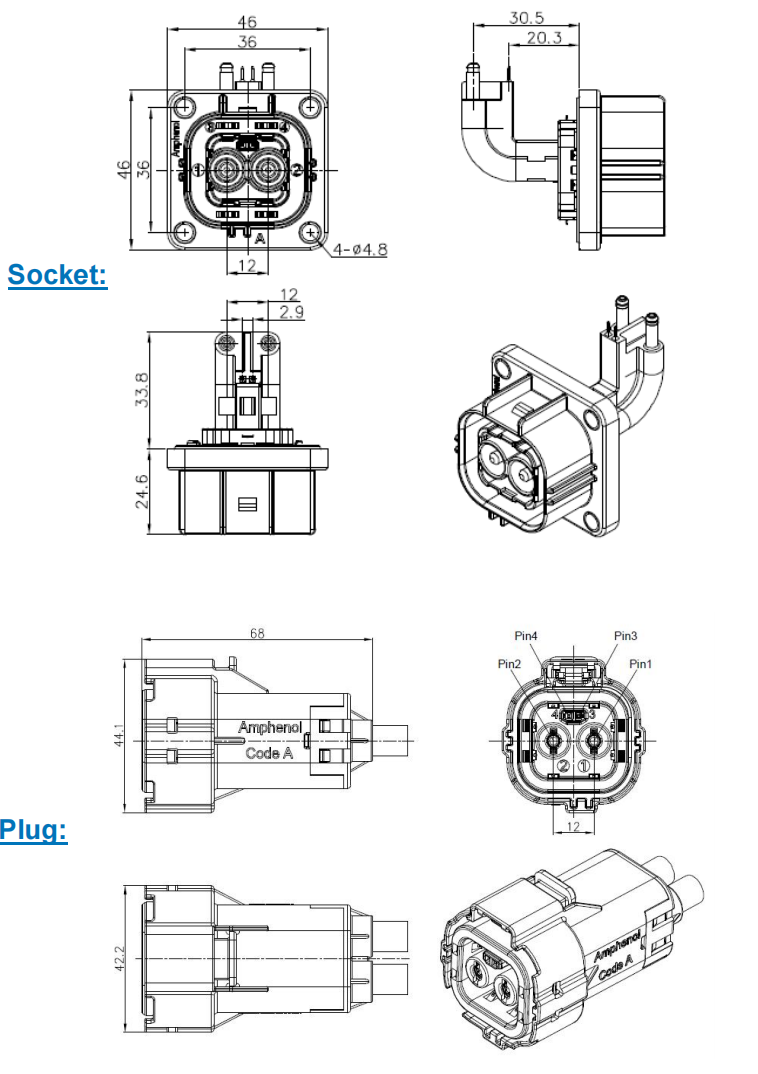

Dimensions
