Amfenol HVC3P80 3-polige hoogspanning 800VDC EV-connectoren met HVIL

Amfenol HVC 8 mm 3-polige hoogspanningsconnectordetail

Onderdeelnr

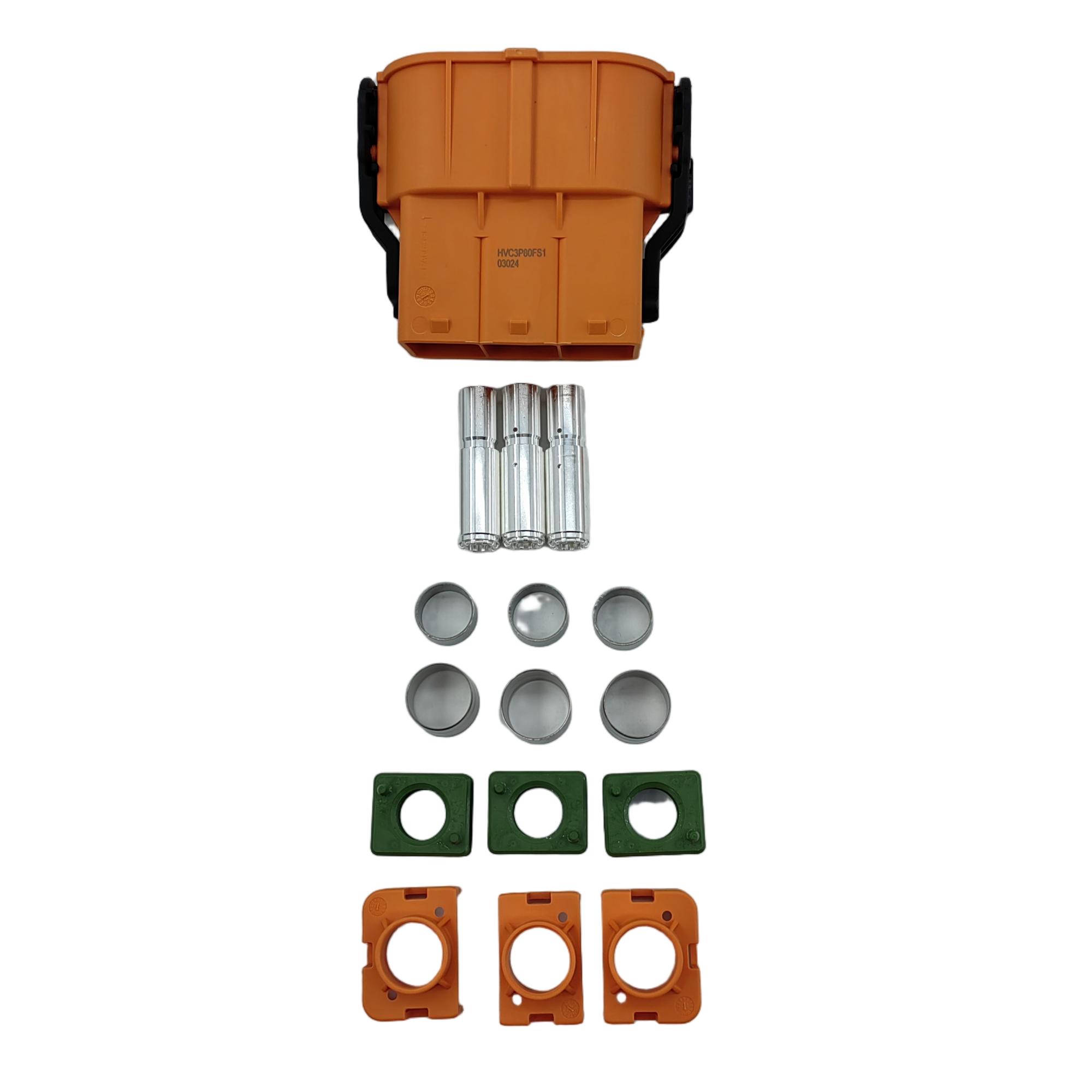

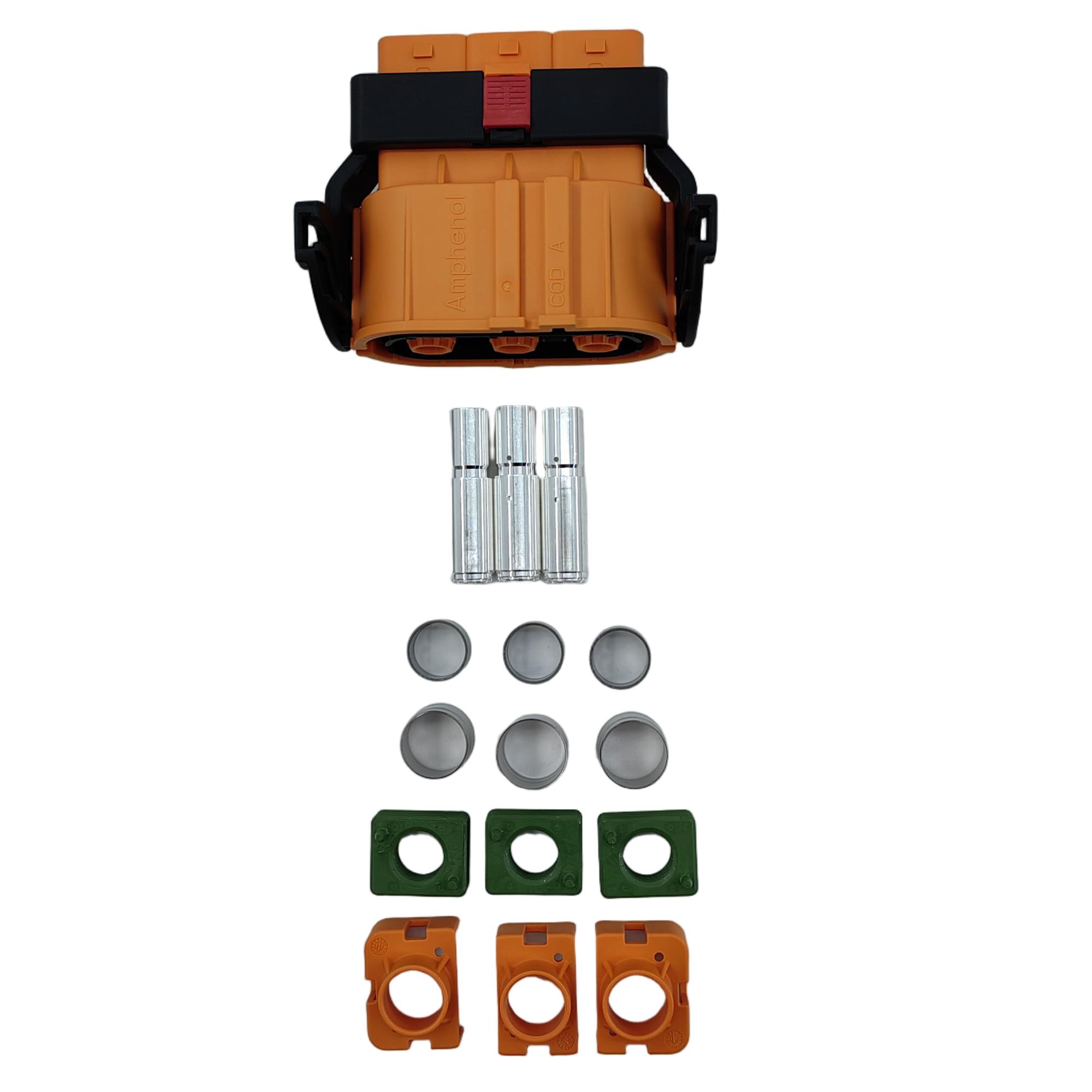

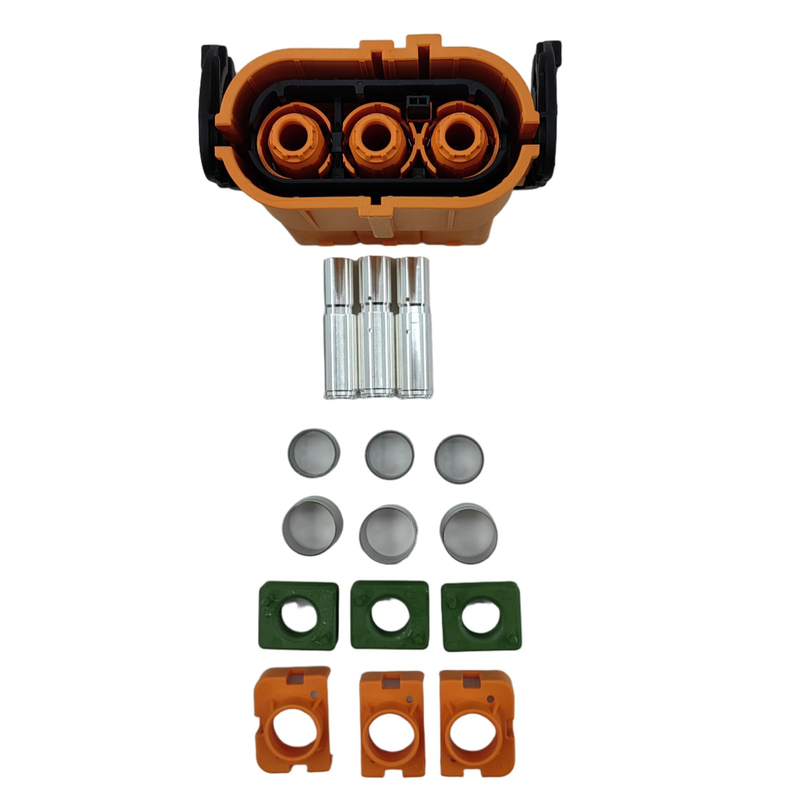

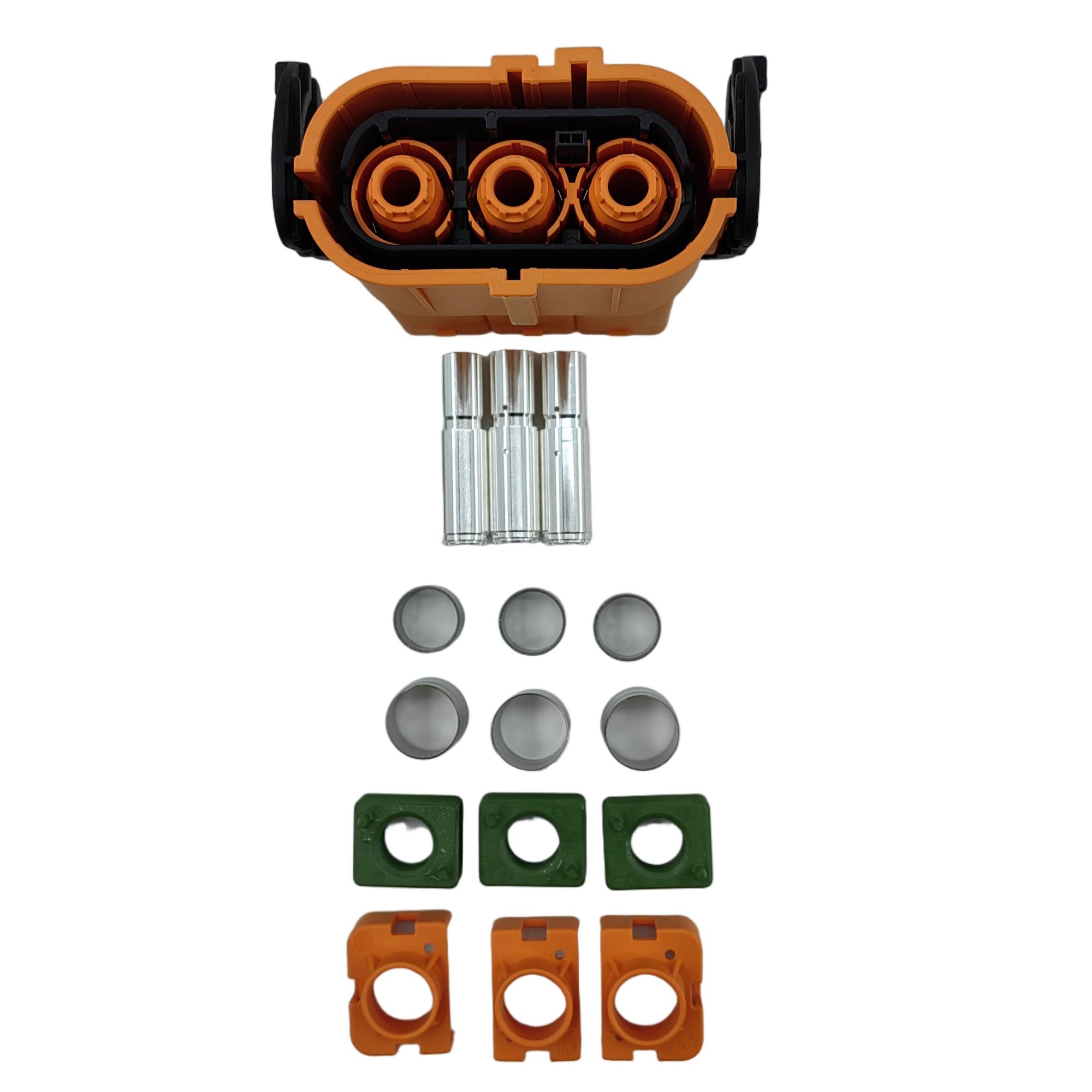

• Stekker (180°):
  HVC3P80FS X25  (25 mm² afscherming)
  HVC3P80FS X35  (35 mm² afscherming)

  HVC3P80FS X50  (50 mm² afscherming)

• Stekker (90°):
  HVC3P80FV X25 (25 mm² afscherming)
  HVC3P80FV X35 (35 mm² afscherming)

  HVC3P80FV X50 (50 mm² afscherming)

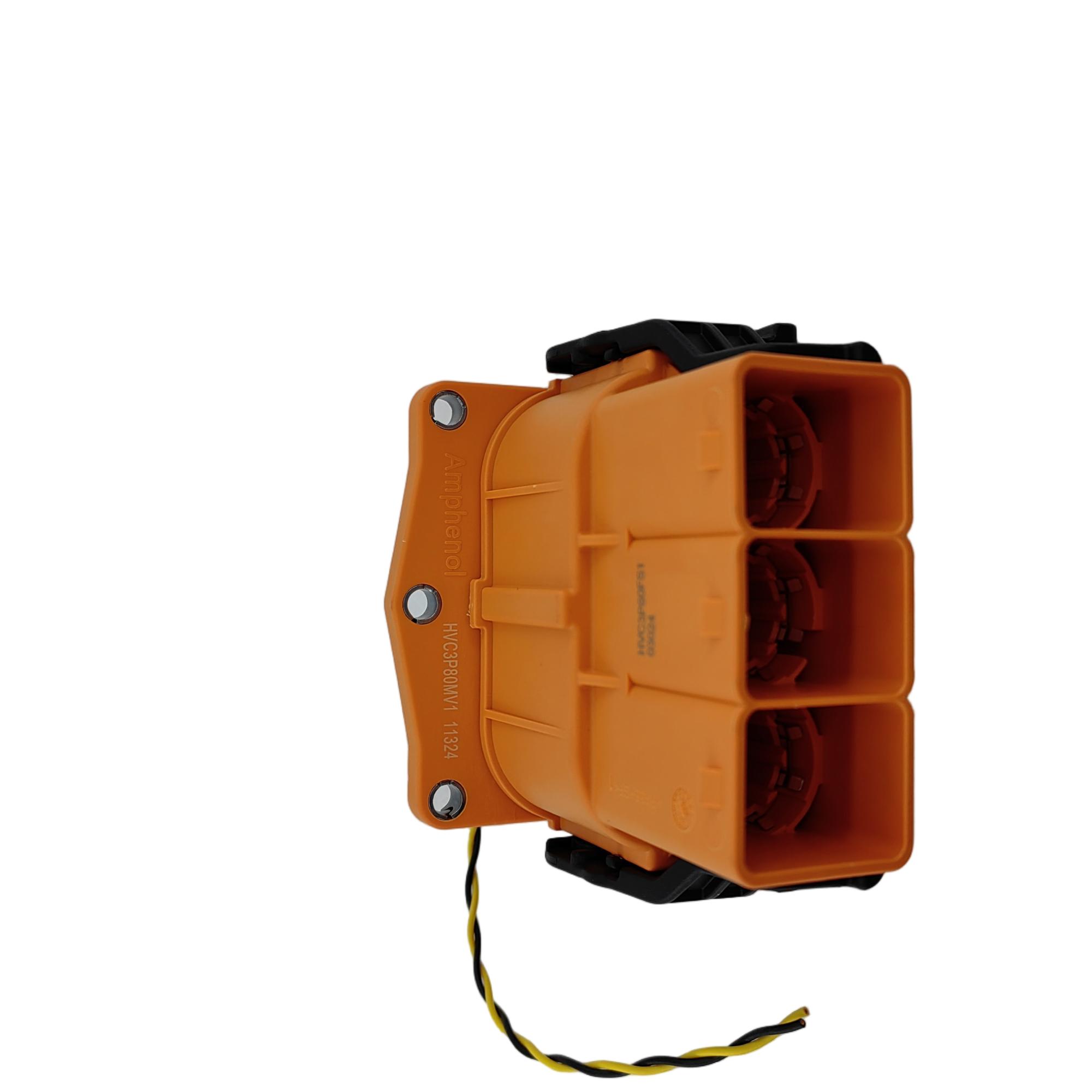

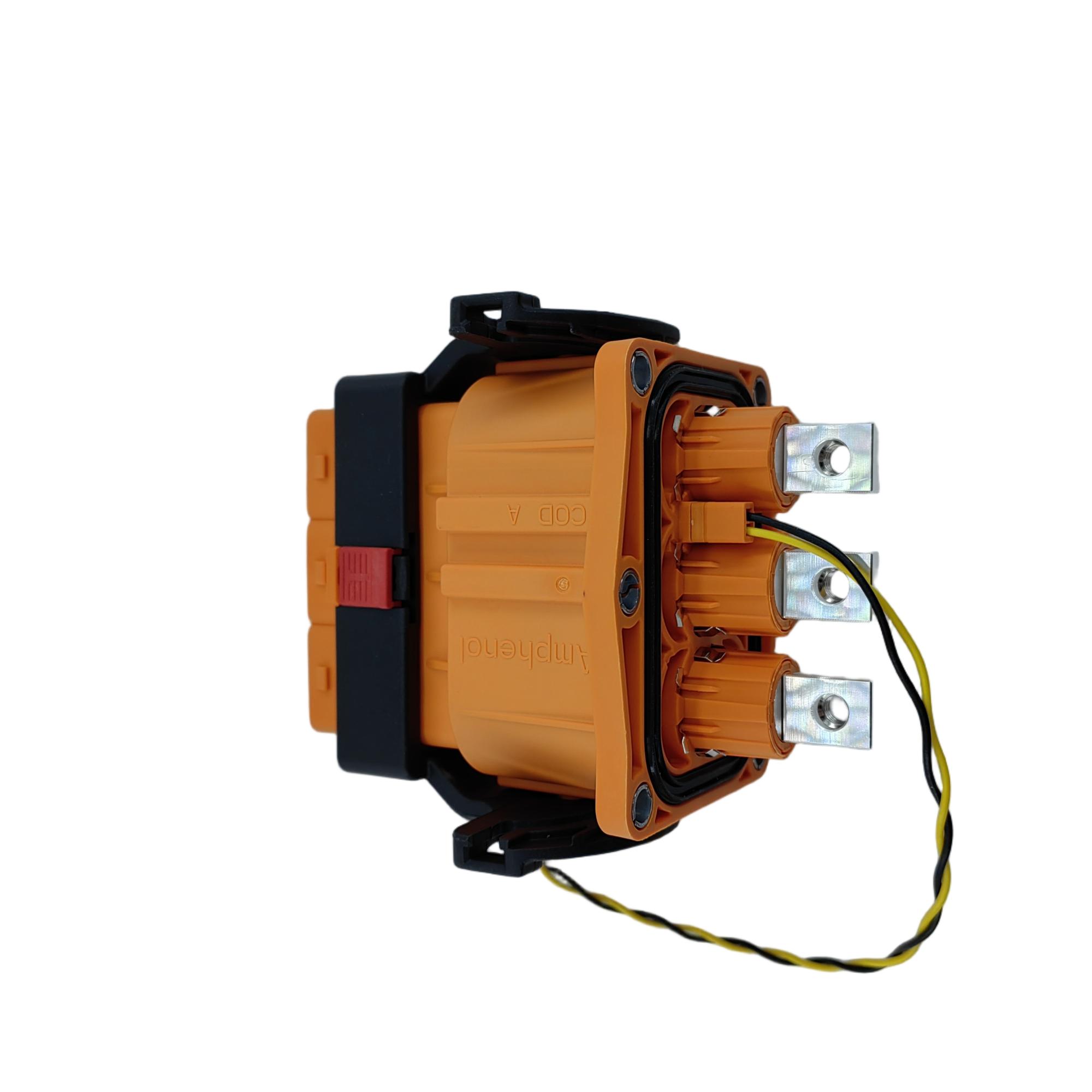

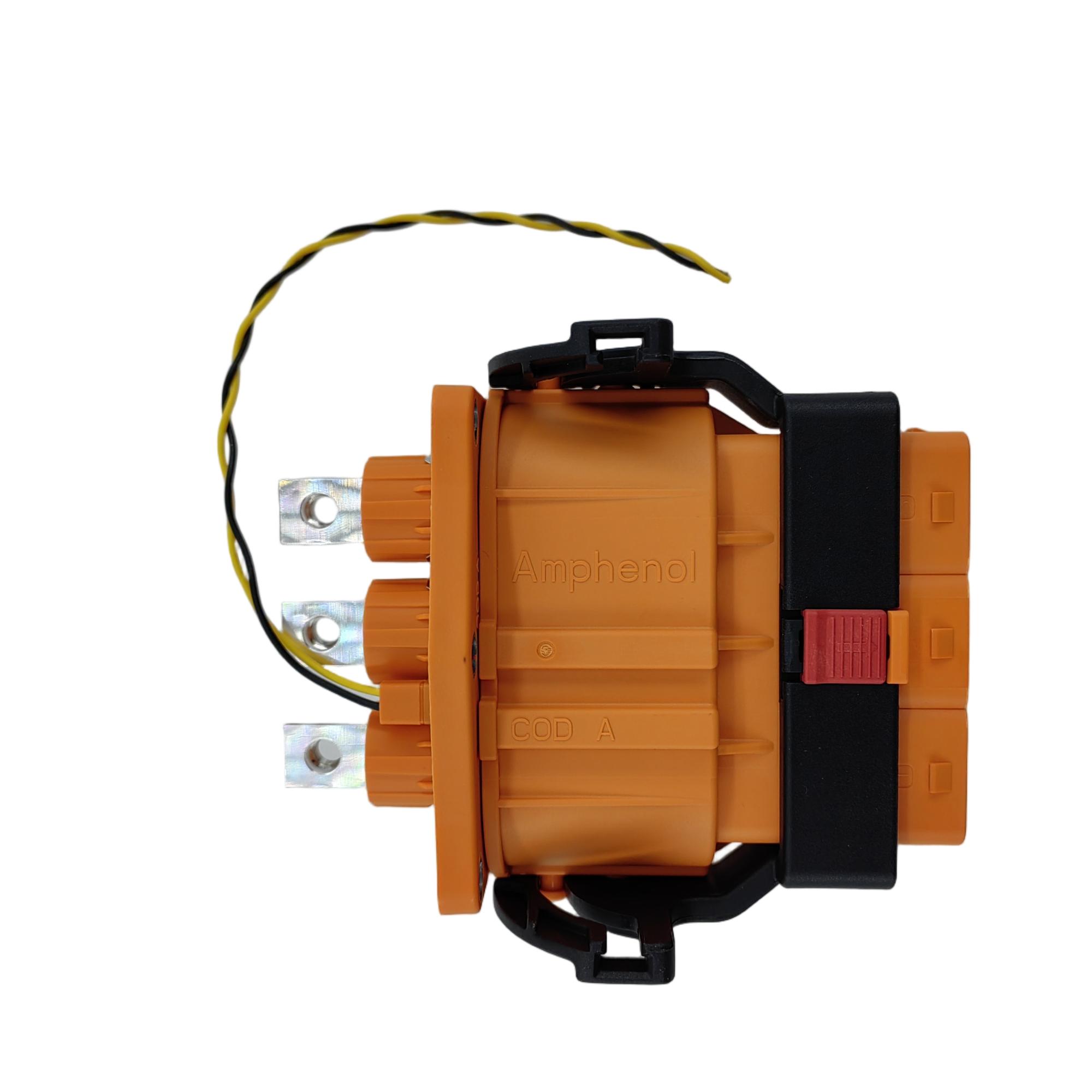

• Stopcontact:

  HVC3P80MV X25

  HVC3P80MV X 35
  HVC3P80MV X50


   ' X ' geeft code 1/2/3/4 aan, geeft code A/B/C/D aan

Specificaties

• Passend ontwerp:
  Onderhoudbare vergrendelpoot
  Vergrendelingsgarantie door CPA
  Bediening met handgreep


• Terminalsysteem:
  2 x φ8mm Radsok-terminal, gestript
  Draadmaat 25/35/50 mm², afscherming
  HVIL-contactsysteem

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +140℃

• Spanningsbereik: 10 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      25 mm² = 150 A
      35 mm² = 180
         A 50 mm² = 220 A


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

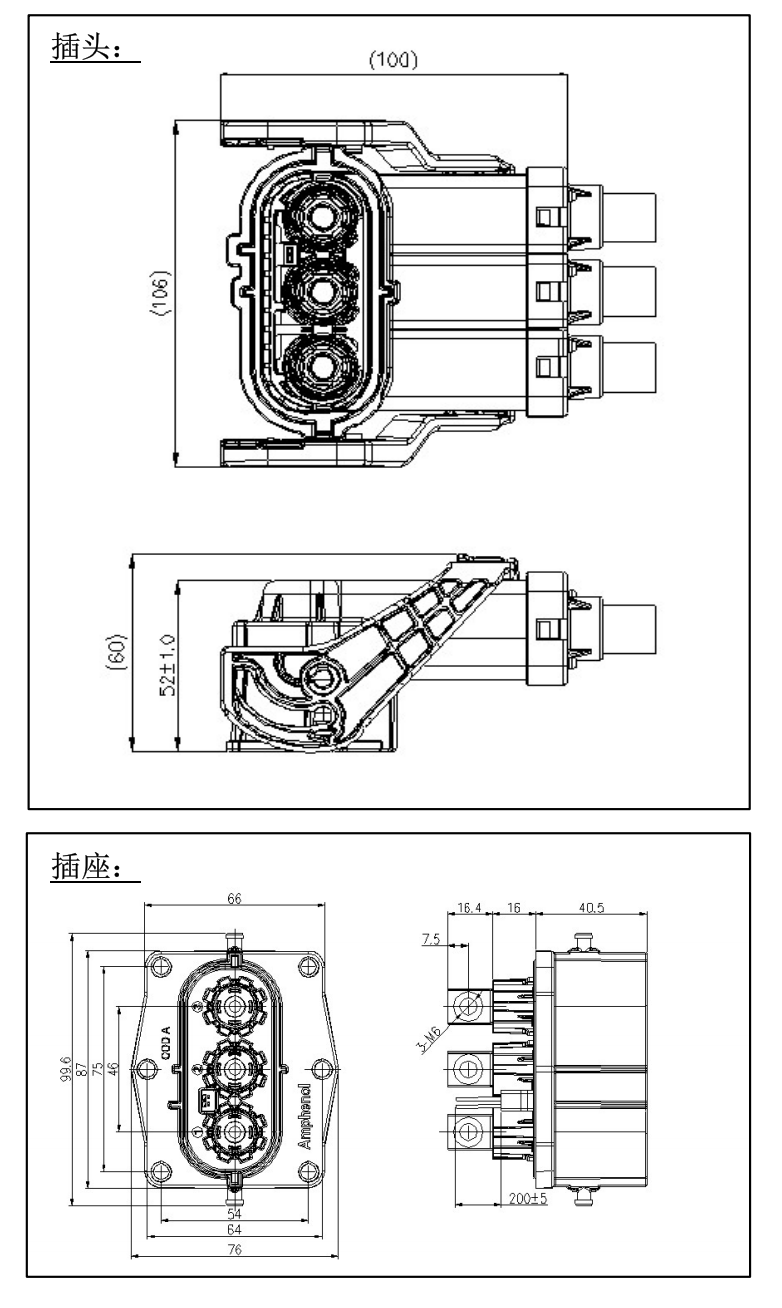

Dimensions
