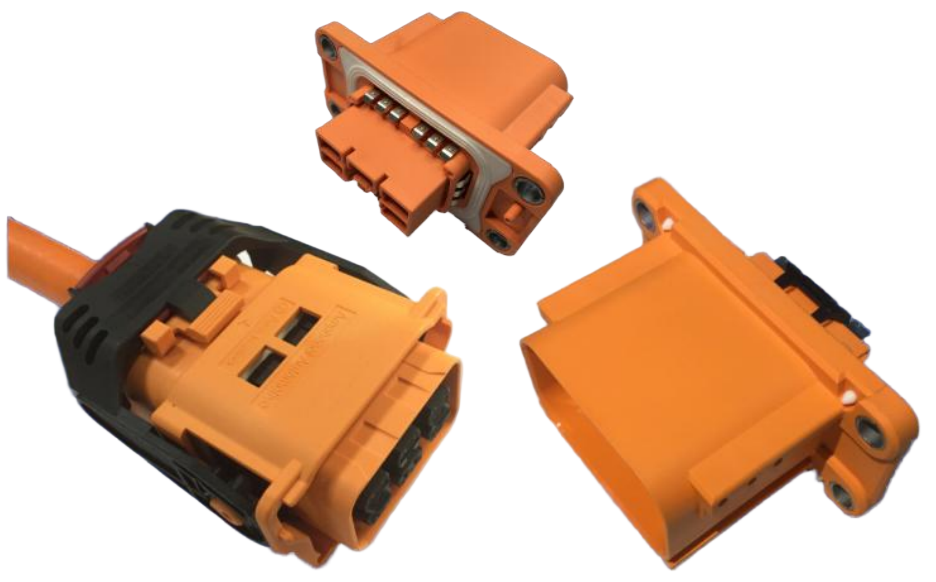

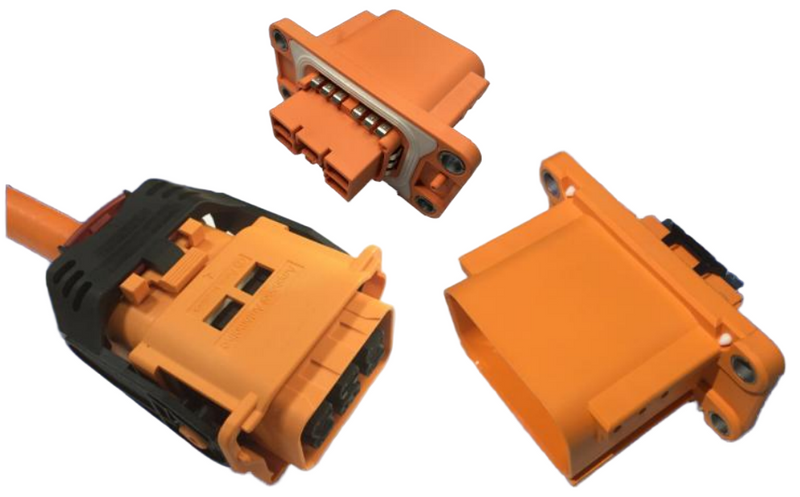

Amfenol HVC5P63FS 5-polige hoogspanning 750VDC EV-connector met HVIL

Amfenol HVC 6,3 mm 5-polige hoogspanningsconnectordetail

Onderdeelnr

• Stekker (180°):
  HVC5P63FSX06

• Stopcontact:



  P/N.	5 (Vermogen)	2 (HVIL)
  HVC5P63MVX05	Terminal met kabel	Terminal met kabel
  HVC5P63MVX06	90° Tab	90° Tab

   ' X ' geeft code 1/2 aan, geeft code A/B aan

Specificaties

• Klemmensysteem:
  Pinnummer: 5 (+2 HVIL)
  Klemmen 0,8 x 6,3 mm,   verzilverde
  omhulde kabel. Binnenlaag buitenste φ12,6 mm, buitenste φ15,9 ± 0,3 mm, shileding
  HVIL-kabel 0,35 mm²-0,5 mm²

• Prestatiekenmerken:

  Max. nominale spanning: 750VDC (500VAC)

  Temperatuurbereik : -40℃ tot +140℃
  Huidig ​​draagvermogen: 32A bij 85℃
  IP67,IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  Overbrugd in de connector
  CPA: Ja
  TPA: Ja
  Brandclassificatie: V0
  Trillingsniveau: V2 (LV215)

• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal terminal: Koperlegering
  Kleur: RAL2003

          RFI/EMI: metalen afscherming

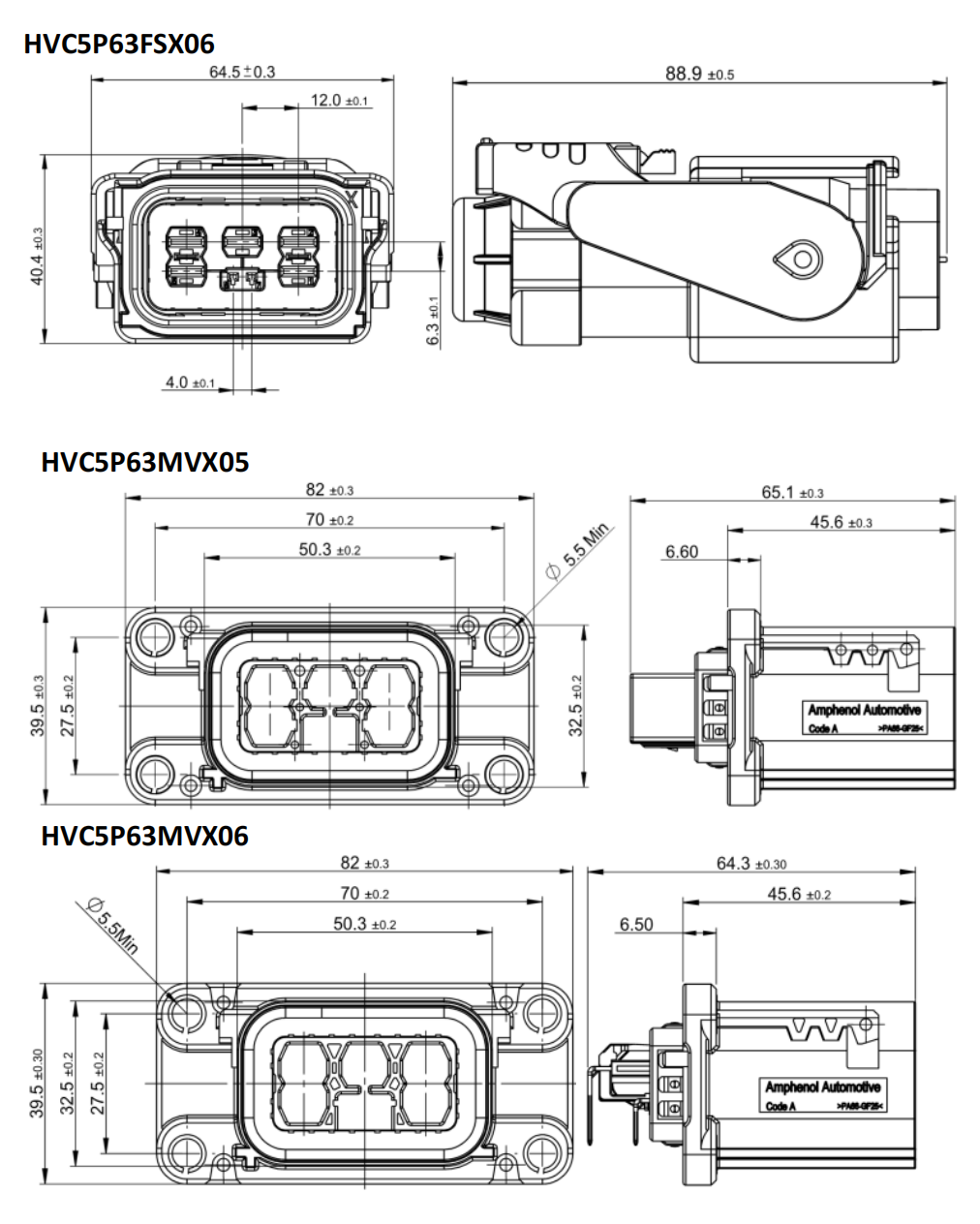

Dimensions
