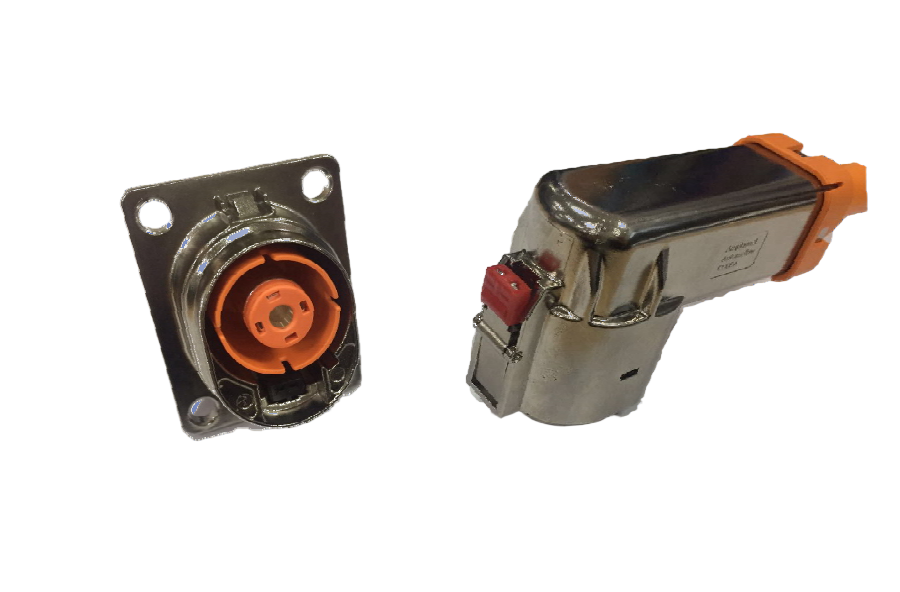

Amfenol HVMC1P12FV 1-polige hoogspanning 800VDC EV-metaalconnectoren met HVIL

Amfenol HVMC1P12 12 mm 1-polige metalen hoogspanningsconnector Detail

Onderdeelnr

• Stekker (90°):
  HVMC1P12FV X35 (25 mm² afscherming)
  HVMC1P12FV X50  (50 mm² afscherming)

  HVMC1P12FV X70  (70 mm² afscherming)

• Stopcontact:

  HVMC1P12MV X 01 (type 1, M8)

  HVMC1P12MV X 02 (type 2, M6)


   ' X ' geeft code 1/2 aan

Specificaties

• Passend ontwerp:
  Onderhoudbare vergrendelpoot
  Vergrendelingsgarantie door CPA
  Bediening met handgreep


• Terminalsysteem:
  1 x φ12 mm Radsok-terminal, gestript
  Draadmaat 35/50/70 mm², afscherming
  HVIL-contactsysteem

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming
  LV215

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +125℃

• Spanningsbereik: 8 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      35 mm² = 180 A
         50 mm² = 250
      A 70 mm² = 300 A

• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

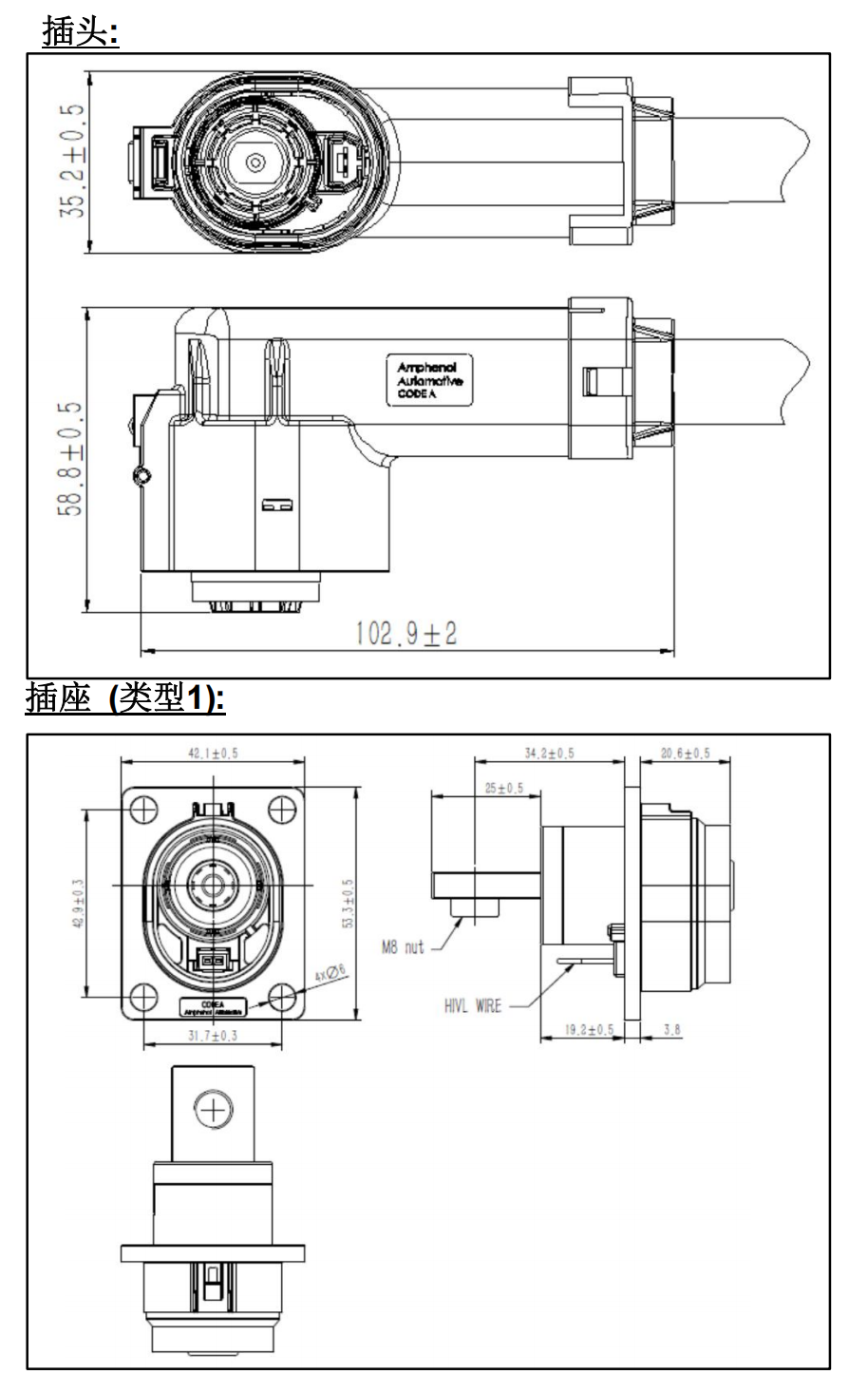

Dimensions
