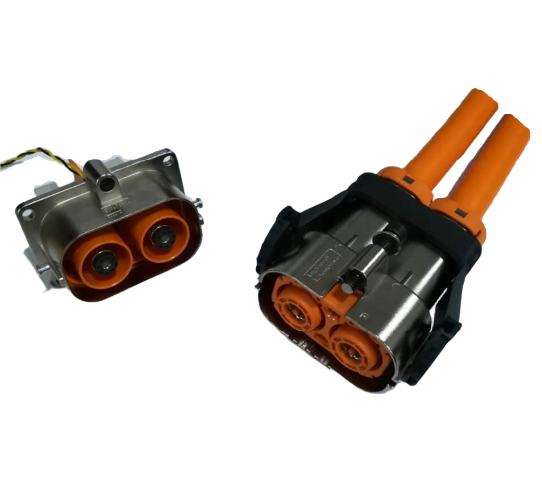

Amfenol HVMC2P14FS 2-polige hoogspanning 1000VDC EV-metaalconnectoren met HVIL

Amfenol HVMC2P14 14 mm 2-polige metalen hoogspanningsconnector Detail

Onderdeelnr

• Onderdeelnr.:


  180°:


  HVMC2P14FS X95  (95 mm² afscherming)
  HVMC2P14FS X12  (120 mm² afscherming)

• Stopcontact:

  HVMC2P12MV X 00 (type 1, M10)

'X' geeft code 1/2 aan

Specificaties

• Passende uitvoering:
  Vergrendelingsgarantie door CPA.
  Bediening met handgreep


• Terminalsysteem:
  2 x φ12 mm Radsok-terminal, gestript
  Draadmaat 95/120 mm², afscherming
  HVIL-contactsysteem

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming
  LV215

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +140℃

• Spanningsbereik: 10 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      95 mm² = 400 A
      120 mm² = 450 A


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

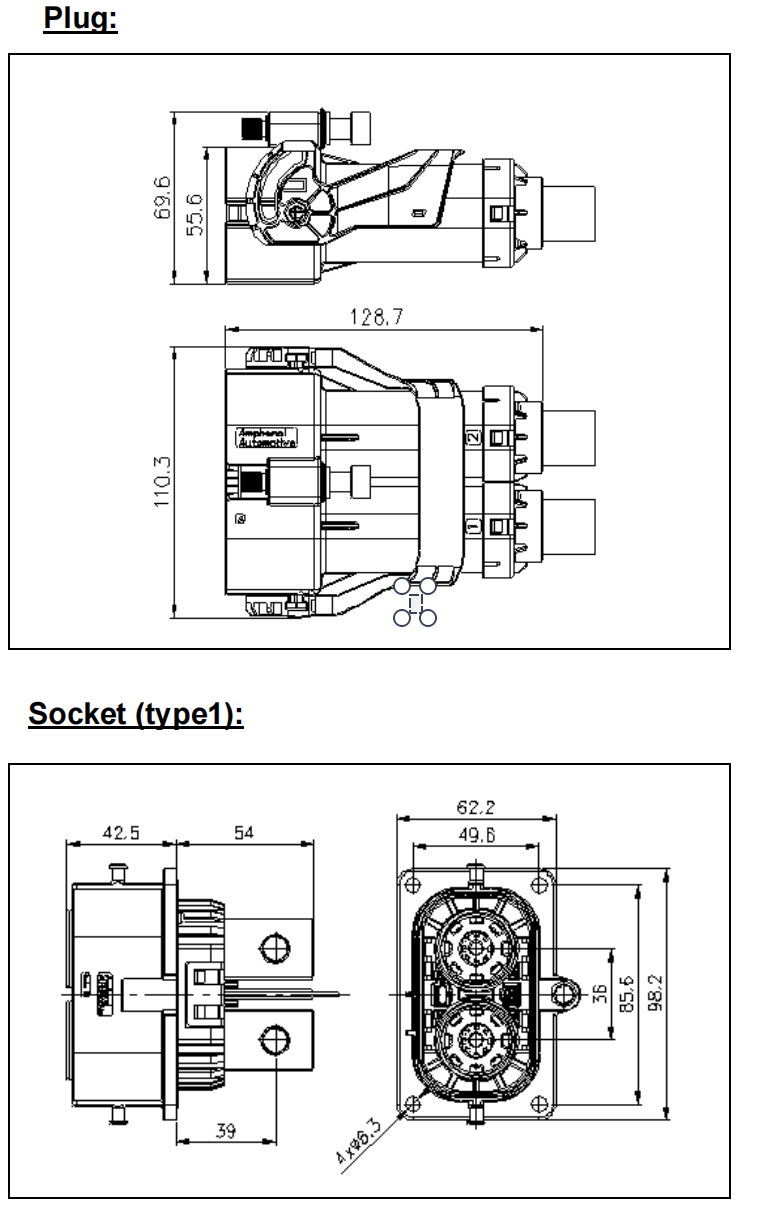

Afmetingen
