Amfenol HVMC2P24FS 2-polige hoogspanning 1000VDC EV-metaalconnectoren met HVIL

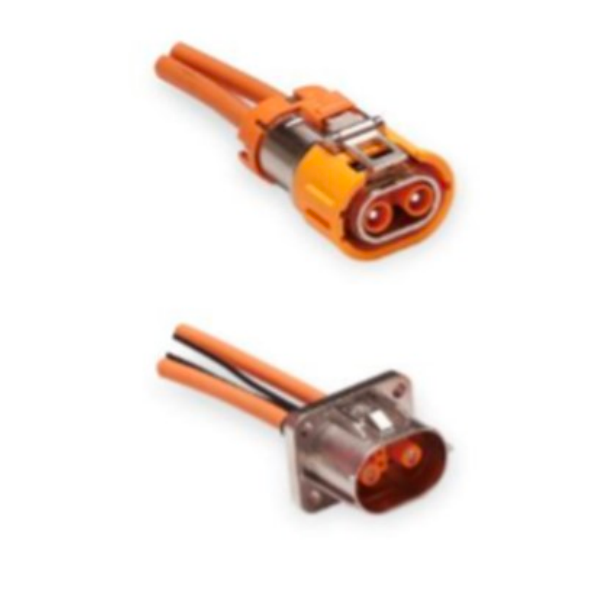

Amfenol HVMC2P24 2,4 mm 2-polige metalen hoogspanningsconnector Detail

Onderdeelnr

• Onderdeelnr.:


  180°:


  HVMC2P24FS X02  (2,5 mm² afscherming)
  HVMC2P24FS X04  (4 mm² afscherming)

• Stopcontact:

  HVMC2P22MV X 02 (2,5 mm²)
  HVMC2P22MV X 04 (4 mm²)


'X' geeft code 1/2/3/4 aan

Specificaties

• Passend ontwerp:
  vergrendelingsgarantie door CPA


• Terminalsysteem:
  2 x φ2,4 mm Radsok-terminal, gecoat
  draaddikte 2,5/4 mm², afscherming
  HVIL-contactsysteem

• Afsluittechnologie:
  Krimpen voor vrouwelijke voedingsaansluiting
  Krimpen voor vrouwelijke signaalaansluiting

• Algemeen:
  IP67, IP6K9K (gekoppeld)
  IPXXB (niet gekoppeld)
  HVIL
  360° afscherming
  LV215

Prestatiekenmerk

• Uittrekkracht : ≤ 100N

• Temperatuurbereik: -40℃ tot +140℃

• Spanningsbereik: 10 00VDC

• Paringscycli:  ≥50 cycli

• Nominale stroom:
      2,5 mm² = 20A
      4 mm² = 32A


• Constructie:
  Materiaal behuizing: PA66-GF V0
  Materiaal aansluitingen: Koperlegering

          RFI/EMI: metalen afscherming

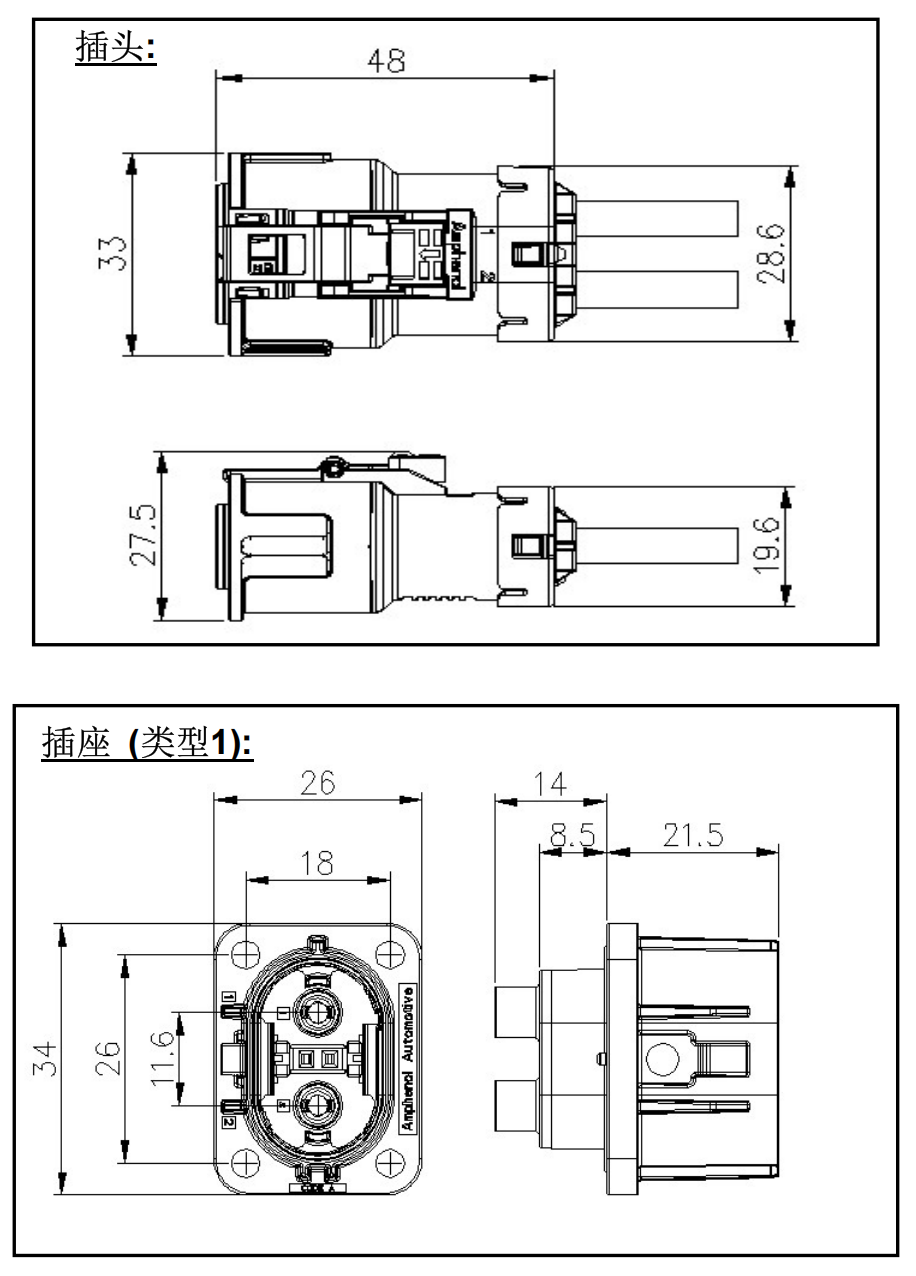

Afmetingen
