HVMC3P12
Amphenol
| Beschikbaarheid Status: | |
|---|---|
| Hoeveelheid: | |

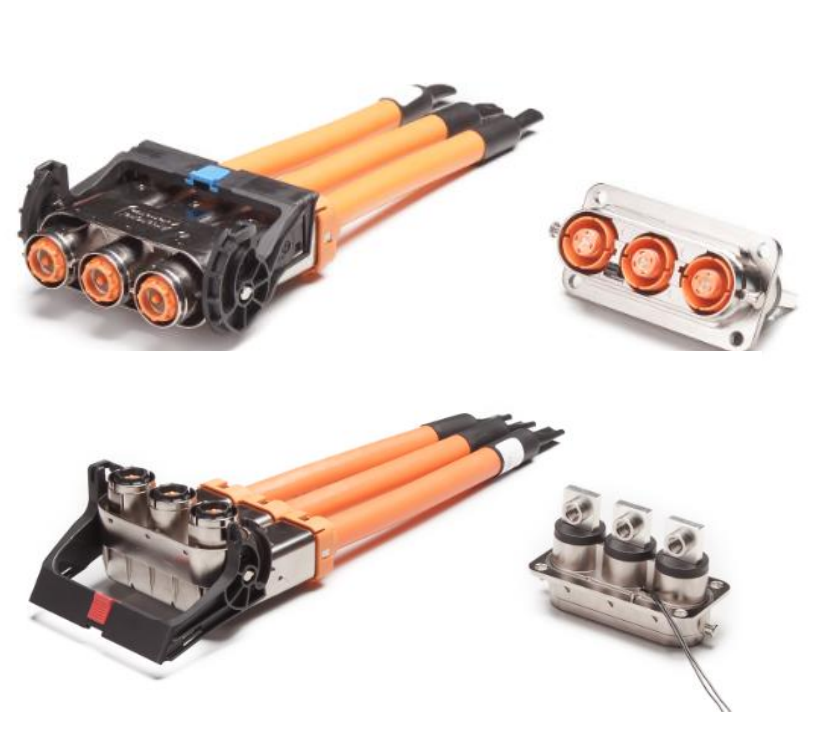

Amfenol HVMC2P12 12 mm 2-polige metalen hoogspanningsconnector Detail
![]() | Onderdeelnr |
Onderdeelnr.:
90°:
HVMC3P12FV X16 (16 mm² afscherming)
HVMC3P12FV X35 (35 mm² afscherming)
HVMC3P12FV X50 (50 mm² afscherming)
HVMC4P12FV X70 (70 mm² afscherming)
180°:
HVMC3P12FS X16 (16 mm² afscherming)
HVMC3P12FS X35 (35 mm² afscherming)
HVMC3P12FS X50 (50 mm² afscherming)
HVMC3P12FS X70 (70 mm² afscherming)
Stopcontact:
HVMC3P12MV X XX
'X' geeft code 1/2/3/4 aan
![]() | Specificaties |
Passende uitvoering:
Vergrendelingsgarantie door CPA.
Bediening met handgreep
Terminalsysteem:
3 x φ12 mm Radsok-terminal, gestript
Draadmaat 16/35/50/70 mm², afscherming (LV216:2016)
HVIL-contactsysteem
Afsluittechnologie:
Krimpen voor vrouwelijke voedingsaansluiting
Krimpen voor vrouwelijke signaalaansluiting
Algemeen:
IP67, IP6K9K (gekoppeld)
IPXXB (niet gekoppeld)
HVIL
360° afscherming
LV215 PG18A
![]() | Prestatiekenmerk |
Uittrekkracht : ≤ 75N
Temperatuurbereik: -40℃ tot +140℃
Spanningsbereik: 10 00VDC
Bestand tegen spanning: 2500VAC, 1 min
Beledigend. Weerstand: ≥200MΩ, 1kVDC
Paringscycli: ≥50 cycli
Nominale stroom:
35 mm² = 180 A
50 mm² = 250
A 70 mm² = 300 A
Constructie:
Materiaal behuizing: PA66-GF V0
Materiaal aansluitingen: Koperlegering
RFI/EMI: metalen afscherming
Amfenol HVMC2P12 12 mm 2-polige metalen hoogspanningsconnector Detail
![]() | Onderdeelnr |
Onderdeelnr.:
90°:
HVMC3P12FV X16 (16 mm² afscherming)
HVMC3P12FV X35 (35 mm² afscherming)
HVMC3P12FV X50 (50 mm² afscherming)
HVMC4P12FV X70 (70 mm² afscherming)
180°:
HVMC3P12FS X16 (16 mm² afscherming)
HVMC3P12FS X35 (35 mm² afscherming)
HVMC3P12FS X50 (50 mm² afscherming)
HVMC3P12FS X70 (70 mm² afscherming)
Stopcontact:
HVMC3P12MV X XX
'X' geeft code 1/2/3/4 aan
![]() | Specificaties |
Passende uitvoering:
Vergrendelingsgarantie door CPA.
Bediening met handgreep
Terminalsysteem:
3 x φ12 mm Radsok-terminal, gestript
Draadmaat 16/35/50/70 mm², afscherming (LV216:2016)
HVIL-contactsysteem
Afsluittechnologie:
Krimpen voor vrouwelijke voedingsaansluiting
Krimpen voor vrouwelijke signaalaansluiting
Algemeen:
IP67, IP6K9K (gekoppeld)
IPXXB (niet gekoppeld)
HVIL
360° afscherming
LV215 PG18A
![]() | Prestatiekenmerk |
Uittrekkracht : ≤ 75N
Temperatuurbereik: -40℃ tot +140℃
Spanningsbereik: 10 00VDC
Bestand tegen spanning: 2500VAC, 1 min
Beledigend. Weerstand: ≥200MΩ, 1kVDC
Paringscycli: ≥50 cycli
Nominale stroom:
35 mm² = 180 A
50 mm² = 250
A 70 mm² = 300 A
Constructie:
Materiaal behuizing: PA66-GF V0
Materiaal aansluitingen: Koperlegering
RFI/EMI: metalen afscherming
