HVPC2P16
Amphenol
| Beschikbaarheid Status: | |
|---|---|
| Hoeveelheid: | |

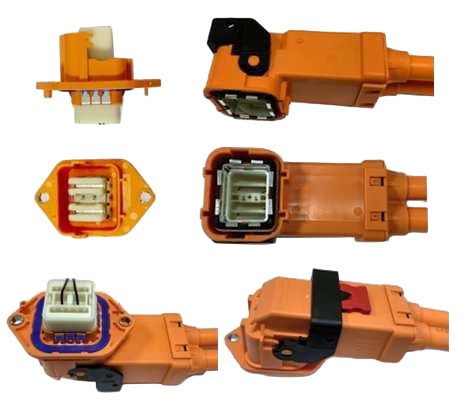

Amfenol HVPC2P16 16 mm 2-polige kunststof hoogspanningsconnector Detail
![]() | Onderdeelnr |
Stekker:
HVPC2P16MV1 35 (35mm² afscherming)
HVPC2P16MV1 50 (50mm² afscherming)
Stopcontact:
HVPC2P16FV 100 (zonder HVIL)
HVPC2P16FV 1XX (met HVIL)
![]() | Specificaties |
Passend ontwerp:
vergrendelingsgarantie door CPA
Klemmensysteem:
B=16 mm, T-2,5 mm, strookbeplating
Draadmaat 35/50 mm², afscherming
HVIL-contactsysteem
Afsluittechnologie:
Krimpen voor vrouwelijke voedingsaansluiting
Krimpen voor vrouwelijke signaalaansluiting
Algemeen:
IP67, IP6K9K (gekoppeld)
IPXXB (niet gekoppeld)
HVIL
360° afscherming
Codering: A/B/C/D
Alleen te combineren met kabel met siliconenmantel
![]() | Prestatiekenmerk |
Trekkracht : ≥ 500N
Temperatuurbereik: -40℃ tot +140℃
Spanningsbereik: 10 00VDC
Bestand tegen spanning: 2500VAC, 1 min
Beledigend. Weerstand: ≥200MΩ, 1kVDC
Paringscycli: ≥50 cycli
Nominale stroom:
35 mm² koperen kabel = 210 A
50 mm² koperen kabel = 280 A
50 mm² aluminium kabel = 210 A
Constructie:
Materiaal behuizing: PA66-GF V0
Materiaal aansluitingen: Koperlegering
RFI/EMI: metalen afscherming
![]() | Dimensions |

Amfenol HVPC2P16 16 mm 2-polige kunststof hoogspanningsconnector Detail
![]() | Onderdeelnr |
Stekker:
HVPC2P16MV1 35 (35mm² afscherming)
HVPC2P16MV1 50 (50mm² afscherming)
Stopcontact:
HVPC2P16FV 100 (zonder HVIL)
HVPC2P16FV 1XX (met HVIL)
![]() | Specificaties |
Passend ontwerp:
vergrendelingsgarantie door CPA
Klemmensysteem:
B=16 mm, T-2,5 mm, strookbeplating
Draadmaat 35/50 mm², afscherming
HVIL-contactsysteem
Afsluittechnologie:
Krimpen voor vrouwelijke voedingsaansluiting
Krimpen voor vrouwelijke signaalaansluiting
Algemeen:
IP67, IP6K9K (gekoppeld)
IPXXB (niet gekoppeld)
HVIL
360° afscherming
Codering: A/B/C/D
Alleen te combineren met kabel met siliconenmantel
![]() | Prestatiekenmerk |
Trekkracht : ≥ 500N
Temperatuurbereik: -40℃ tot +140℃
Spanningsbereik: 10 00VDC
Bestand tegen spanning: 2500VAC, 1 min
Beledigend. Weerstand: ≥200MΩ, 1kVDC
Paringscycli: ≥50 cycli
Nominale stroom:
35 mm² koperen kabel = 210 A
50 mm² koperen kabel = 280 A
50 mm² aluminium kabel = 210 A
Constructie:
Materiaal behuizing: PA66-GF V0
Materiaal aansluitingen: Koperlegering
RFI/EMI: metalen afscherming
![]() | Dimensions |
