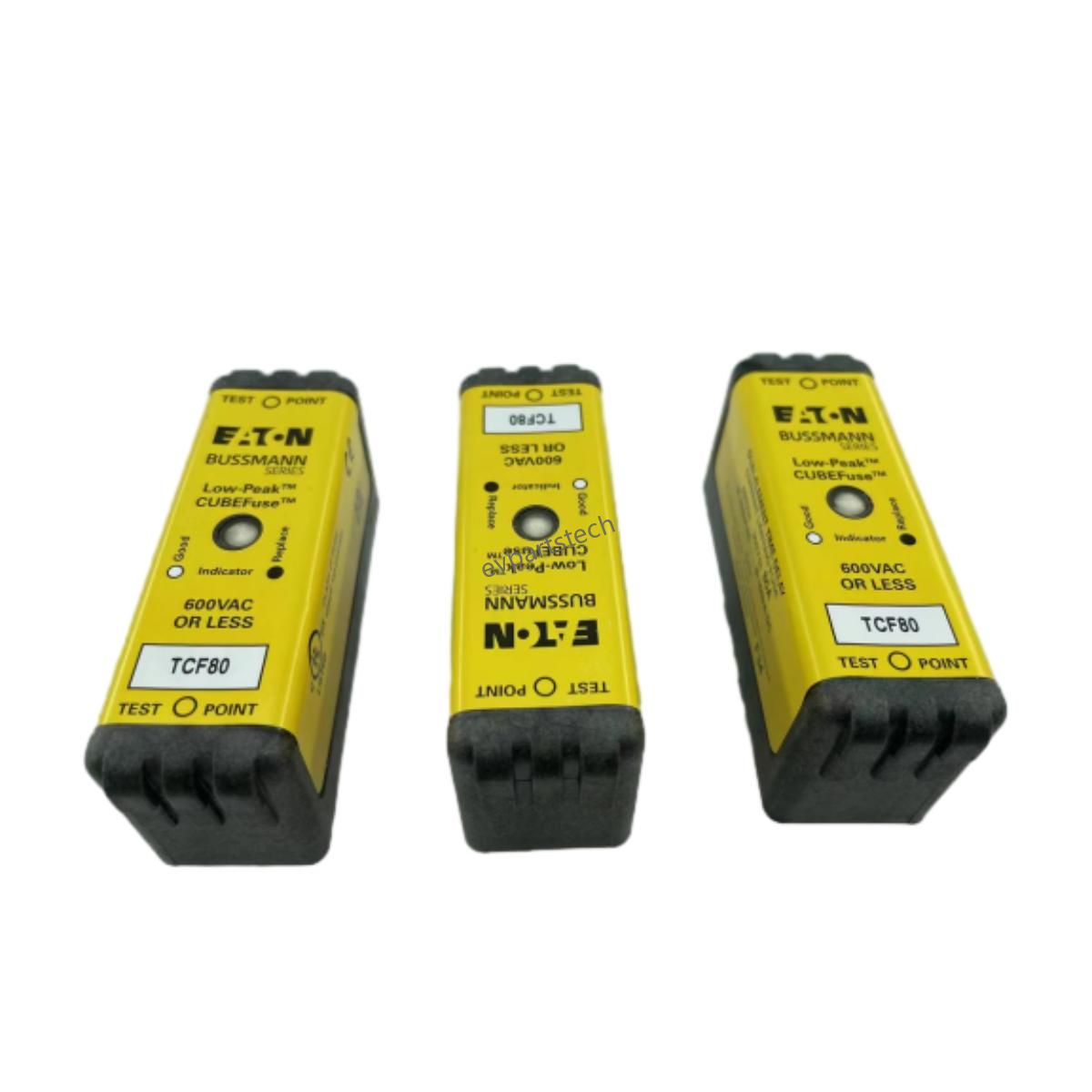

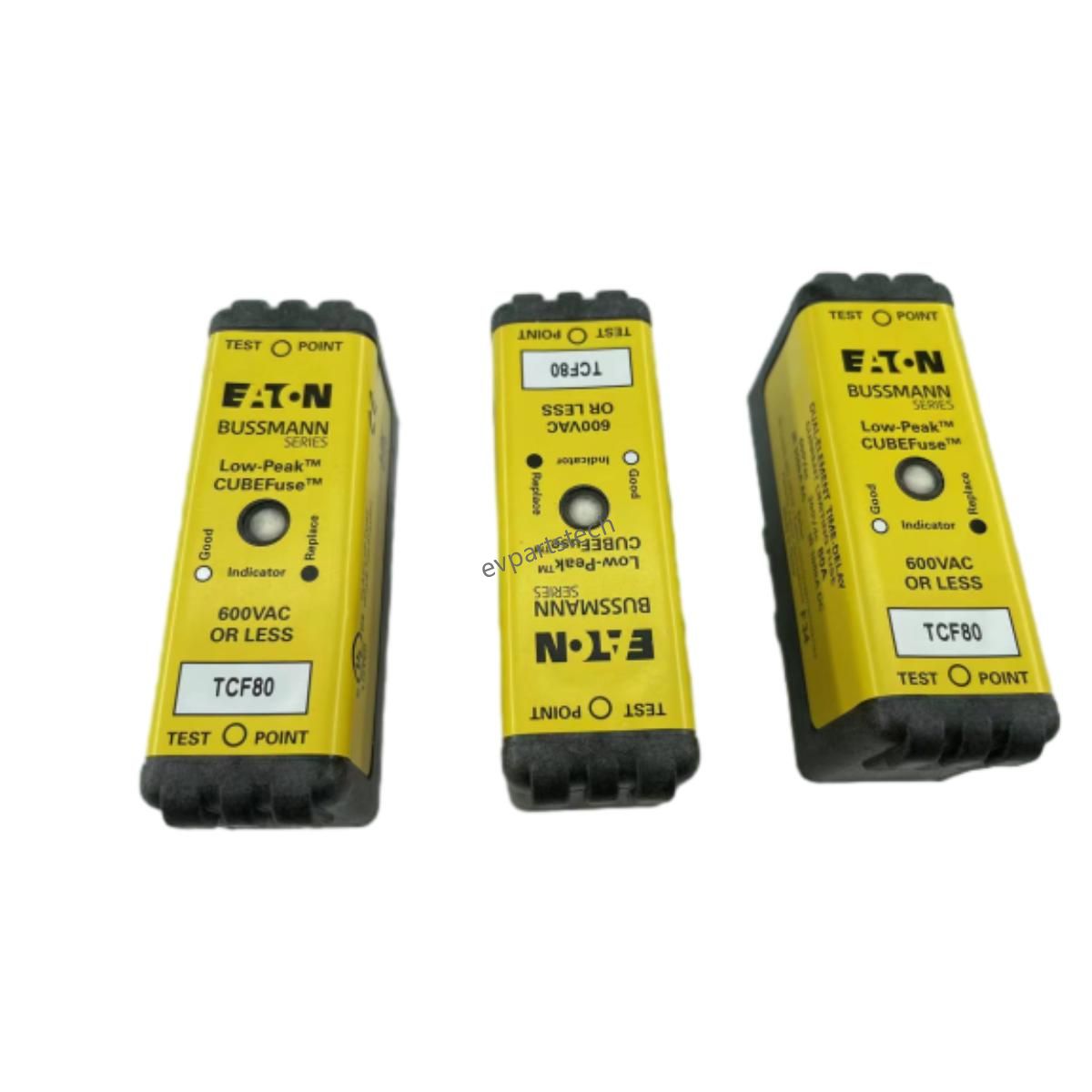

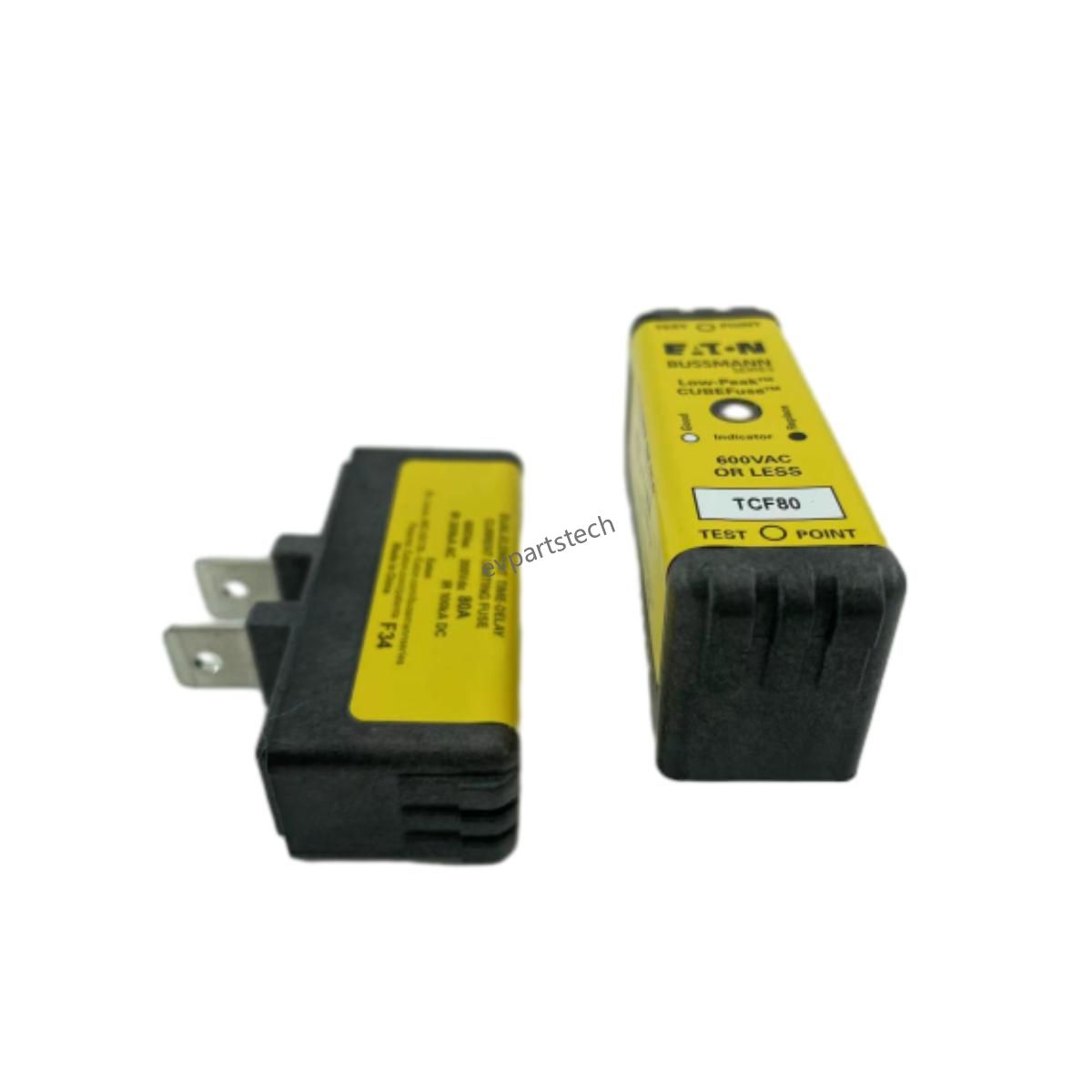

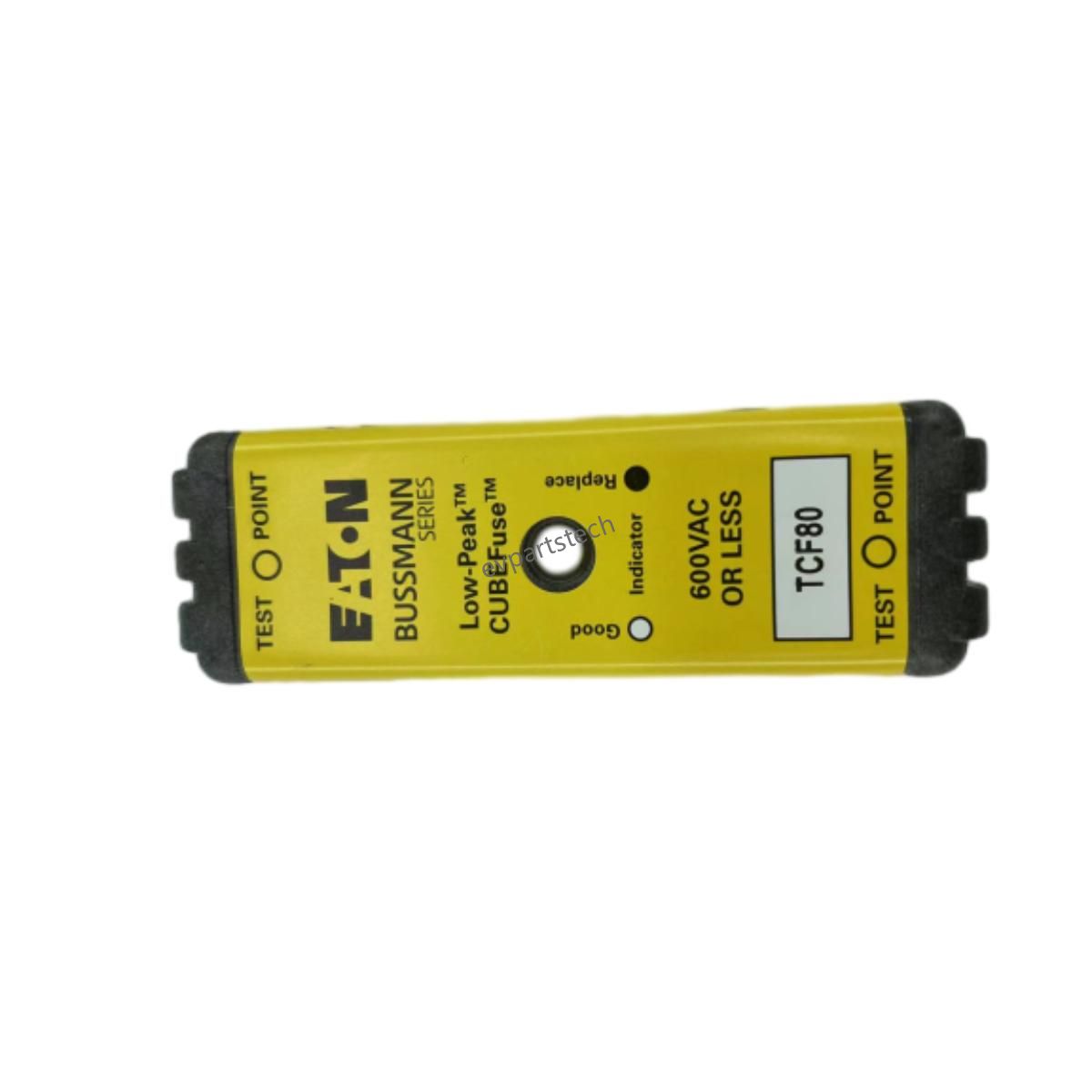

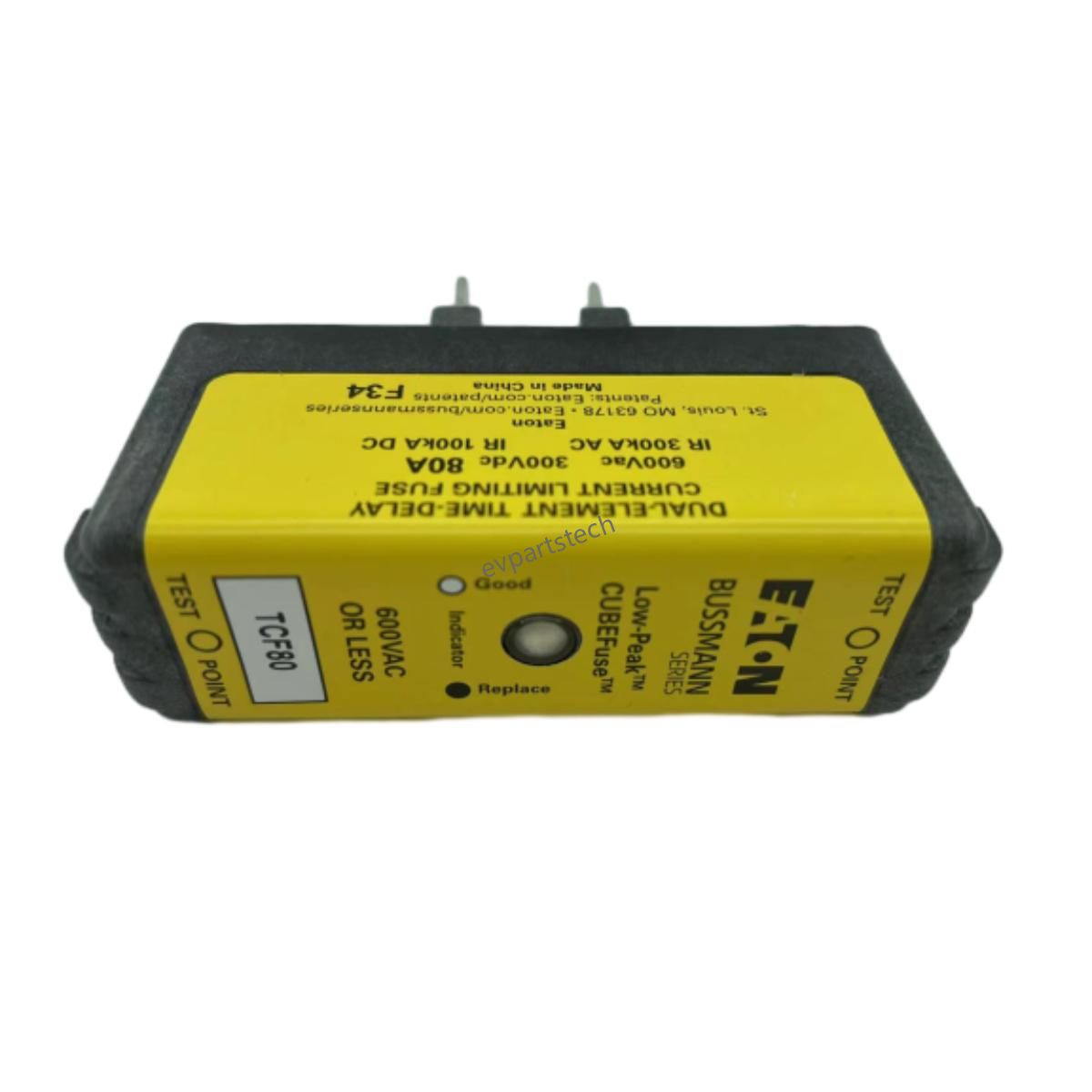

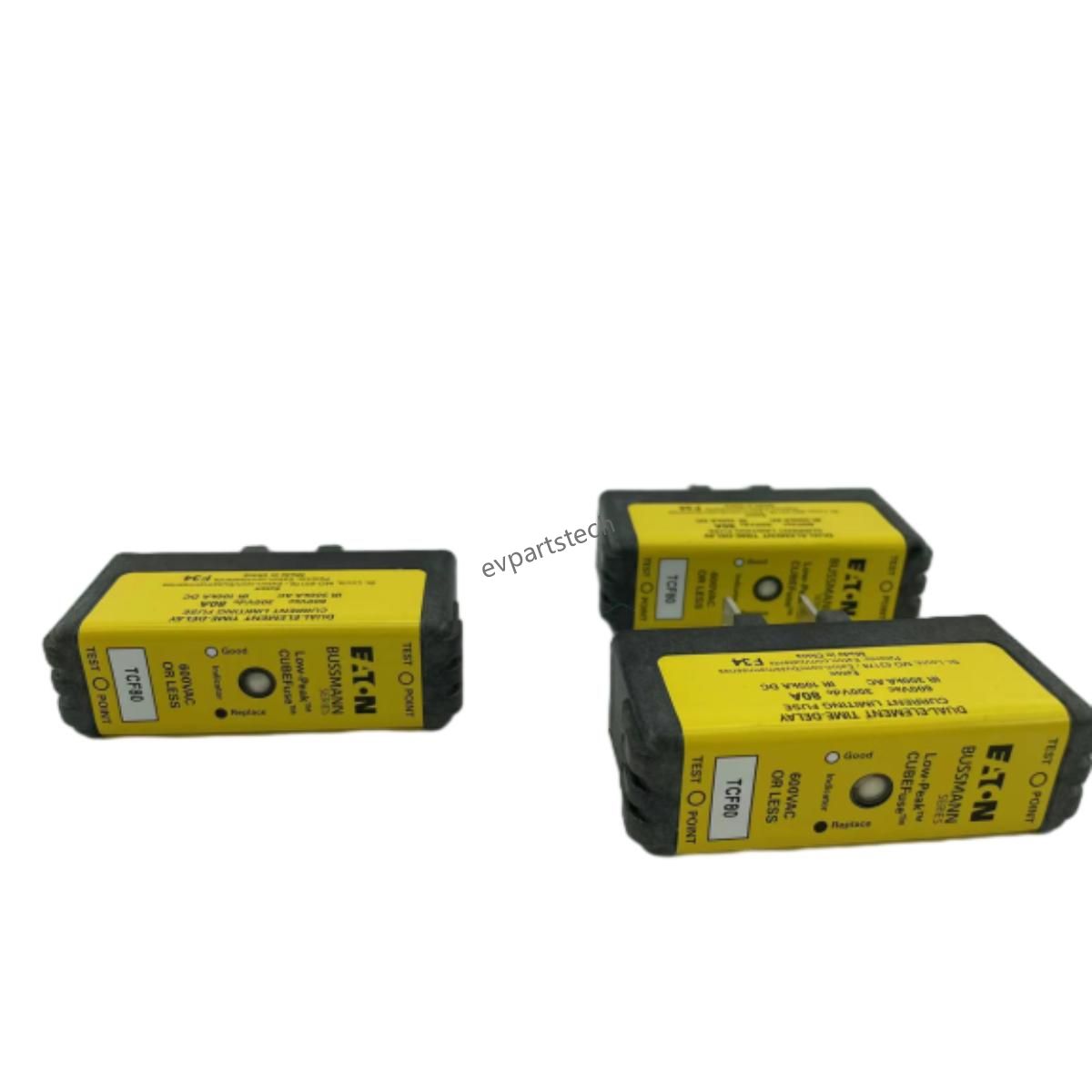

Bussmann Zekering CUBE Zekering 10A-100A Met Indicatie En Zonder Indicatie Tijdvertraging Klasse J DC Zekering 600Vdc

Parameters

Catalogussymbolen: TCF_ Indicatiezekering (6-100A)

TCF_RN Niet-indicatieve zekering (1-100A)

Dubbel element, tijdvertragende zekering: minimale bedrijfstijd van 10 seconden

500% nominale stroom

Ampèrewaarde: 1 tot 100A

Spanningsbereik: 600Vac/300Vdc

Onderbrekende classificatie: 300kA RMS Sym. (UL)

200kA RMS Sym. (CSA)

100kA DC (UL & CSA) Informatie van het Agentschap:

• UL-gecertificeerde zekering voor speciale doeleinden: Gids JFHR, dossier E56412

• CSA-gecertificeerde zekering: klasse 1422-02, dossier 53787

• CE-conformiteit voor de laagspanningsrichtlijn van de Europese Unie

Andere beoordelingen/specificaties:

Wattverlies bij nominale stroom: TCF30: 3,99 W

TCF60: 6,23 W

TCF100: 9,51 W

Bedrijfs- en opslagtemperatuurbereik: -10 tot 65 °C (14 tot 149 °F)

Materiaalspecificaties:

• Kast: glasgevulde PES (polyethersulfon)

• Aansluitklemmen: koperlegering

• Terminalbeplating: stroomloos tin

• Indicatorlens: PES (polyethersulfon)

(alleen versie aangevend)

• Indicator: Energetische chemische stof

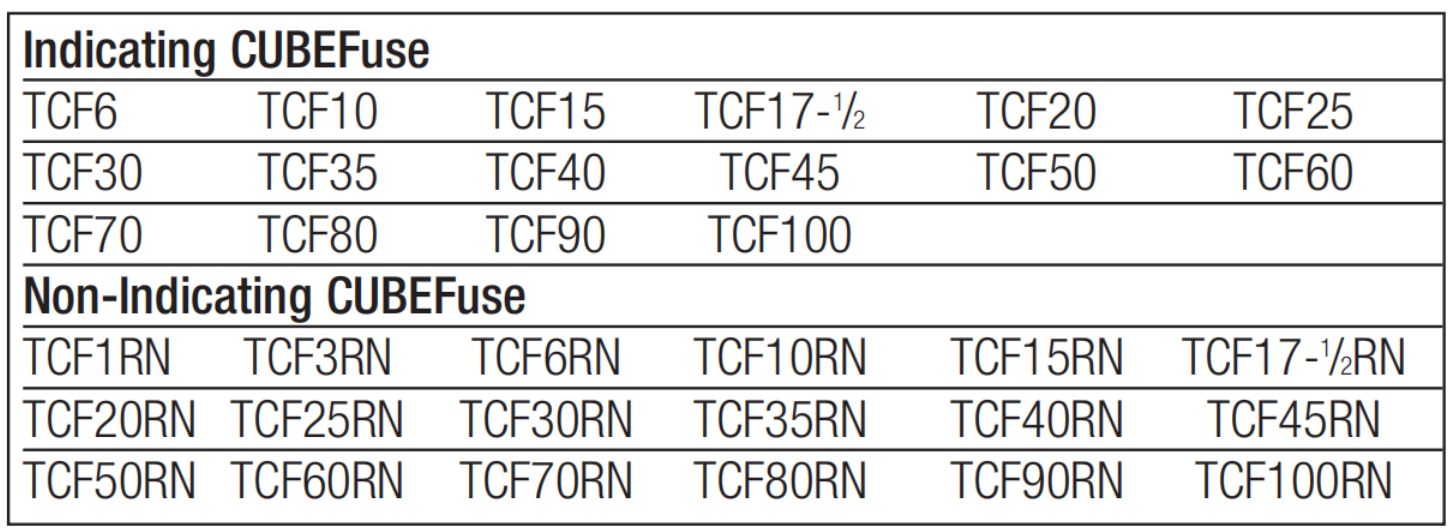

Modellijst

Kenmerken en productvoordelen

• 's Werelds eerste vingerveilige stroomzekeringsysteem.

• Kleinste voetafdruk van alle soorten zekeringen, inclusief klasse J, CC, T en RK.

• Voldoet aan de elektrische prestatie-eisen van klasse J met tijdvertraging.

• Verkrijgbaar met en zonder open zekeringindicatie om aan iedere klant te voldoen

vereiste.

• De indicatieversie is voorzien van easyID™ open-fuse-technologie voor snellere detectie

probleemoplossing en verminderde downtime.

• Snellere reactie op schadelijke fouten om destructieve thermische en thermische schade te helpen verminderen

magnetische krachten.

• Echte zekeringconstructie met twee elementen met een minimale tijd van 10 seconden

vertraging bij 500% van de beoordeling.

• Lange tijdvertraging minimaliseert hinderlijke circuitopeningen als gevolg van tijdelijke onderbrekingen

overbelasting en tijdelijke spanningspieken.

• Hoog onderbrekingsvermogen om fouten tot 300 kA veilig te onderbreken.

• Geen ontluchting van boog, gesmolten metaal en gassen tijdens het openen.

• Robuuste bestendigheid tegen inschakelstroom en inschakelstroom.

• Lage doorlaatstromen onder foutcondities.

• Biedt Type 2 'Geen schade'-bescherming voor IEC-motorstarters wanneer

juiste maat.

• Gemakkelijke selectieve coördinatie met elke andere Cooper Bussmann® Low-Peak®

Klasse L, J en RK1 smelten samen met een eenvoudige 2:1 ampèreverhouding tussen stroomopwaarts en

stroomafwaartse zekeringen

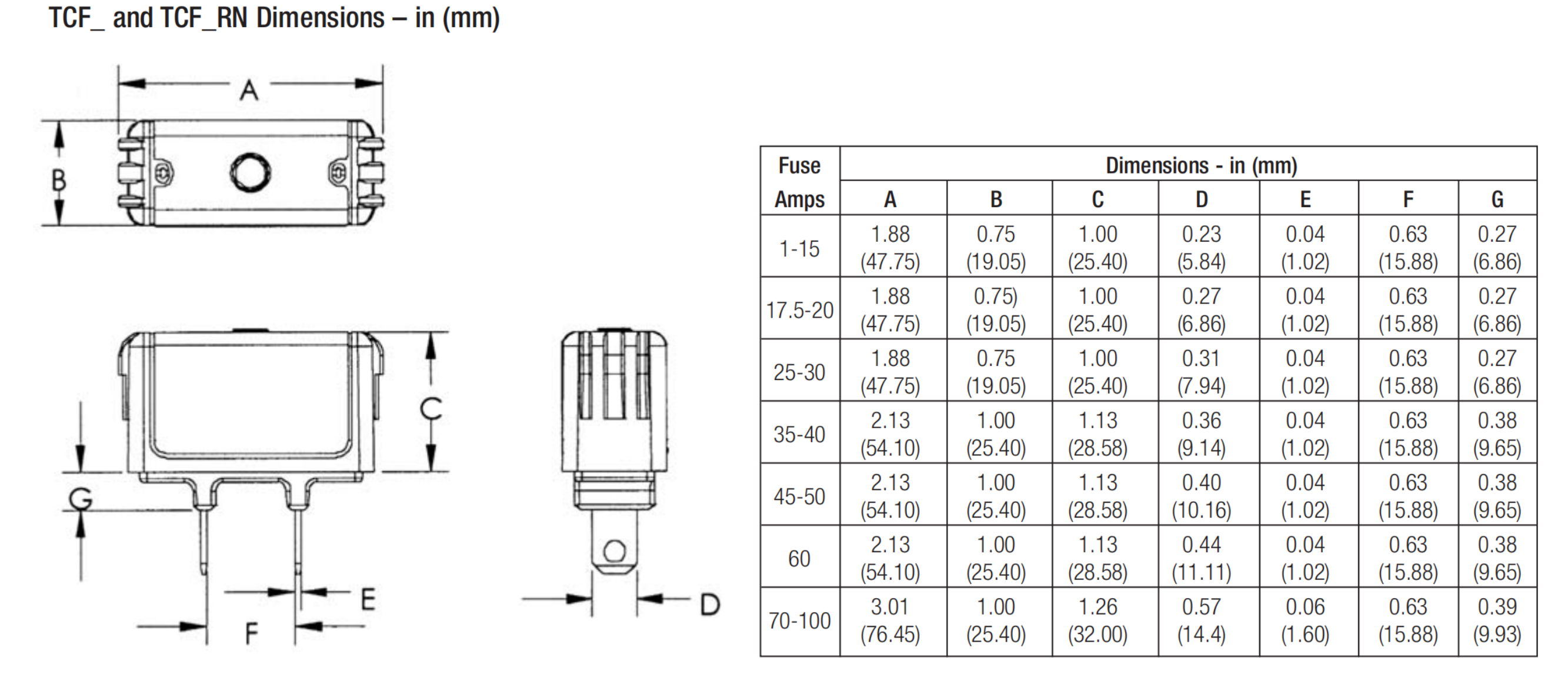

Zekeringen Afmetingstabel
