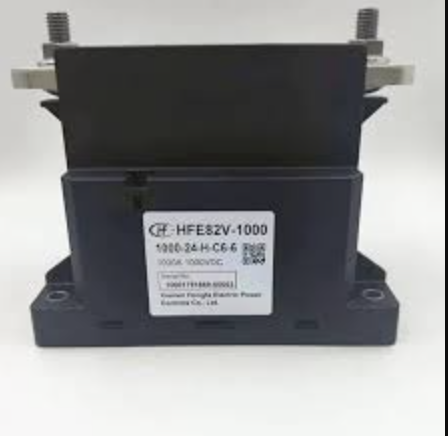

Hongfa DC-relais HFE82V-1000-serie Schakelaar Belastingsspanning 1000/1200 Vdc 1000A Spoelspanning 24 Vdc

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

Hongfa HFE82V-600 DC-relaisdetail

Spoelwaarde

Nominale spanning

Vd.c

Ophaalspanning

Vd.c

Uitvalspanning

Vd.c

Spoel weerstand

Ω (@23℃)

Spoelkracht

W (@23℃) Ca.

24

≤18

2-18

Rijden: 11,52x(1±7%)

Bezit: 57,6x(1±7%)

Rijvermogen: 50W

Houdkracht: 10W

Contactgegevens

Contactregeling	1 formulier A
Contactmateriaal	Koperlegering
Neem contact op met Weerstand	Max. 0,2 mΩ (bij 100A)
Contactbeoordeling	1000A
Max. Schakelspanning	1200 V DC
Max. Brekende stroom	2000A (1200 VDC) 1op
Min. Toepassingsbelasting	6Vdc 1A
Huidige draagkracht	1000A: vervolg
	1500A: 140 sec
	2000A: 82 sec
	3000A: 30 sec
	4000A: 18 sec

Elektrisch uithoudingsvermogen

Model	Versie	Omgevingstemperatuur	Contactbeoordeling	AAN: UIT	Elektrisch uithoudingsvermogen
HFE80V-600	1H	Kamertemperatuur	Maken (ohmse belasting) Inschakelstroom 60A, Contactspanning 1200Vdc	0,6s: 5,4s	3x10 ⁴ op
			Maken (capacitieve belasting) Inschakelstroom 2000A,C=1100uf Contactspanning 1200Vdc	0,6s: 5,4s	100 ops
			Breken Stabiele 2000A Contactspanning 1200Vdc	0,1s: 30s	1 op
			Breken (inductieve belasting) Stabiel 1000A L/R=2,5 ms Contactspanning 1200Vdc	0,1s: 30s	1 op
			Breken (ohmse belasting) Stabiele 1000A Contactspanning 1200Vdc	0,3s: 30s	50 operaties
			Breken (ohmse belasting) Stabiele 800A Contactspanning 1500Vdc	0,3s: 30s	50 operaties
			Schakelen (ohmse belasting) Stabiele 60A Contactspanning 1200Vdc	0,6s: 5,4s	1x10 ⁴ op

Mechanisch uithoudingsvermogen

Versie	Contactbeoordeling	Omgevingstemperatuur	AAN: UIT	Mechanisch uithoudingsvermogen
1H	Geen belasting	Kamertemperatuur	0,5s: 1,5s	2x10 ⁵op

Bestelinformatie

HFE82	V	-1000	/1000	-24	-H	-C	6	-6	(XXX)
Type HFE82
Toepassing V: Voertuig
Seriecode 1000: 1000A
Belastingsspanning 1000: 1000Vdc 1200: 1200Vdc
Spoelspanning 24: 24Vdc
Contacttype H: 1 formulier A
Spoelafsluiting C: Connector
Belastingafsluiting 6: Female + Cu-Bus-Bar-terminal
Spoelkenmerk 6: Dubbele spoel met elektronische schakelaar, energiebesparende module
Speciale code Klantvraag (Klantvraag alleen voor speciale vereisten)

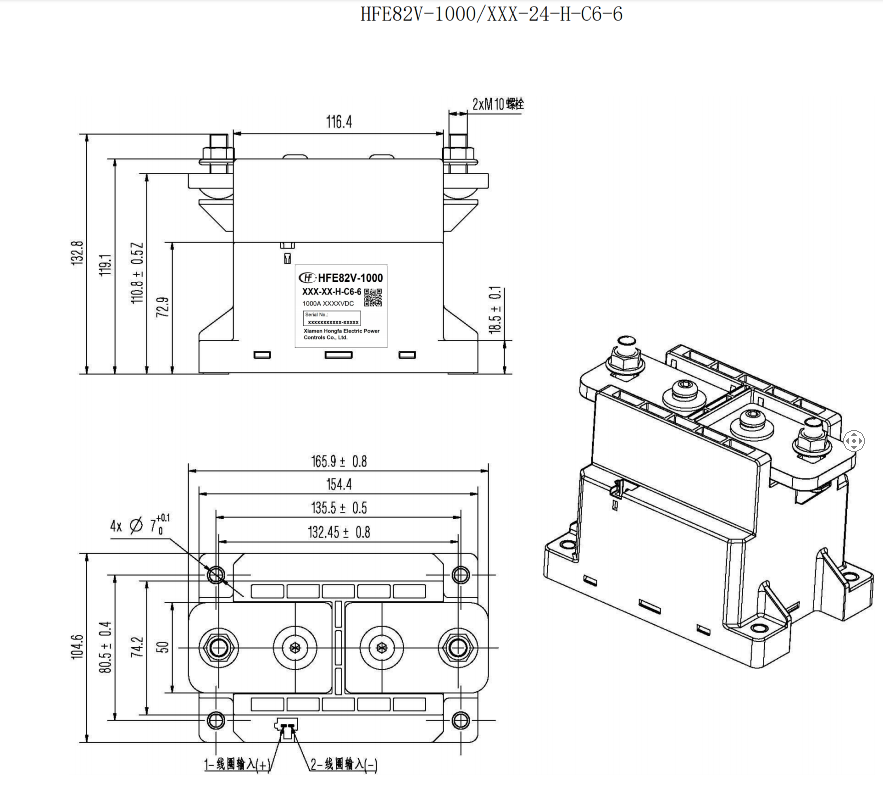

Overzichtsafmetingen

WX20250910-154117
