Hongfa DC-relais HFE82V-300C-serie Schakelaar Belastingsspanning 450 V/750 V Spoelspanning 12/24 Vdc

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

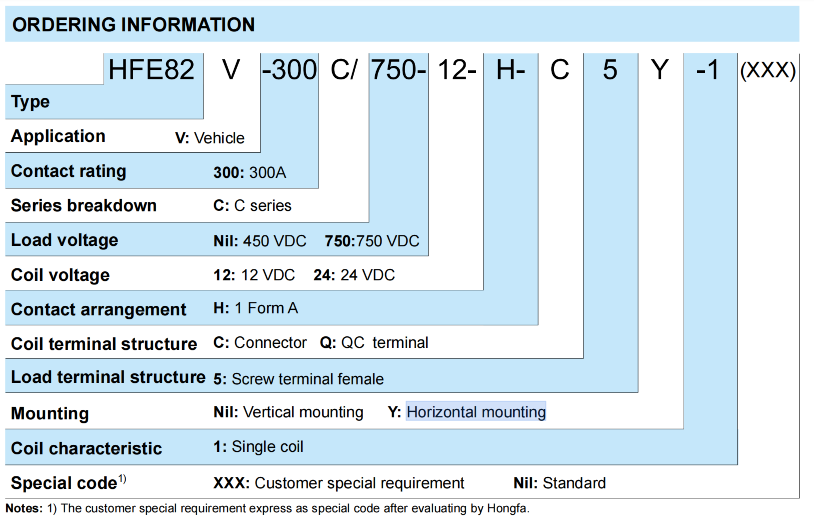

Verticale montage: HFE82V-300C/xxx-xx-H-C5-1:	Belastingsspanning 450V Spoel 12V Belastingsspanning 450V Spoel 24V Belastingsspanning 750V Spoel 12V Belastingsspanning 750V Spoel 24V
Horizontale montage: HFE82V-300C/xxx-xx-H-C5Y-1:	Belastingsspanning 450V Spoel 12V Belastingsspanning 450V Spoel 24V Belastingsspanning 750V Spoel 12V Belastingsspanning 750V Spoel 24V
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Hongfa HFE82V-300C DC-relaisdetail

Spoelwaarde

Nominale spanning

Vd.c

Ophaalspanning

Vd.c

Uitvalspanning

Vd.c

Spoel weerstand

Ω (@23℃)

Spoelkracht

W (@23℃) Ca.

12

≤9

≥1

24x (1 ±1 0%)

6

24

≤18

≥2

96x (1 ±1 0%)

6

Contactgegevens

Contactregeling	1 formulier A
Neem contact op met Weerstand	≤0,5mΩ (bij 300A)
Contactbeoordeling	300A
Mechanisch uithoudingsvermogen	2 x 10 ⁵ op
Max. Schakelspanning	1000 V DC
Max. Brekende stroom	2000A (750 VDC) 1op
Max. Schakelvermogen	300 kW
	Typ 450V	Type 750V
Elektrisch uithoudingsvermogen	Maken: 7,5 x 104 bewerkingen (Constant 140A, contactspanning 20 VDC)	Maken: 7,5 x 104 bewerkingen (Constant 140A, contactspanning 20 VDC)
	Breken: 1000ops (450 VDC, 300A)	Breken: 500ops (750 VDC, 300A)
	Breken: 1000ops (450 VDC, -300A)	Onderbreking: 500ops (750 VDC, -300A)
	Onderbreking: 1op (450 VDC,2000A)	Onderbreking: 1op (750 VDC,2000A)
	Onderbreking: 1op (450 VDC, -2000A)	Onderbreking: 1op (750 VDC, -2000A)
Huidige draagkracht	300A:Cont.
	450A 5min
	600A 2min
	900A jaren '30
	1000A 25s

Kenmerken

Isolatieweerstand	1000MΩ (1000 VDC)
Diëlektrische sterkte	Tussen spoel en contacten	2600 V AC 1min
	Tussen geopende contacten	2600 V AC 1min
Bedrijfstijd (bij nominale spanning)	≤30 ms
Vrijgavetijd (bij nominale spanning)	≤10 ms
Schokbestendigheid	Functional	Sluiten: 588 m/s² Open: 196 m/s²
	Destructief	588 m/s²
Trillingsbestendigheid	10 Hz - 500 Hz 49 m/s²
Vochtigheid	5% - 85% RV
Omgevingstemperatuur	-40℃ - 85℃
Laadterminalstructuur	M6 schroefaansluiting vrouwelijk
Eenheidsgewicht	Ongeveer. 370g
Overzichtsafmetingen	88,3x42,5x74,5 (HC5) 85,1x42,5x74,5 (HC5Y)

WX20250910-110041

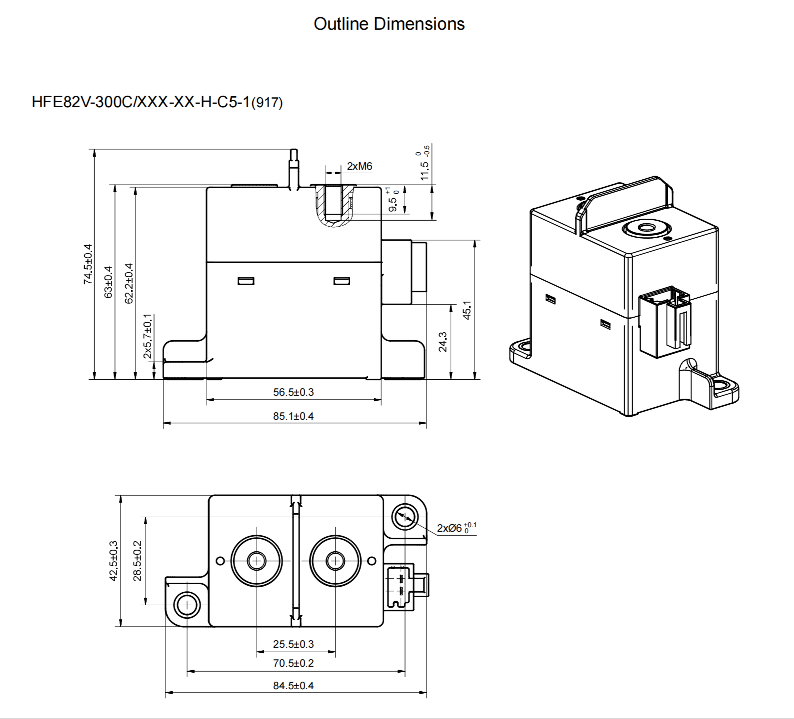

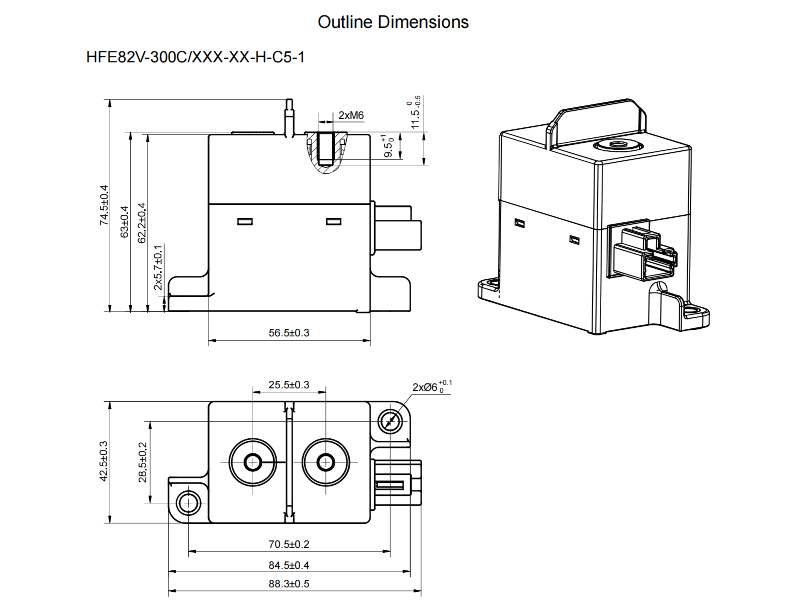

Omtrekafmetingen Bodemmontage

WX20250910-110104

WX20250910-110125
