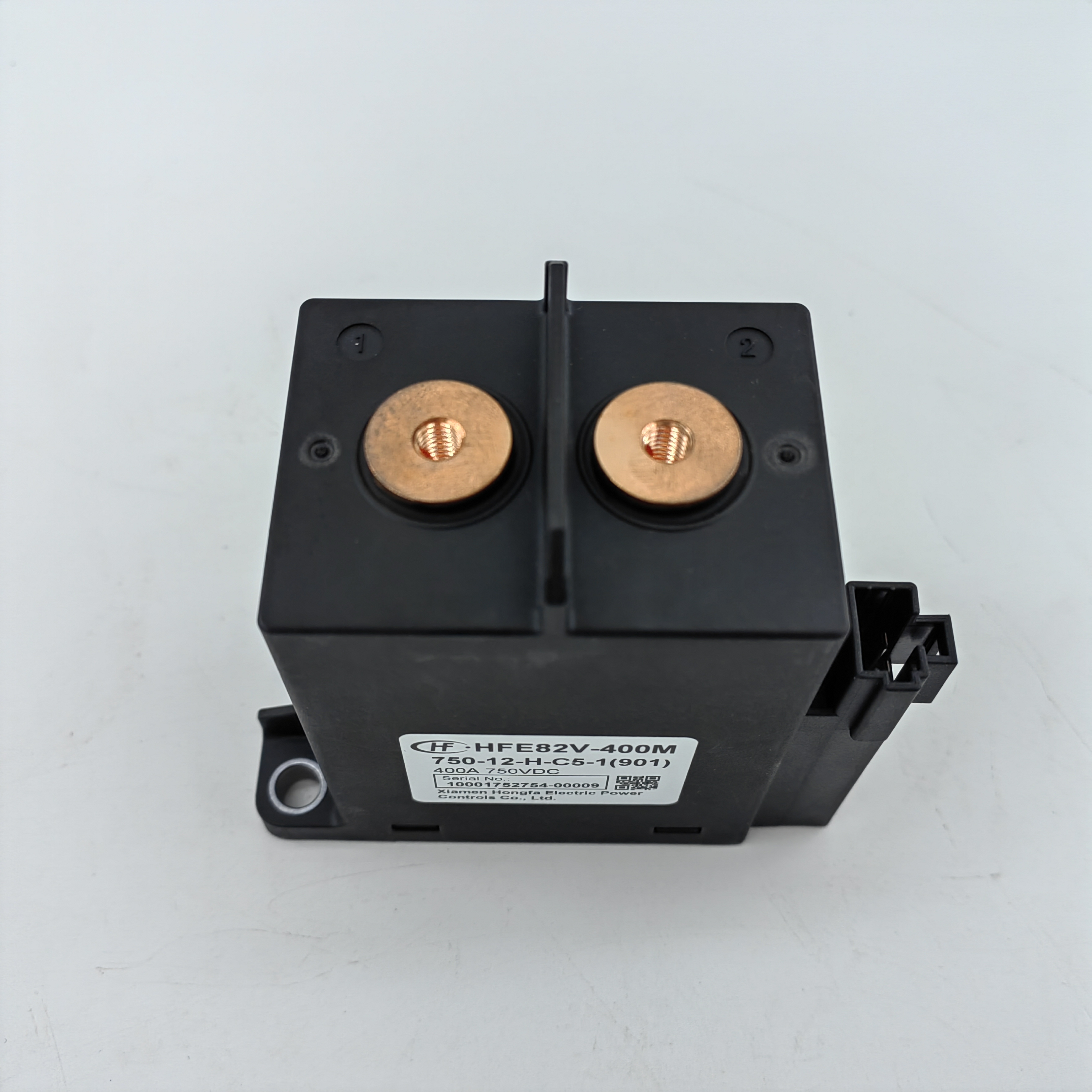

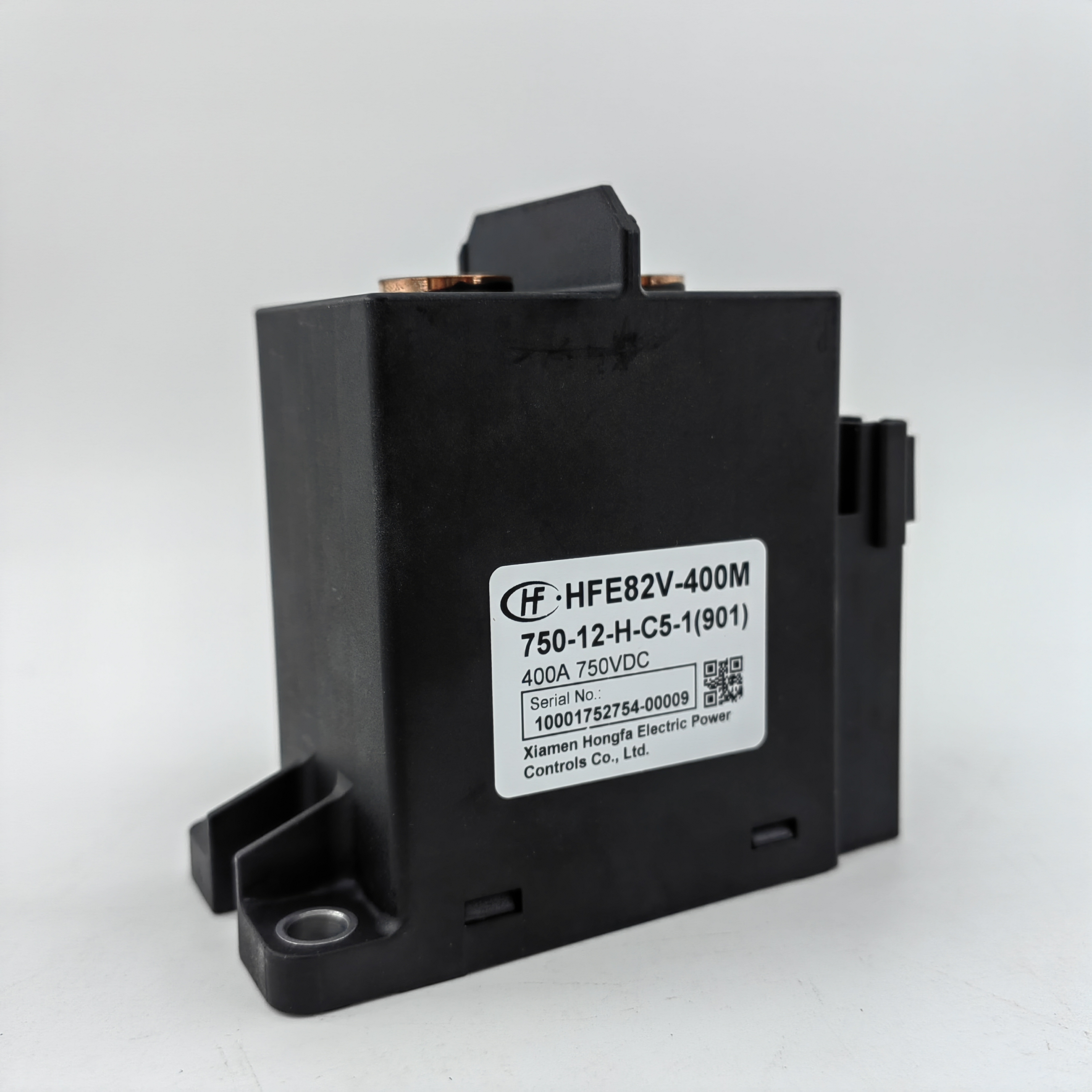

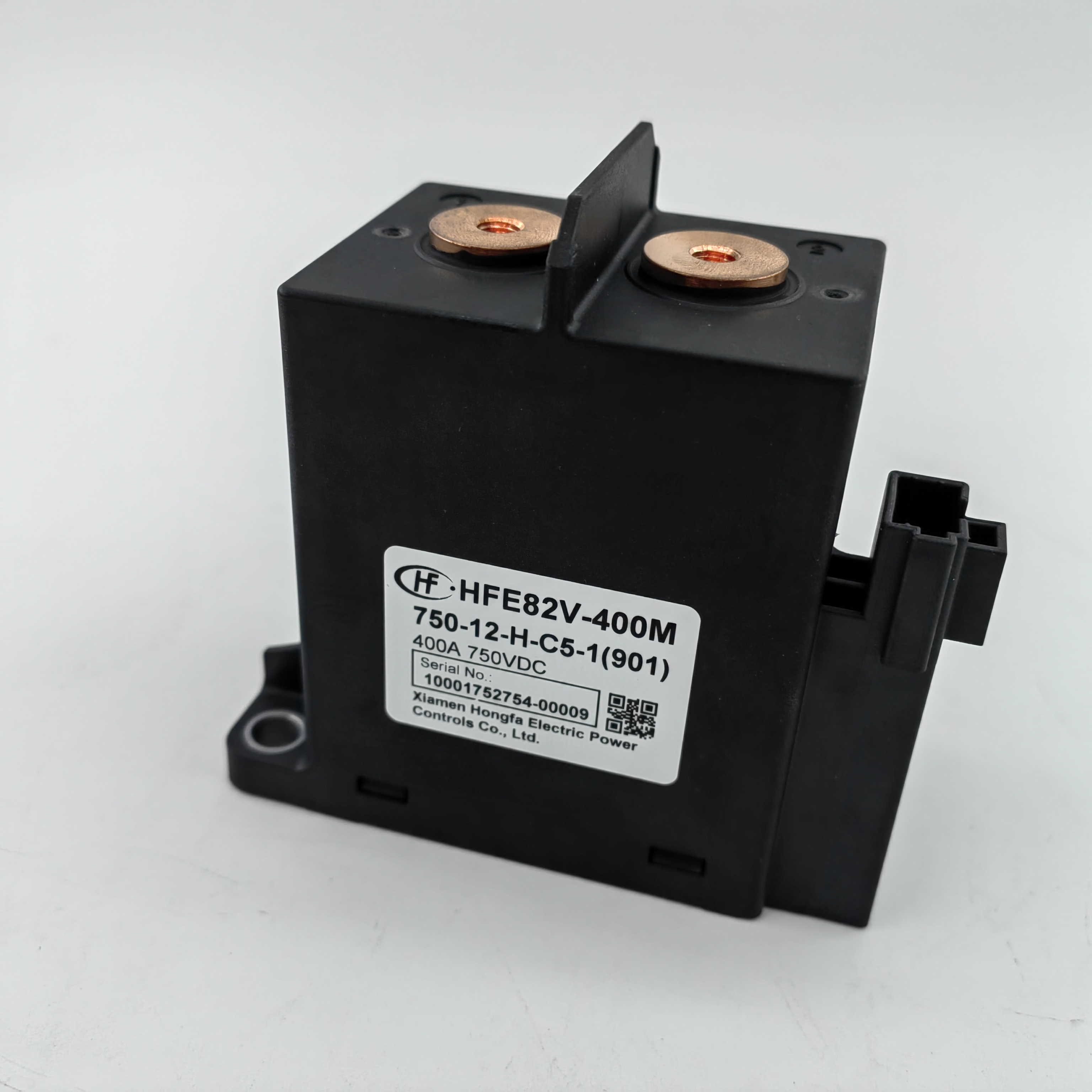

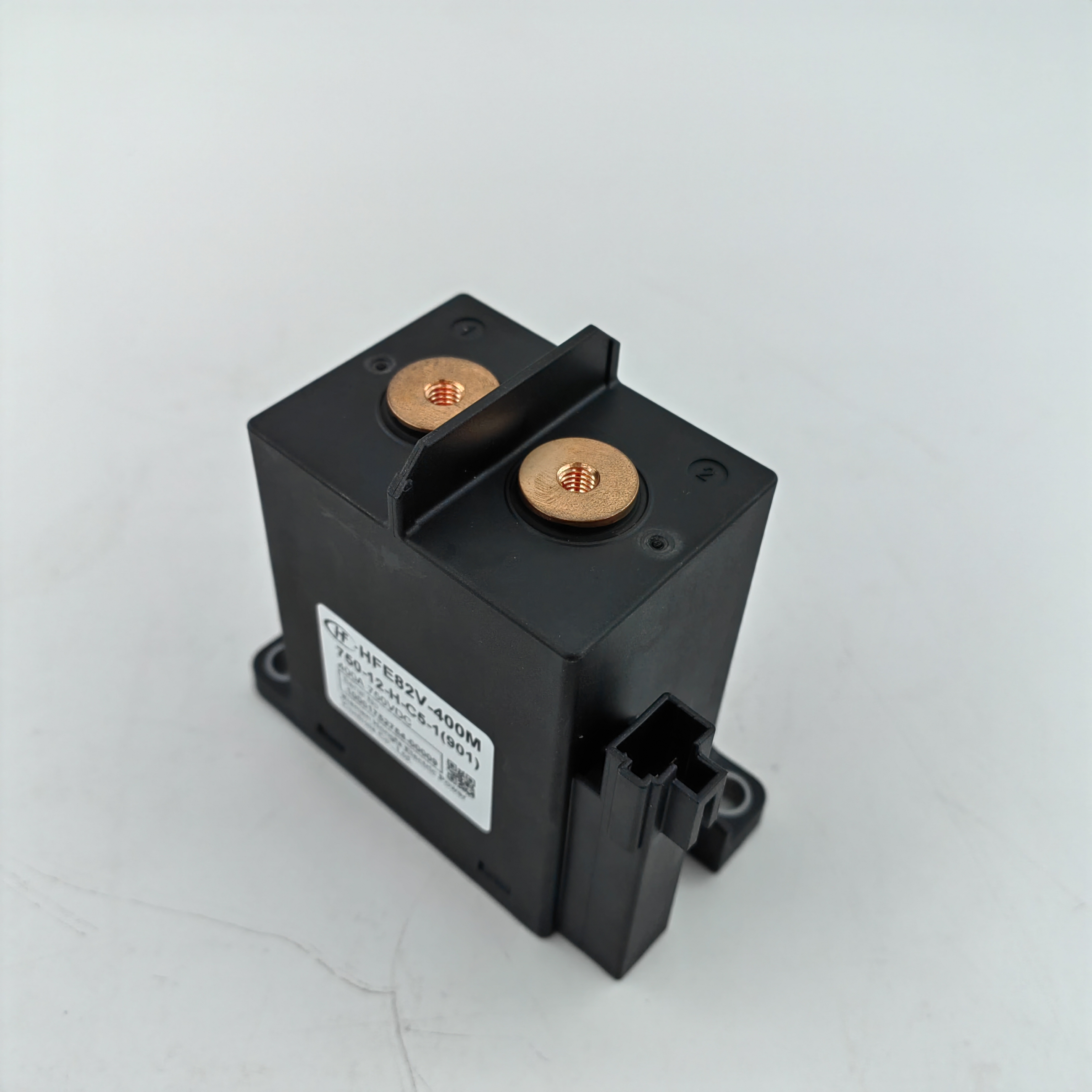

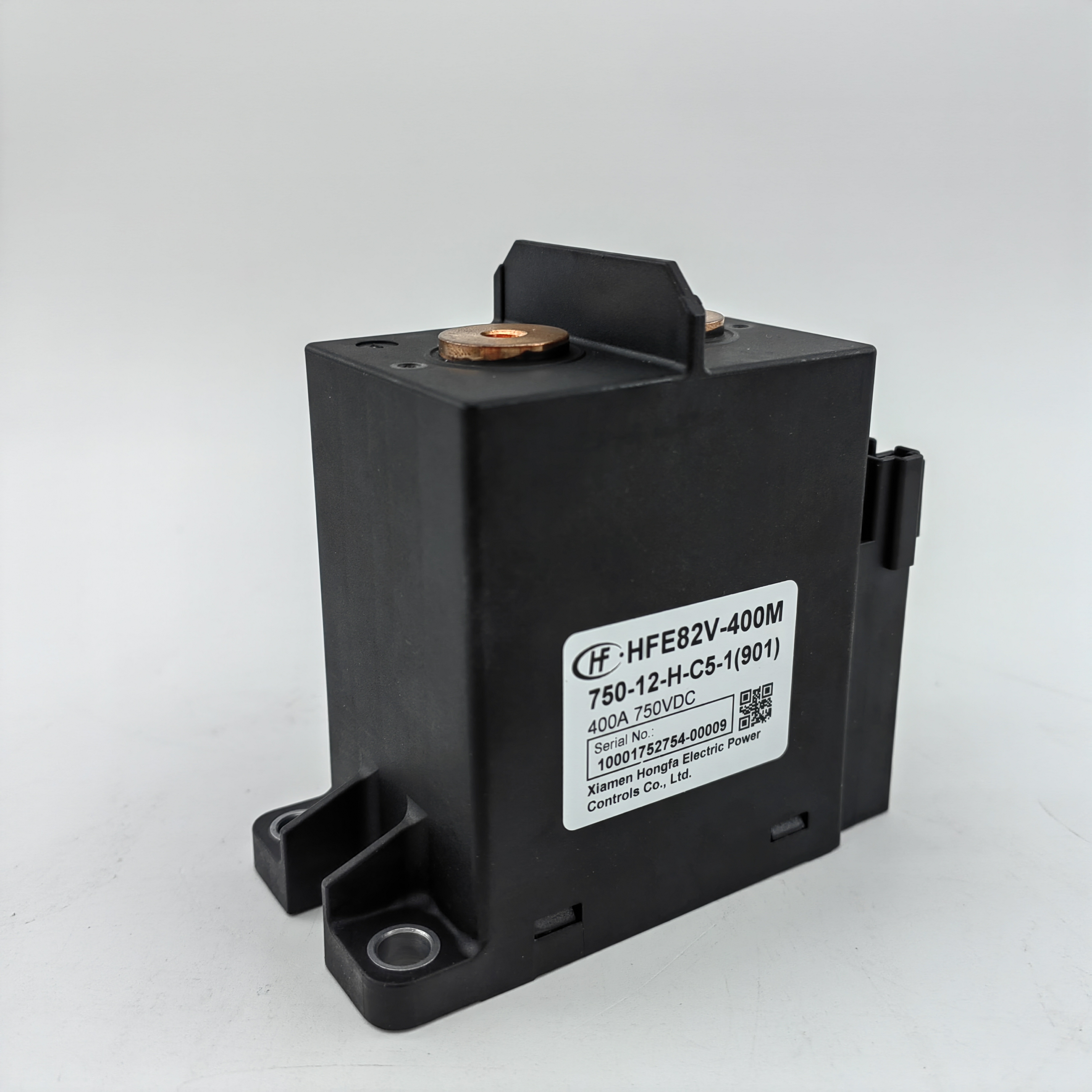

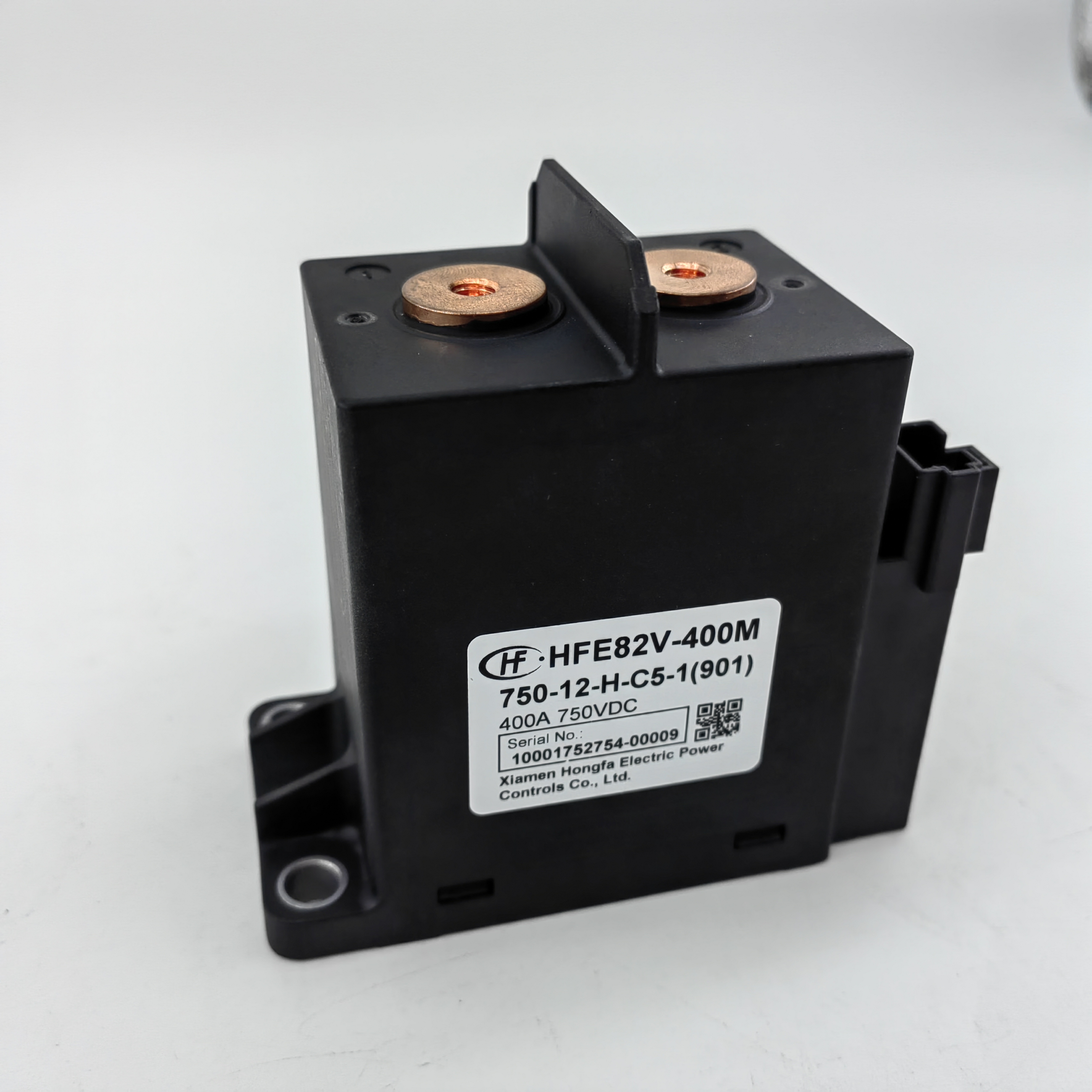

Hongfa DC-relais HFE82V-400M-serie Schakelaar Belastingsspanning 450V / 750V Spoelspanning 12 Vdc

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

HFE82V-400M/xxx-12-H-C5-1:	Belastingsspanning 450V Spoel 12V Belastingsspanning 750V Spoel 12V
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Hongfa HFE82V-400M DC-relaisdetail

Spoelwaarde

Nominale spanning

Vd.c

Ophaalspanning

Vd.c

Uitvalspanning

Vd.c

Spoel weerstand

Ω (@23℃)

Spoelkracht

W (@23℃) Ca.

12

≤9

≥1

24x (1 ±7%)

6

Contactgegevens

Contactregeling	1 formulier A
Neem contact op met Weerstand	Max. 0,3 mΩ, typisch 0,2 mΩ (bij 400A)
Contactbeoordeling	400A
Mechanisch uithoudingsvermogen	2 x 10 ⁵ op
Max. Schakelspanning	800 V DC
Max. Brekende stroom	2000A (450 VDC) 1op
Max. Schakelvermogen	160 kW
Min. Toepassingsbelasting	6Vdc 1A
Huidige draagkracht	400A:Cont.
	500A: jaren 2000
	1350A: 15s
	2000A: 10s
	3000A: 5s
	4000A: 0,6s
	5000A: 0,01s
	6000A: 0,005s
	7000A: 0,005s
	8000A: 0,005s

Elektrisch uithoudingsvermogen

Model	Versie	Omgevingstemperatuur	Contactbeoordeling	AAN: UIT	Elektrisch uithoudingsvermogen
HFE80V-400M	1H	Kamertemperatuur	Maken Inschakelstroom 140A, C=1100uf Contactspanning 22,5Vdc	0,6s: 5,4s	7,5x10 ⁴ ops
			Maken Stabiel 5A Contactspanning 450Vdc	0,6s: 5,4s	7,5x10 ⁴ ops
			Breken Stabiel 10A Contactspanning 450Vdc	0,6s: 5,4s	7,5x10 ⁴ ops
			Breken Stabiele 200A Contactspanning 450Vdc	0,6s: 5,4s	3000 bewerkingen
			Breken Stabiele 400A Contactspanning 450Vdc	0,6s: 5,4s	1000 operaties
			Breken Stabiele 400A Contactspanning 750Vdc	0,6s: 5,4s	100 op
			Breken Stabiele 2000A Contactspanning 750Vdc	0,6s	1 op

Mechanisch uithoudingsvermogen

Versie	Contactbeoordeling	Omgevingstemperatuur	AAN: UIT	Mechanisch uithoudingsvermogen
1H	Geen belasting	Kamertemperatuur	0,5s: 0,5s	2x10 ⁵op

Bestelinformatie

HFE82	V	-400	M	/XXX	-12	-H	-C	5	-1	(xxx)
Type HFE82
Toepassing V: Voertuig
Seriecode 400: 400A
Serie-indicator M: M-serie
Belastingsspanning nul: 450Vdc 750: 750Vdc
Spoelspanning 12: 12Vdc
Contacttype H: 1 formulier A
Spoelafsluiting C: Connector
Belastingafsluiting 5: Boutaansluiting vrouwelijk
Spoelkenmerken 1: Enkele spoel
Speciale code Nihil: MQS-connectoren 901: Yazaki-connector

Overzichtsafmetingen

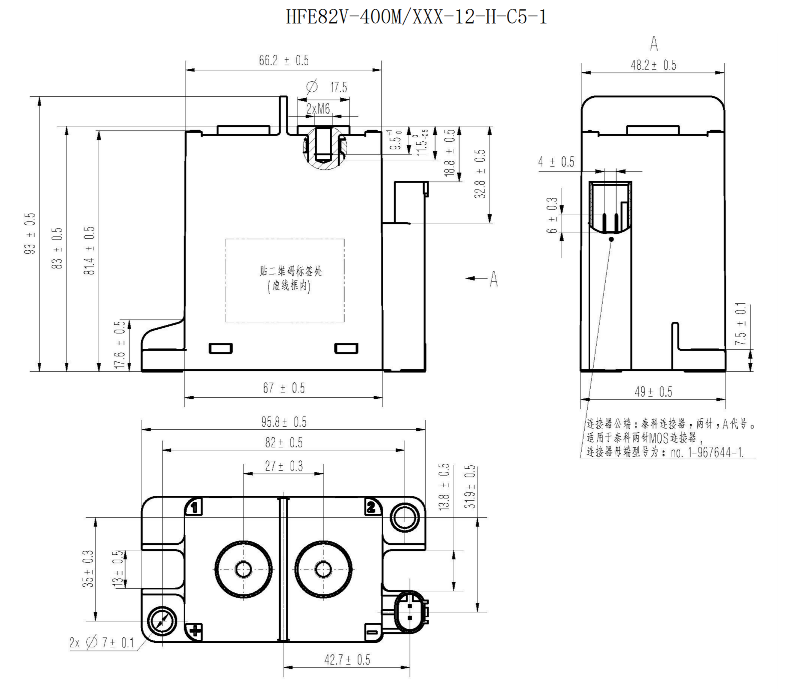

WX20250910-144638

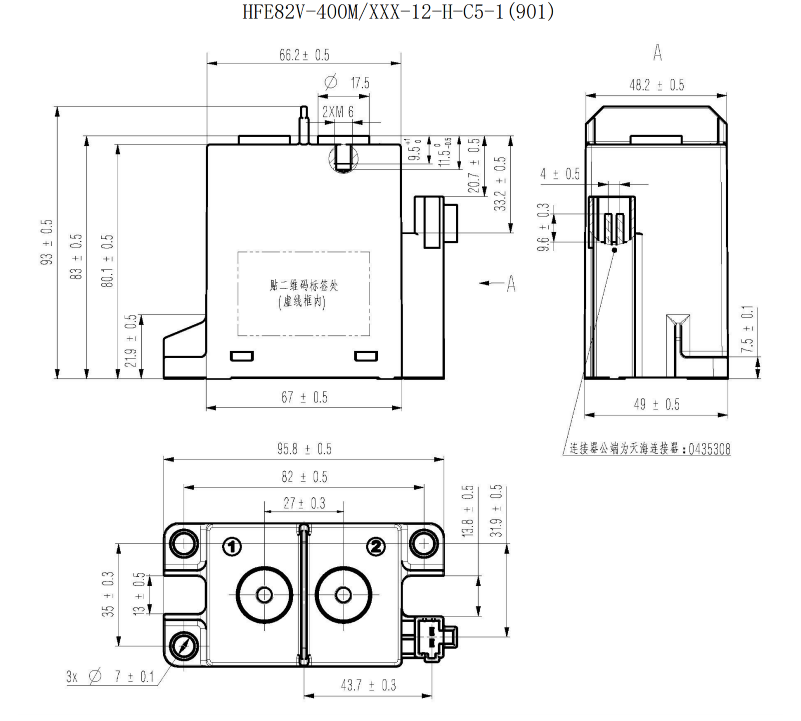

WX20250910-144536
