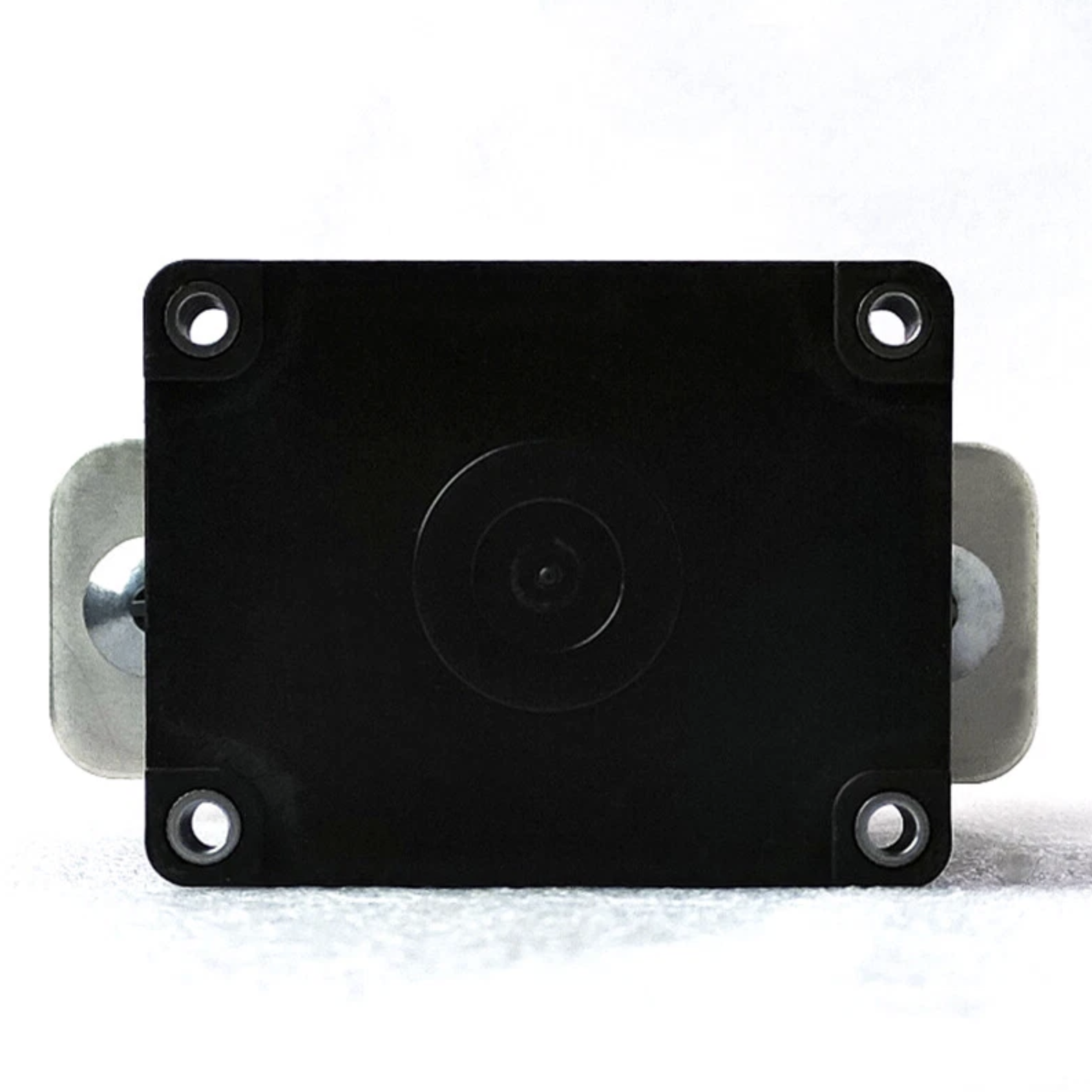

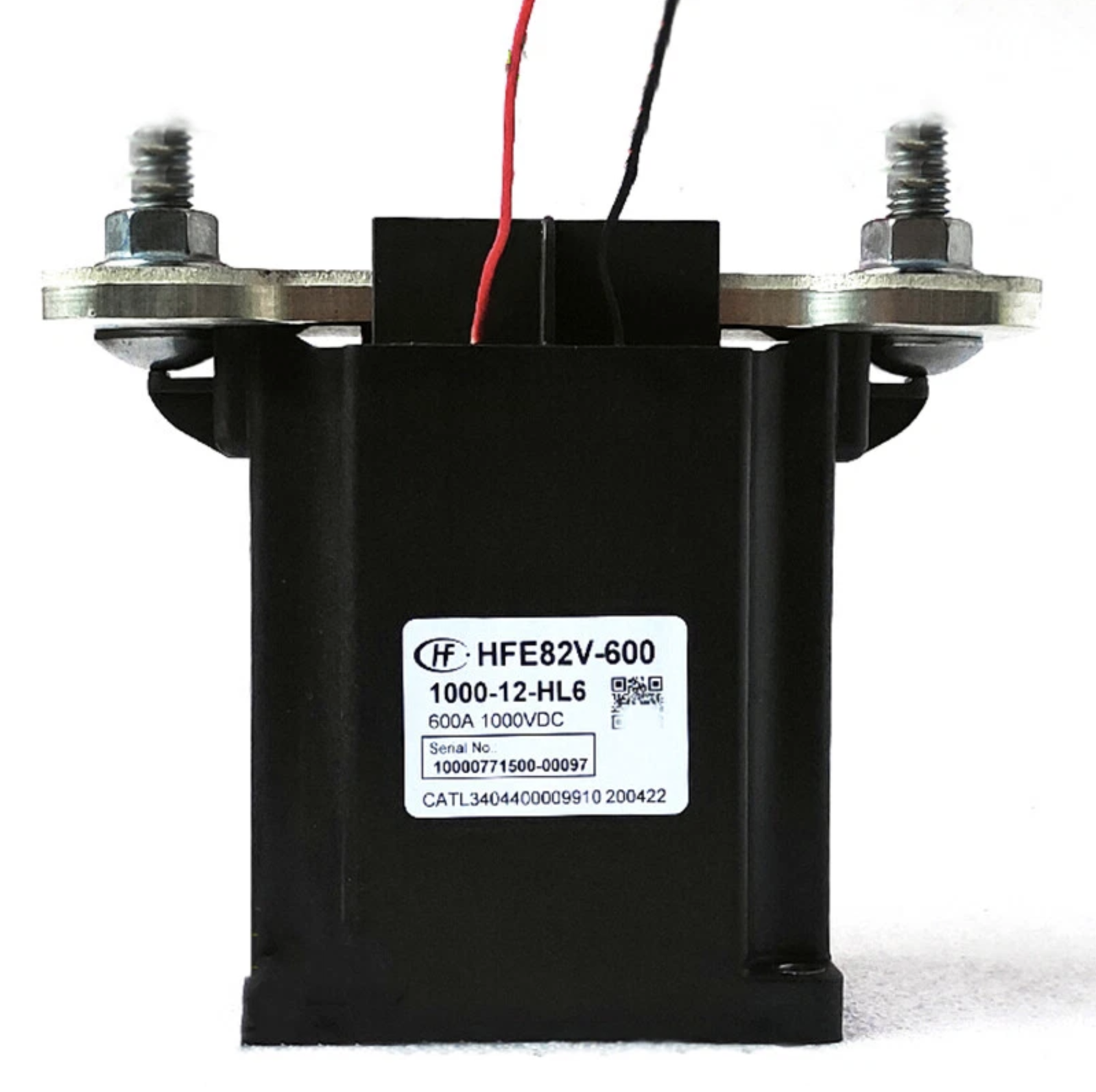

Hongfa DC-relais HFE82V-600-serie Schakelaar Belastingsspanning 750/1000 Vdc 600A Spoelspanning 12/24 Vdc

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

HFE82V-600/xxx-12-HL6:	Belastingsspanning 450V Spoel 12V Belastingsspanning 750V Spoel 12V Belastingsspanning 1000V Spoel 12V
HFE82V-600/xxx-24-HL6:	Belastingsspanning 450V Spoel 24V Belastingsspanning 750V Spoel 24V Belastingsspanning 1000V Spoel 24V
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Hongfa HFE82V-600 DC-relaisdetail

Spoelwaarde

Nominale spanning

Vd.c

Ophaalspanning

Vd.c

Uitvalspanning

Vd.c

Spoel weerstand

Ω (@23℃)

Spoelkracht

W (@23℃) Ca.

12

≤9

1-9

Rijden: 2,88x(1±7%)

Vasthouden: 14,4x(1±7%)

Rijvermogen: 50W

Houdkracht: 10W

24

≤18

2-18

Rijden: 11,52x(1±7%)

Bezit: 57,6x(1±7%)

Rijvermogen: 50W

Houdkracht: 10W

Contactgegevens

Contactregeling	1 formulier A
Neem contact op met Weerstand	Max. 0,1 mΩ (bij 20A)
Contactbeoordeling	600A
Mechanisch uithoudingsvermogen	2 x 10 ⁵ op
Max. Schakelspanning	1000 V DC
Max. Brekende stroom	2500A (800 VDC) 1op
Min. Toepassingsbelasting	6Vdc 1A
Huidige draagkracht	600A: continu.
	800A: 20 min
	1000A: 5 min
	3000A: 4 sec
	8000A: 10 ms

Elektrisch uithoudingsvermogen

Model	Versie	Omgevingstemperatuur	Contactbeoordeling	AAN: UIT	Elektrisch uithoudingsvermogen
HFE80V-600	1H	Kamertemperatuur	Maken Inschakelstroom 120A, C=1100uf Contactspanning 750Vdc	0,6s: 5,4s	5x10 ⁴ op
			Schakelen Stabiel 10A Contactspanning 800Vdc	0,05s: 20s	1x10 ⁵ op
			Schakelen Stabiele 100A Contactspanning 450Vdc	0,05s: 20s	1x10 ⁴ op
			Schakelen Stabiele 300A Contactspanning 750Vdc	0,05s: 20s	2000 operaties
			Schakelen Stabiele 600A Contactspanning 750Vdc	0,05s: 20s	500 bewerkingen
			Omgekeerd schakelen Stabiel -100A Contactspanning 750Vdc	0,05s: 20s	5x10 ³ op
			Omgekeerd schakelen Stabiel -300A Contactspanning 750Vdc	0,05s: 20s	1000 operaties
			Omgekeerd schakelen Stabiel -600A Contactspanning 750Vdc	0,05s: 20s	300 bewerkingen
			Breken Stabiel 2500A Contactspanning 800Vdc	0,05s op	1 op
			Breken Stabiele 600A Contactspanning 800Vdc	0,05s op	100 op

Mechanisch uithoudingsvermogen

Versie	Contactbeoordeling	Omgevingstemperatuur	AAN: UIT	Mechanisch uithoudingsvermogen
1H	Geen belasting	Kamertemperatuur	0,5s: 1,5s	2x10 ⁵op

Bestelinformatie

HFE82	V	-600	/XXX	-12	-H	L	6	(XXX)
Type HFE82
Toepassing V: Voertuig
Seriecode 600: 600A
Belastingsspanning nul: 450Vdc 750: 750Vdc 1000: 1000Vdc
Spoelspanning 12: 12Vdc 24: 24Vdc
Contacttype H: 1 formulier A
Spoelaansluiting L: Draad
Belastingafsluiting 6: Female + Cu-Bus-Bar-terminal
Speciale code Klantvraag (Klantvraag alleen voor speciale vereisten)

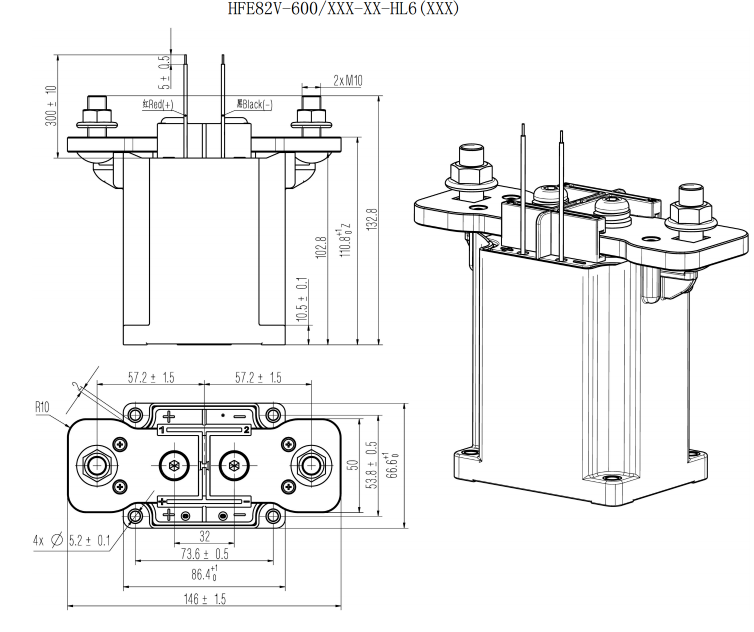

Overzichtsafmetingen

WX20250910-151613
