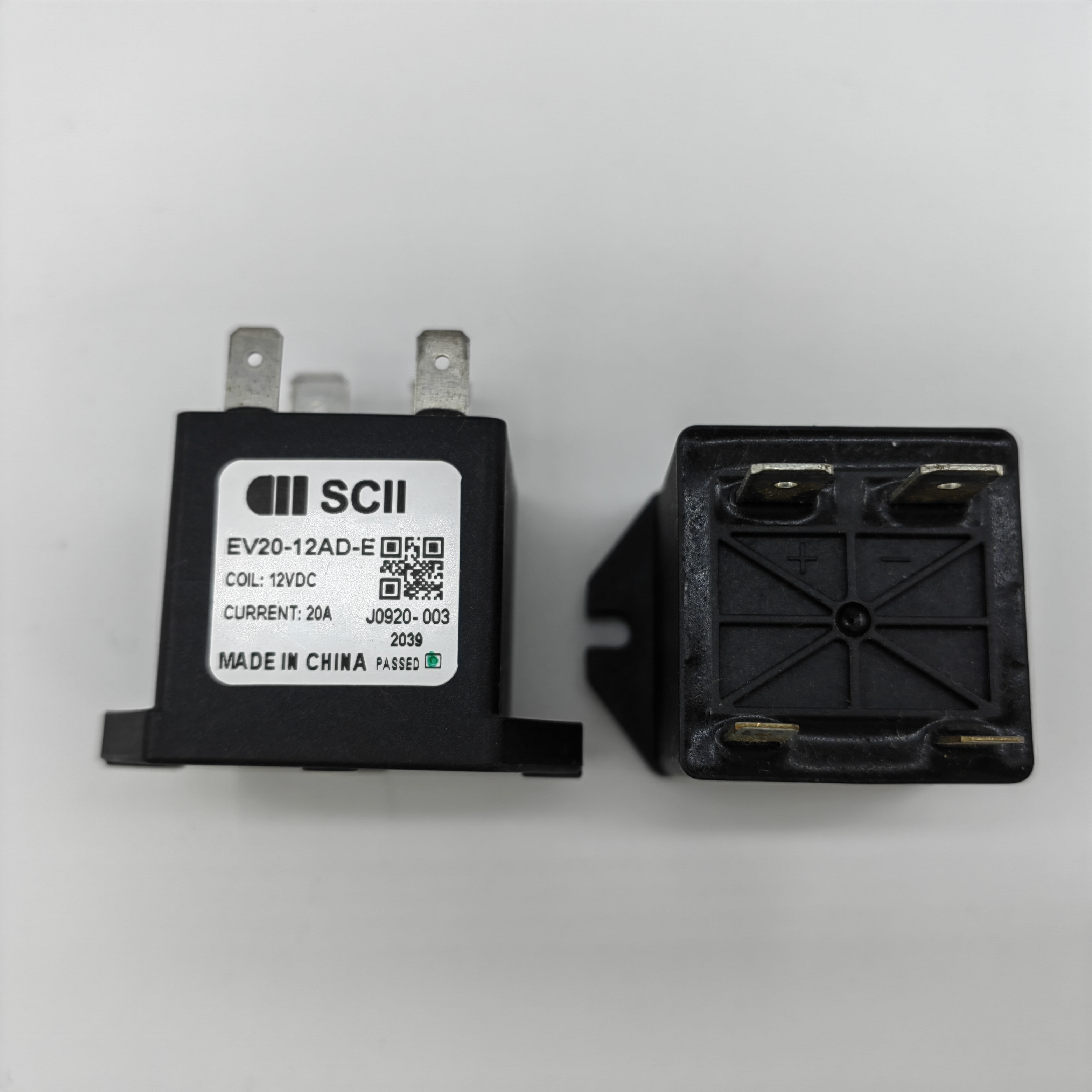

SCII EV20(-E)-serie DC-magneetschakelaar Belastingsspanning 750 VDC 20A Spoelspanning 12 VDC

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

EV20-12AD-E:	900V 20A Spoel 12V Normale vorm Stekkertype

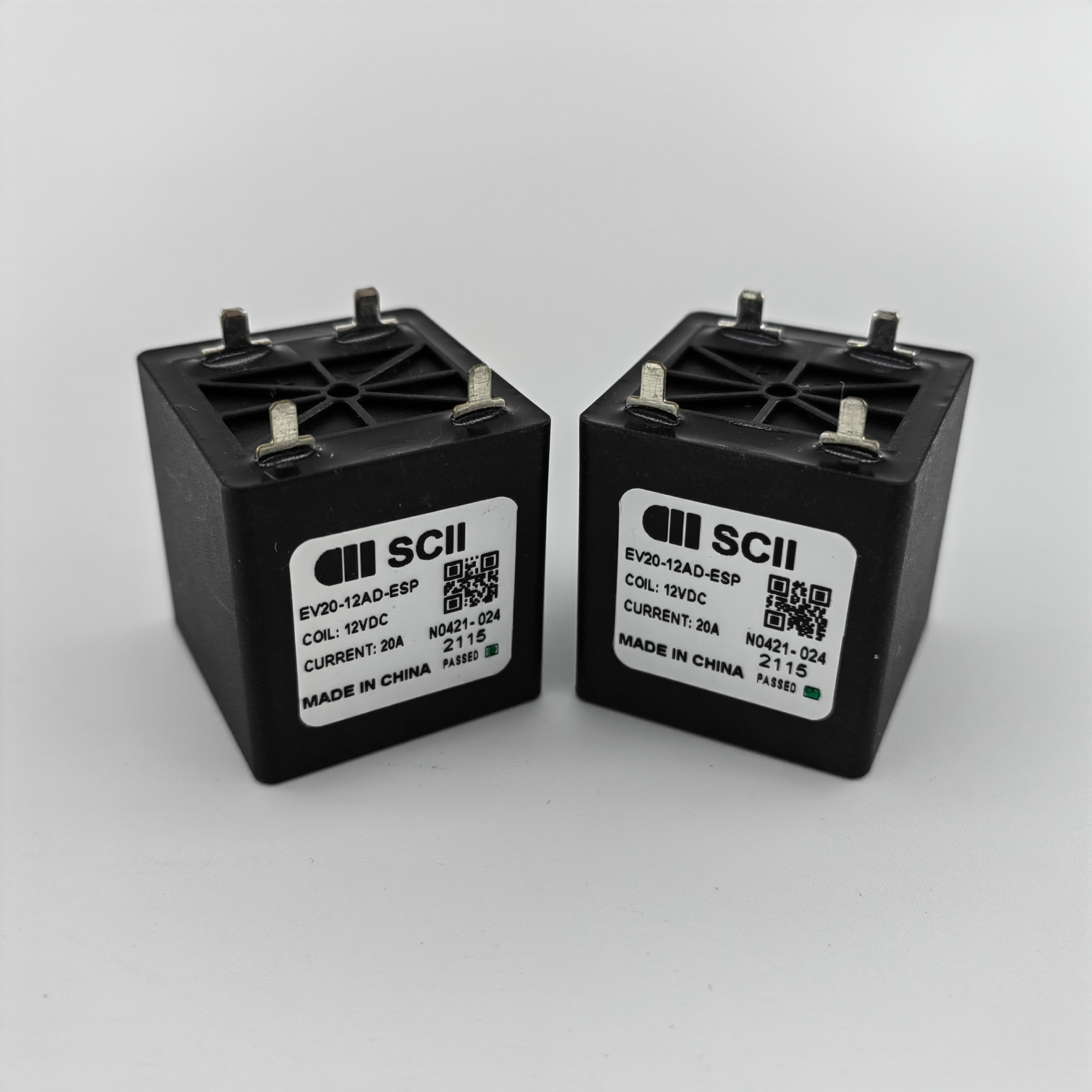

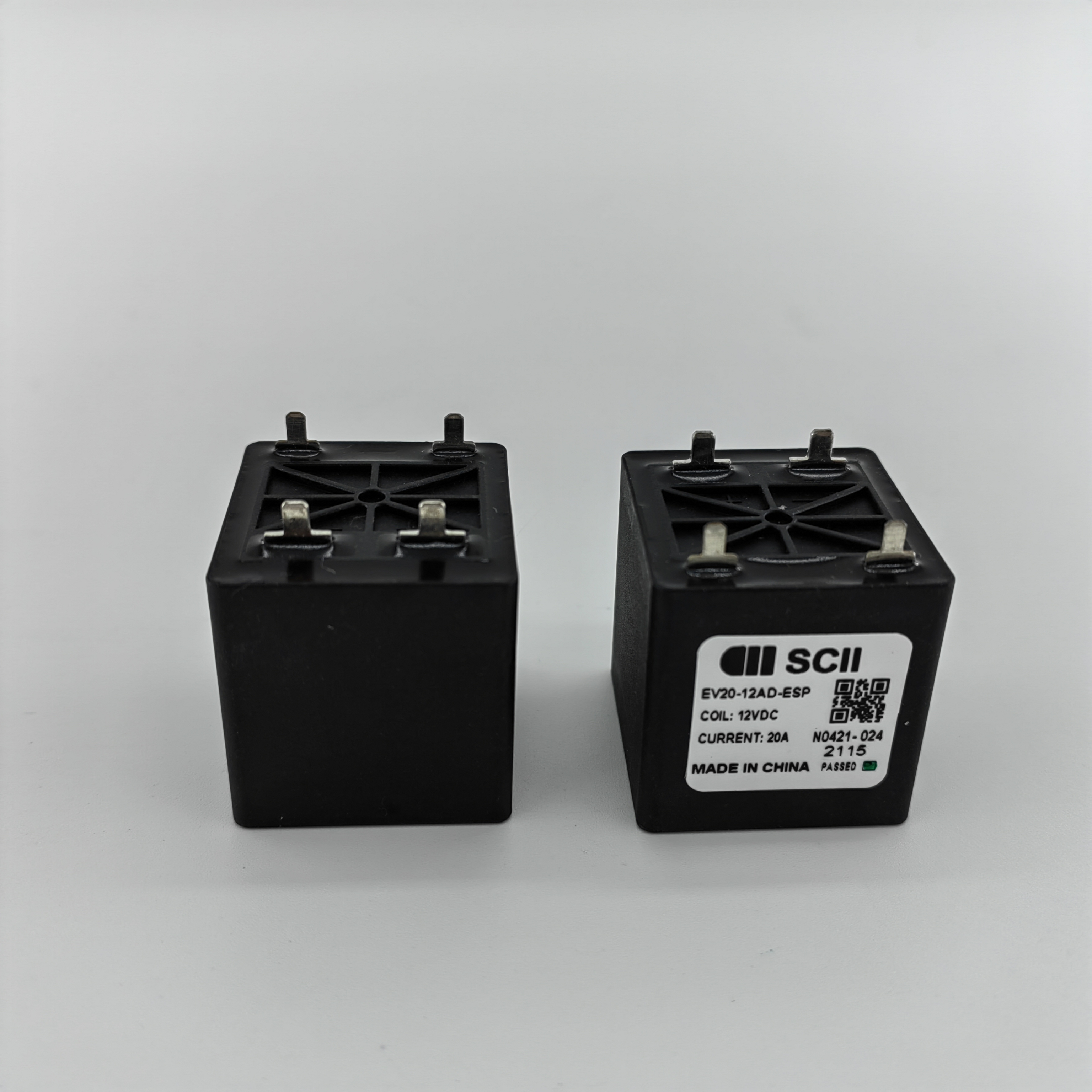

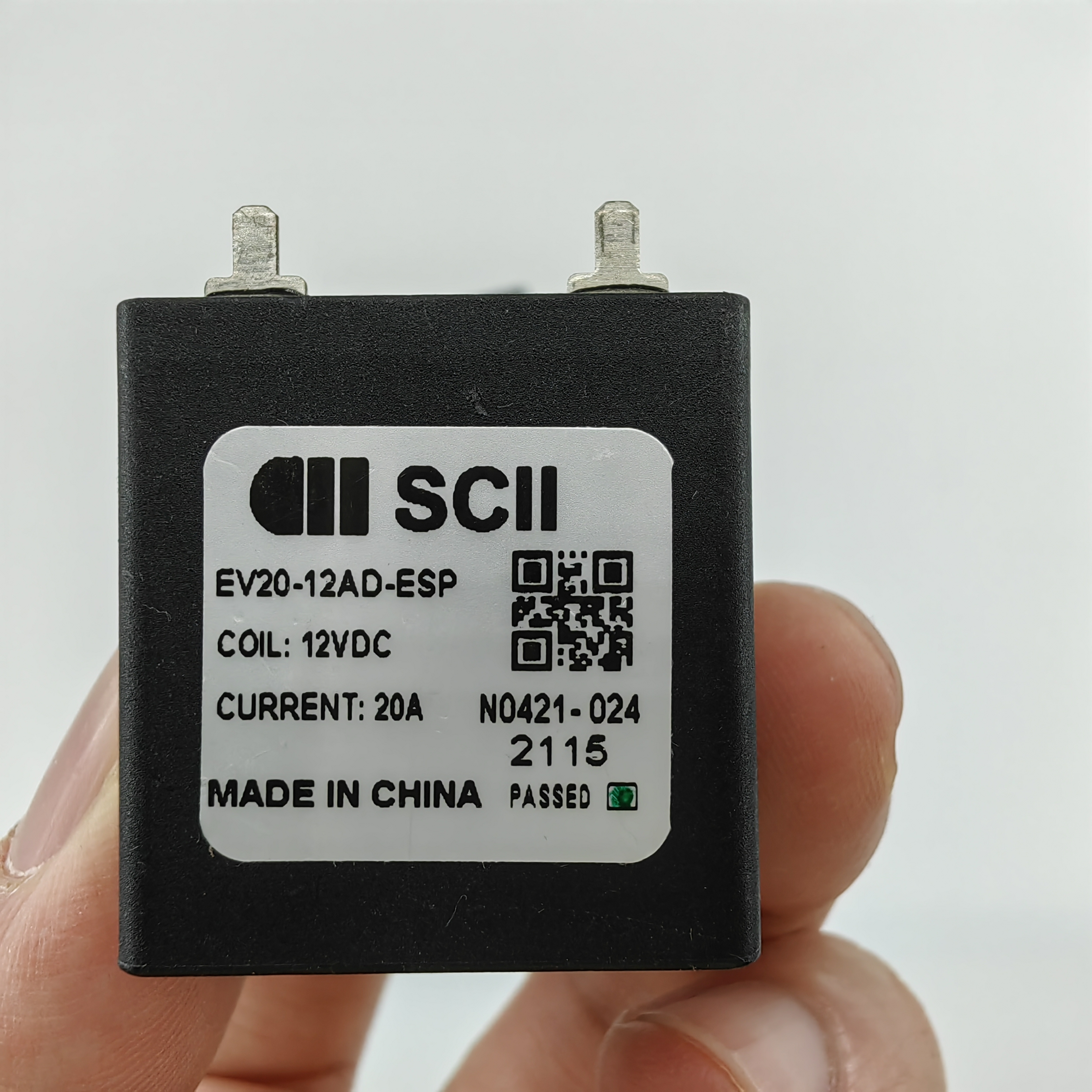

EV20-12AD-S:	900V 20A spoel 12V compacte vorm stekkertype
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

SCII LEV100-serie DC-schakelaardetail

Certificeringsinformatie

Nomenclatuur

Typisch onderdeelnummer	LEV100-	12	ADVERTENTIE	-E	S	P

Serie : LEV100=100A Schakelaar
Spoelspanning: 12=12Vdc
Montage: AD= Ondermontage
E=Economisch
Vorm: Nihil=Normaal S=Compact
Montage: Nil=Stekkertype P=PCB-lassen

Prestatiegegevens

Belangrijkste contactgegevens			Verwacht leven
Contactregeling		1 formulier A (SPST-NO)	Elektrisch uithoudingsvermogen (maken/breken)	Bekijk de onderstaande tabel
Max. Schakelspanning		750 Vdc	Mechanische levensduur	200.000 cycli
Nominale stroom		20A	Elektrisch uithoudingsvermogen e (Maak/Breek) 10A@450Vdc	10.000 cycli
Kortetermijnstroom		200A (3min)	Elektrisch uithoudingsvermogen e (Alleen maken) 20A@450Vdc	75.000 cycli
Diëlektrische weerstandsspanning (initieel)	Tussen geopende contacten	2500Vac 1mA 1min	Mechanische levensduur	200.000 cycli
Diëlektrische weerstandsspanning (initieel)	Tussen contacten naar spoel	3000Vac 1mA 1min
Isolatieweerstand (initieel)	Terminal naar terminal	Min. 1000 mΩ @500Vdc
Isolatieweerstand (initieel)	Terminal naar spoel	Min. 1000 mΩ @500Vdc
Spanningsdaling (initieel)		≤50mV@10A
Grensverleggend		30A@450Vdc, 5 cycli
Omgevingsgegevens			Bedien- en vrijgavetijd
Schok	Functional	196m/s² Sine halfware pluse	Bedien tijd	30 ms, maximaal. @20℃
Schok	Destructief	490m/s² Sinus halfware plus	Tijd vrijgeven	12 ms, maximaal. @20℃
Bedrijfstemperatuur		-40℃ - +85℃
Vochtigheid		5% - 85% RV
Gewicht		50g

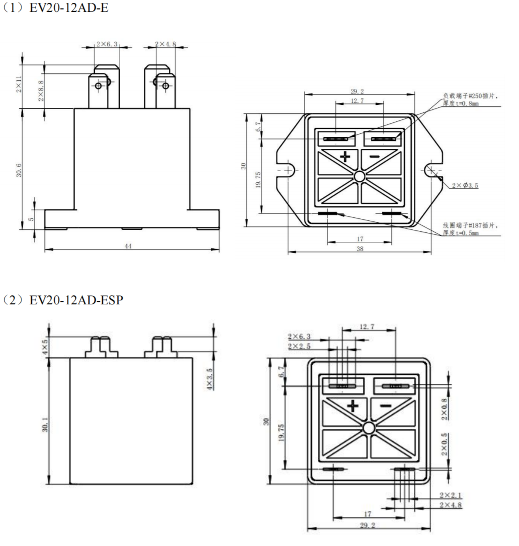

Overzichtsafmetingen

WX20250911-094857
