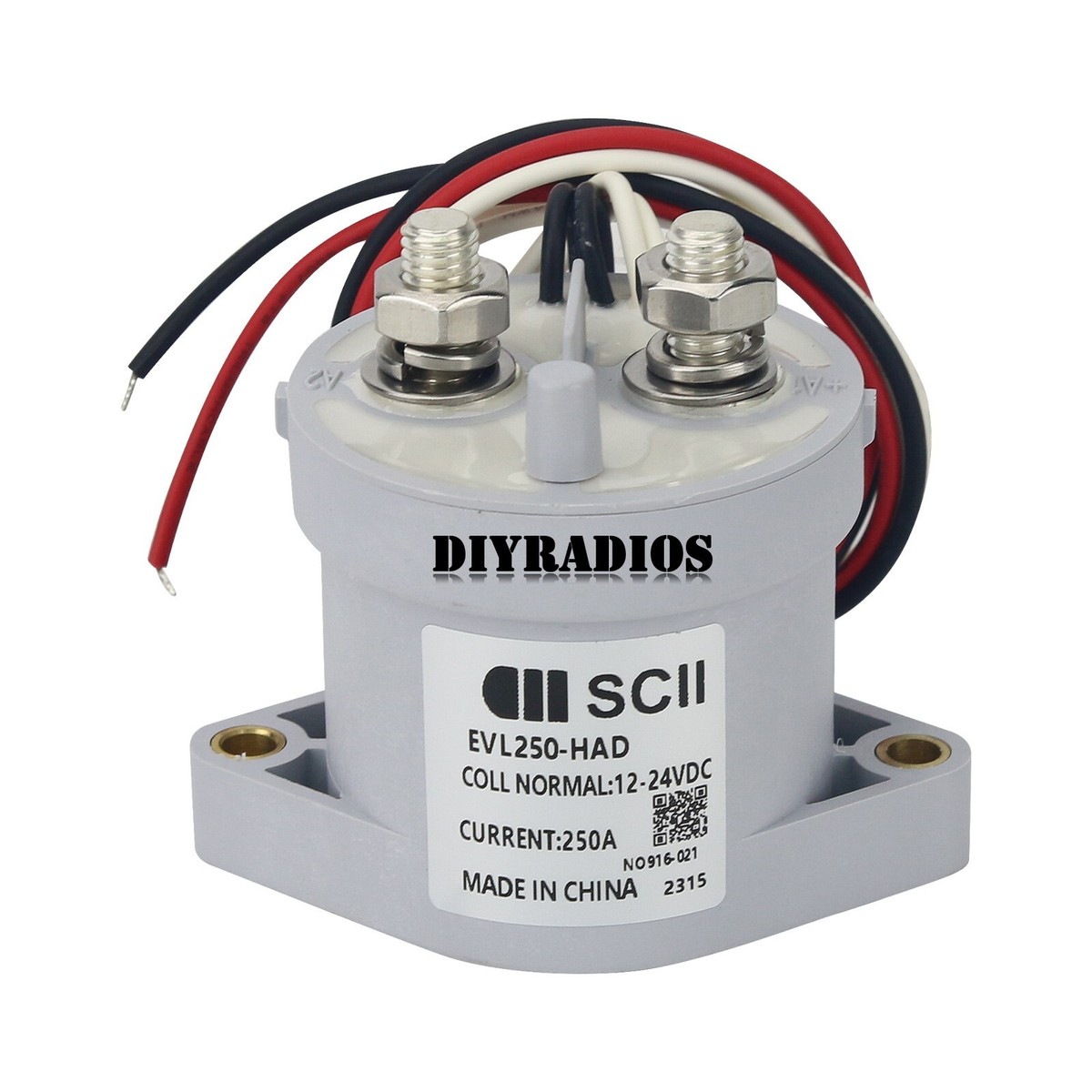

SCII EVL250-serie DC-schakelaar Belastingsspanning 900 VDC 250 A Spoelspanning 9-36 VDC

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

EVL250-AAD:	Normaal Open zonder Aux. Contacten
EVL250-HAD:	Normaal Open met Aux. Contacten
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

SCII EVL250-serie DC-schakelaardetail

Certificeringsinformatie

Voldoen aan RoHS (2011/65/EU)
Voldoe aan de norm van GB/T 14048.5-2017, CCC is gecertificeerd
Voldoen aan de normen van BS EN 60947-5-1:2004+A1:2009, CE is gecertificeerd
Voldoe aan de normen van IEC60947-5-1
UL is gecertificeerd, E490848

Nomenclatuur

Typisch onderdeelnummer	EVL250-	A	ADVERTENTIE	F	-01

Serie : EVL250=250A magneetschakelaar
Contactformulier: A=Normaal Open zonder Aux. Contacten H=Normaal Open met Aux. Contacten
Montage : AD=Bottom Mount
Belastingpolariteit: F=Niet-polaire belasting Nil=Polaire belasting
XX=Speciaal maatwerk

Prestatiegegevens

Belangrijkste contactgegevens			Verwacht leven
Contactregeling		1 formulier A (SPST-NO)	Elektrisch uithoudingsvermogen (maken/breken)	Bekijk de onderstaande tabel
Max. Schakelspanning		900 Vdc	Mechanische levensduur	200.000 cycli
Nominale stroom		250A	Hulp. Contact
Max. Kortsluitstroom		3000A@450Vdc (1s)	Hulp. Contactregeling	1 formulier A
Kortetermijnstroom		300A (7min) 400A (2min) 500A (1min)	Hulp. Contact Huidig Max.	2A@30Vdc 3A@125Vdc
Diëlektrische weerstandsspanning (initieel)	Tussen geopende contacten	4000Vdc 1mA 1min	Hulp. Contact Huidig Min.	100mA@8V
	Tussen contacten naar spoel	2200Vac 1mA 1min
Isolatieweerstand (initieel)	Terminal naar terminal	Min. 1000 mΩ @1000Vdc	Hulp. Contactweerstand Max.	0,417 ohm bij 30 Vdc 0,150 ohm bij 125 Vac
	Terminal naar spoel
Contactspanningsval (initieel)		Max. 125mV (250A)
Grensverleggend		2000A@450Vdc, 1 cyclus
Omgevingsgegevens			Bedien- en vrijgavetijd
Schok	Functional	196m/s² Sine halfware pluse	Bedien tijd	25 ms, maximaal. @20℃
	Destructief	490m/s² Sinus halfware plus	Tijd vrijgeven	12 ms, maximaal. @20℃
Bedrijfstemperatuur		-40℃ - +85℃
Vochtigheid		5% - 85% RV
Gewicht		0,95 pond (0,43 kg)

Spoelgegevens
Nominale spanning	9-36Vdc
Ophaalspanning	Max. 9Vdc
Min. Houdspanning	9Vdc
Uitvalspanning	Min. 6Vdc
Max. Inschakelstroom	3,8A
Gemiddelde houdstroom	0,13A@12Vdc 0,07A@24Vdc
Spoelkracht	1,56 W bij 12 V gelijkstroom 1,68 W bij 24 V gelijkstroom

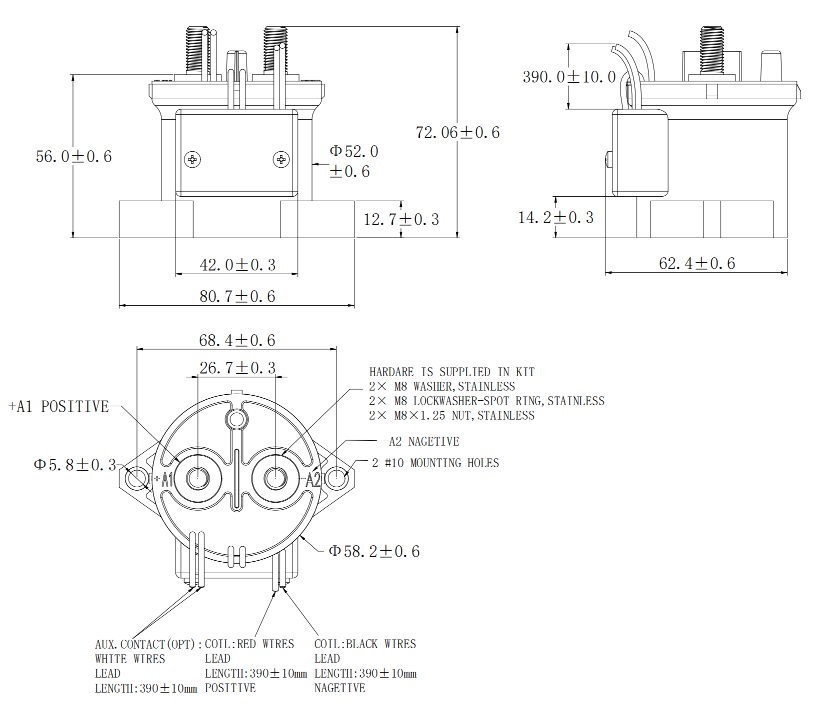

Overzichtsafmetingen

WX20250910-172223
