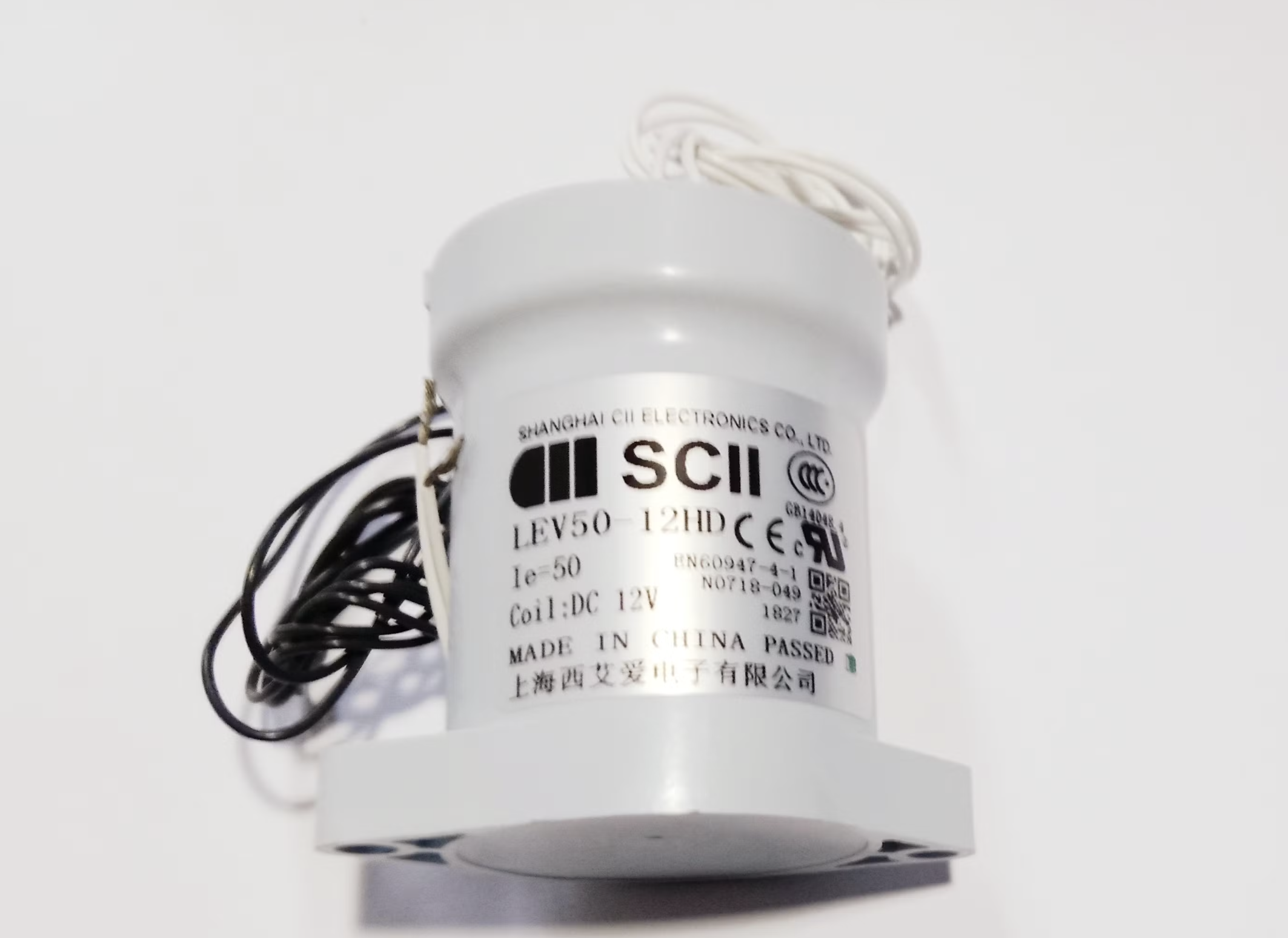

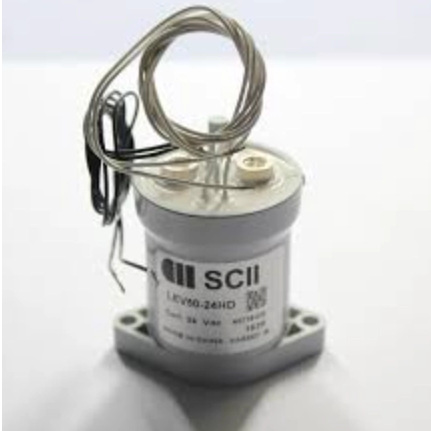

SCII LEV50-serie DC-schakelaar Belastingsspanning 1000 VDC 50A Spoelspanning 9-36 VDC

Hoogspanningsgelijkstroomschakelaar voor elektrisch voertuig, stroomdistributie, voorladen in de automobielsector

LEV50-12AD:	Normaal Open zonder Aux. Contacten
LEV50-24AD:	Normaal Open met Aux. Contacten
Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

SCII LEV50-serie DC-schakelaardetail

Certificeringsinformatie

Nomenclatuur

Typisch onderdeelnummer	LEV50-	A	ADVERTENTIE	-XX

Serie : LEV50=50A Schakelaar
Contactformulier: A=Normaal Open zonder Aux. Contacten H=Normaal Open met Aux. Contacten
Montage : AD=Bottom Mount

20= 1000 V

Prestatiegegevens

Belangrijkste contactgegevens			Verwacht leven
Contactregeling		1 formulier A (SPST-NO)	Elektrisch uithoudingsvermogen (maken/breken)	Bekijk de onderstaande tabel
Max. Schakelspanning		1000 Vdc	Mechanische levensduur	200.000 cycli
Nominale stroom		50A	Hulp. Contact
Max. Kortsluitstroom		2000A@320Vdc (1s)	Hulp. Contactregeling	1 formulier A
Kortetermijnstroom		300A (5min)	Hulp. Contact Huidig Max.	2A@30Vdc 3A@125Vdc
Diëlektrische weerstandsspanning (initieel)	Tussen geopende contacten	4000Vdc 1mA 1min	Hulp. Contact Huidig Min.	100mA@8V
	Tussen contacten naar spoel	2200Vac 1mA 1min
Isolatieweerstand (initieel)	Terminal naar terminal	Min. 1000 mΩ @1000Vdc	Hulp. Contactweerstand Max.	0,417 ohm bij 30 Vdc 0,150 ohm bij 125 Vac
	Terminal naar spoel
Neem contact op met Weerstand		Max. 10mΩ@6Vdc 1A
Grensverleggend		1500A@450Vdc, 1 cyclus
Omgevingsgegevens			Bedien- en vrijgavetijd
Schok	Functional	196m/s² Sine halfware pluse	Bedien tijd	30 ms, maximaal. @20℃
	Destructief	490m/s² Sinus halfware plus	Tijd vrijgeven	12 ms, maximaal. @20℃
Bedrijfstemperatuur		-40℃ - +85℃
Vochtigheid		5% - 85% RV
Gewicht		0,95 pond (0,43 kg)

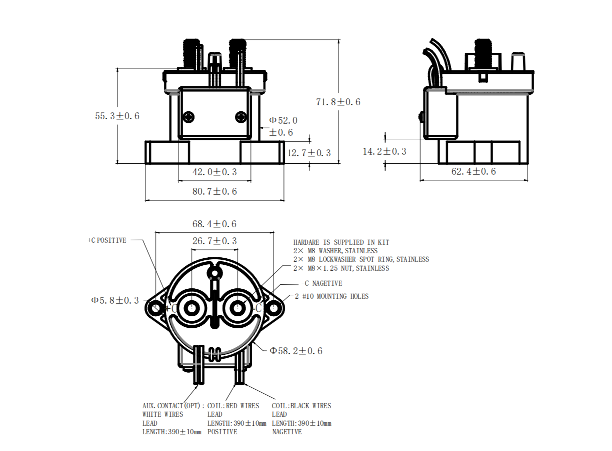

Overzichtsafmetingen

WX20250911-091610
