EV100
TE
| Hoeveelheid: | |
|---|---|

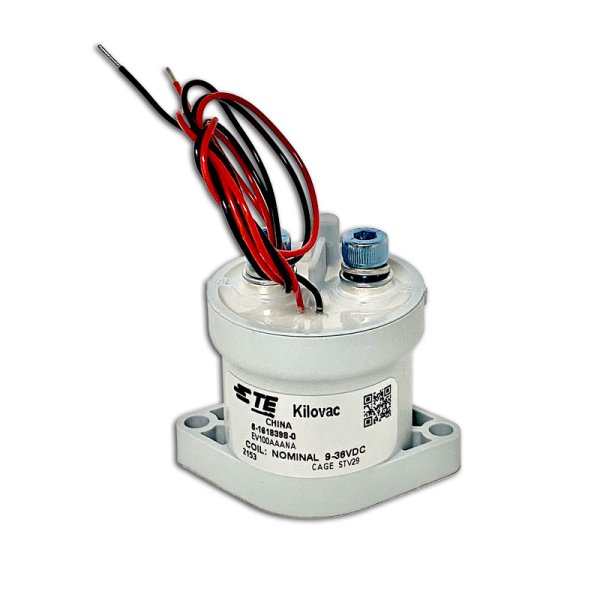

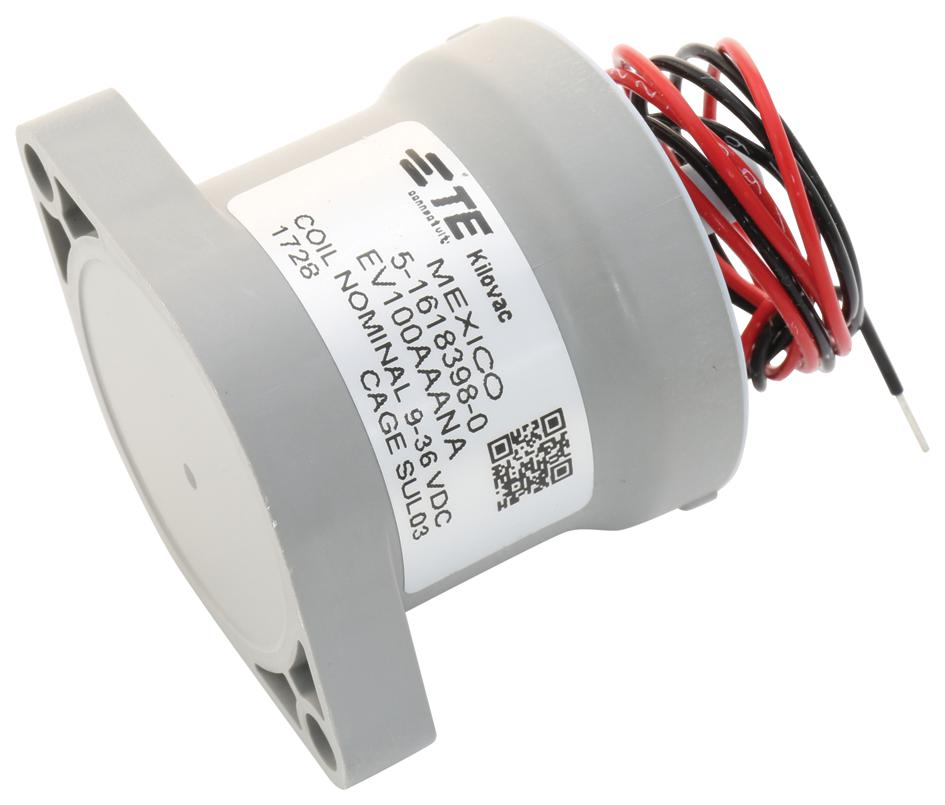

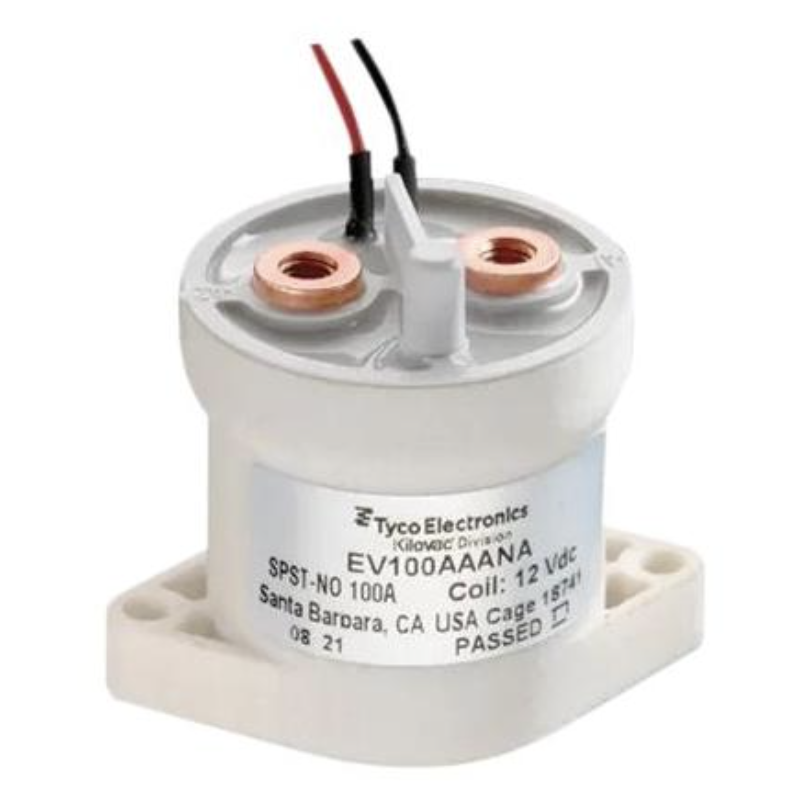

Contactor uit de EV100-serie met 1 vorm X-contacten, nominaal 100A continu, 600Vdc
 | Productfeiten |
Hermetisch afgesloten
Werkt in explosieve/agressieve omgevingen zonder oxidatie of verontreiniging van contacten, tijdens lange perioden van niet-gebruik
8 kV-isolatie tussen open contacten maakt gebruik voor hoogspanningsisolatie en transport mogelijk
De spoeleconomiser maakt werking tussen 9-36VDC mogelijk
Ontworpen en gebouwd in overeenstemming met AS 9100.
| Sollicitatie |
Isolatie van stroom-/motorbesturingscircuits, circuitbeveiliging en veiligheid in industriële machines
Automotive vattery-switching en back-up
Schakelen tussen omvormers voor zonne-energie
Auto-vooraf opladen
Testapparatuur
Stroomdistributie
| Elektrische gegevens |
Contactopstelling: SPST-NO (formulier X., dubbele uitvoering)
Spanningsbereik: 5-600Vdc bij 100A
50K cycli Make/Break: 50A bij 400Vdc
25K cycli Make/Break: 50A bij 600Vdc
Houdstroom: 0,15A bij 24Vdc
Bedrijfstijd: maximaal 30 ms.
| Spoelgegevens (interne spoeleconomiser) | |
| Spoelspanningsbereik | 9-36 Vdc |
| Maximale pick-upstroom (20℃) | 1,5A |
| Gemiddelde houdstroom (20℃) | 0,25A bij 12Vdc/0,15A bij 24Vdc |
| Pick-upspanning (20℃) | ≥ 9Vdc |
| Uitvalspanning | ≤ 8Vdc |
| Ophaalpuls (max.) | 100 ms |
| Rolweerstand ±5% (20℃) | 8,0 Ohm |
| Frequentie spoeleconomiser | 19,6 kHz |
| Spoelvermogen typ. (boven temperatuurbereik) | 3-4W |

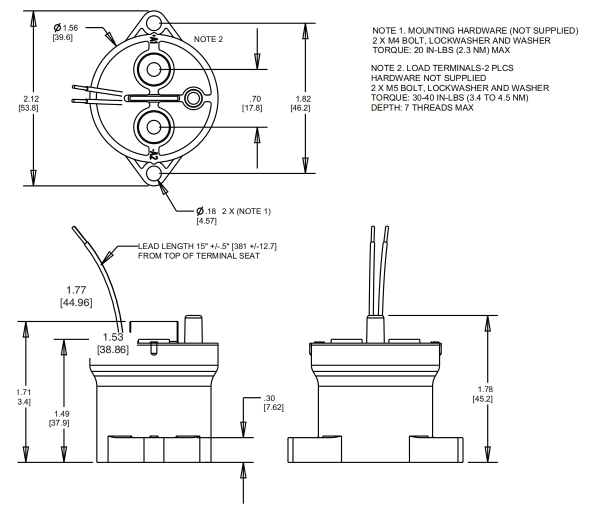

| Omtrekafmetingen Bodemmontage |
