EV200
TE
| Hoeveelheid: | |
|---|---|

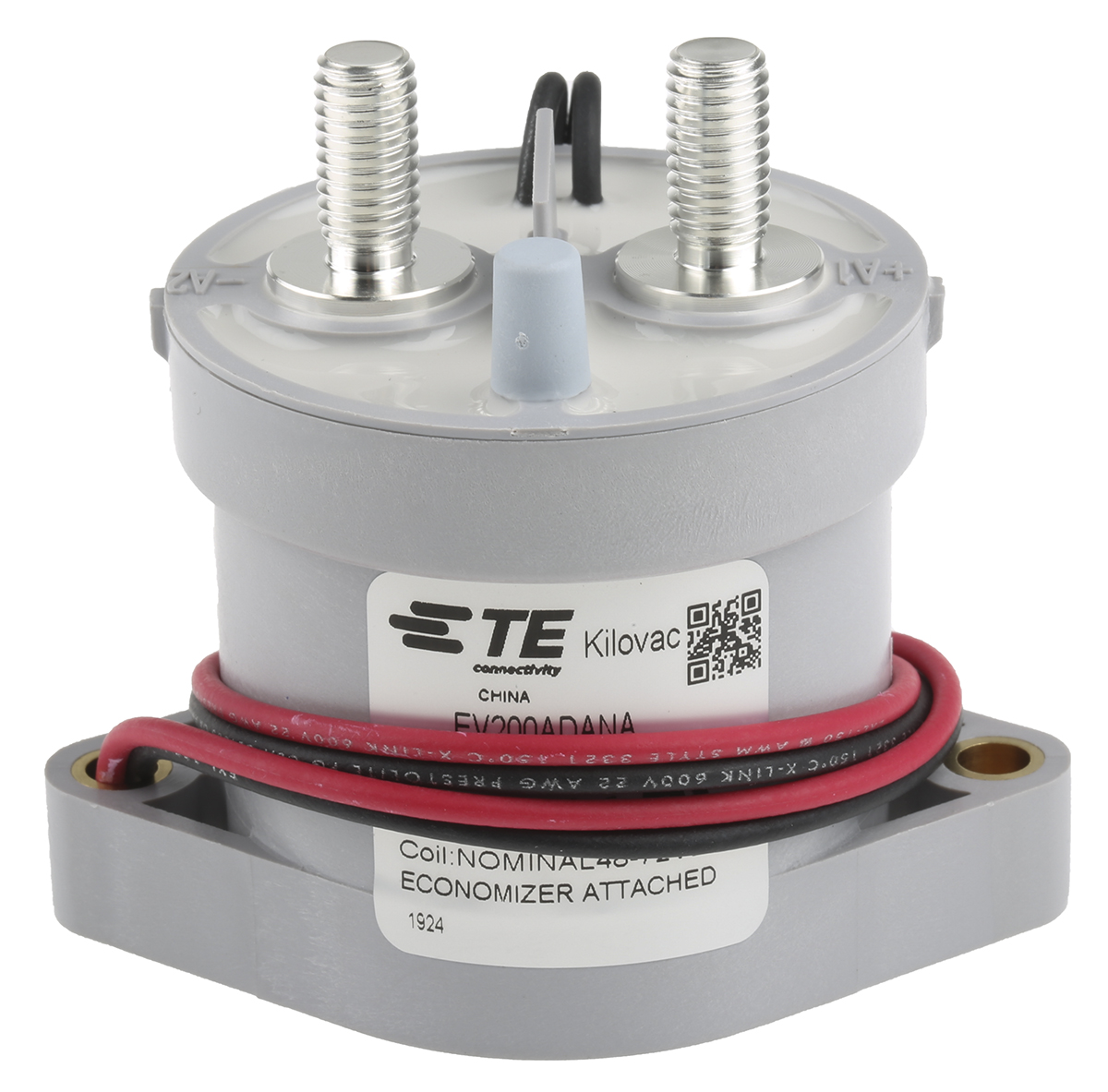

Contactor uit de EV200-serie met 1 vorm X-contacten, nominaal 500+A continu, 12-900Vdc
 | Productfeiten |
Ontworpen als de kleinste, lichtste en goedkoopste afgedichte contactor in de sector met een stroomsterkte (500+A carry, 2000A interrupt bij 320VDC)
Ingebouwde spoeleconomiser --- slechts 1,7 W houdt stroom vast bij 12 VDC en beperkt de EMF tot 0 V. Er zijn ook modellen verkrijgbaar waarvoor een externe economiser nodig is.
Optioneel hulpcontact voor eenvoudige controle van de positie van het stroomcontact.
Hermetisch afgesloten
Veelzijdige spoel-/stroomaansluitingen
UL-erkend voor de VS en Canada (bestand E208033) Alle contactwaarden en spoelversies zijn mogelijk niet UL-erkend
CE-markering voor EG-toepassingen
AIAG QS9000 ontworpen, gebouwd en goedgekeurd
RoHS-versies beschikbaar
| Sollicitatie |
Isolatie van stroom-/motorbesturingscircuits, circuitbeveiliging en veiligheid in industriële machines
Automotive vattery-switching en back-up
Schakelen tussen omvormers voor zonne-energie
Auto-vooraf opladen
Testapparatuur
Stroomdistributie
| Prestatiegegevens |
| Bedrijfsspanning spoel (geldig boven temperatuurbereik) | |||
| Spanning (werkt) | 9-36VDC | 32-95VDC | 48-95VDC |
| Spanning (max.) | 36VDC | 95VDC | 95VDC |
| Pickup (sluiten) Spanning Max. | 9VDC | 32VDC | 48VDC |
| Houdspanning (min.) | 7,5 VDC | 22VDC | 34VDC |
| Uitval (open) Spanning (min.) | 6VDC | 18VDC | 27VDC |
| Inschakelstroom (max.) | 3,8A | 1,3A | 0,7A |
| Houdstroom (gem.) | 0,13A bij 12V 0,07A bij 24V | 0,03A bij 48V | 0,02A bij 72V |
| Inschakeltijd (max.) | 130 ms | 130 ms | 130 ms |
| Contactregeling, stroomcontacten | 1 formulier A (SPST-NO) |
| Nominale bedrijfsspanning | 12-900 V DC |
| Continue (draag)stroom, typisch | 500A@85℃, 400mcm geleiders |
| Contactondersteuning, typ. (@200A) | 0,2 mohm |
| Mechanische levensduur | 1 miljoen cycli |
| Contactregeling, hulpcontacten | 1 formulier A (SPST-NO) |
| Hulp. Contactstroom, Max. | 2A@30VDC 3A@25VAC |
| Hulp. Contactstroom, Min. | 100mA@8V |
| Omgevingstemperatuur tijdens gebruik | -40℃ tot +85℃ |
| Gewicht | 0,43 kg |

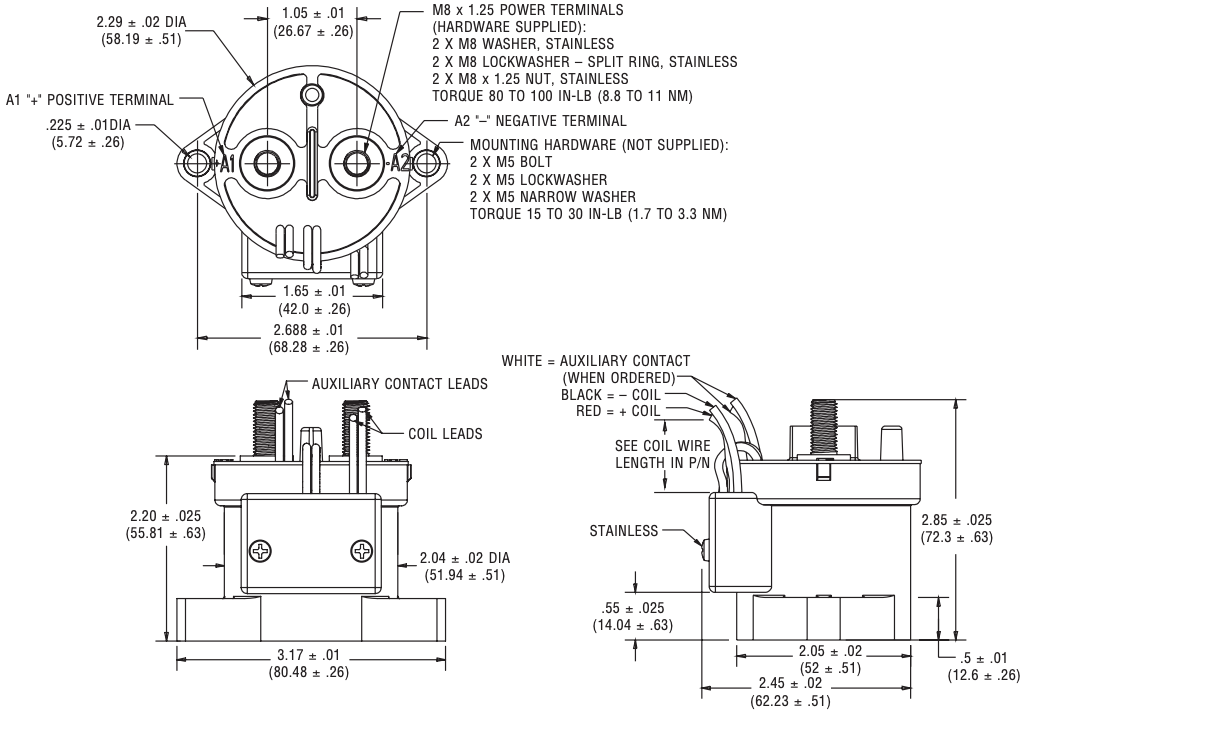

| Omtrekafmetingen Bodemmontage |
