LEV100
TE

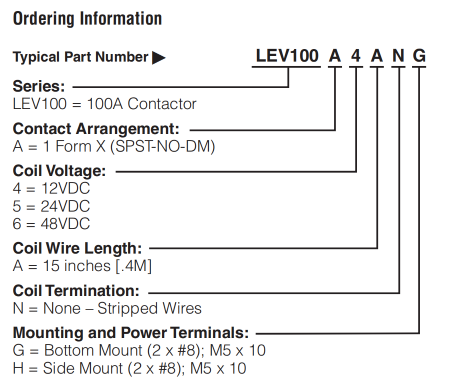

| LEV100A4ANG: | |
|---|---|
| LEV100A5ANG: | |
| LEV100A6ANG: | |
| LEV100A4ANH: | |
| LEV100A5ANH: | |
| LEV100A6ANH: | |
| Hoeveelheid: | |

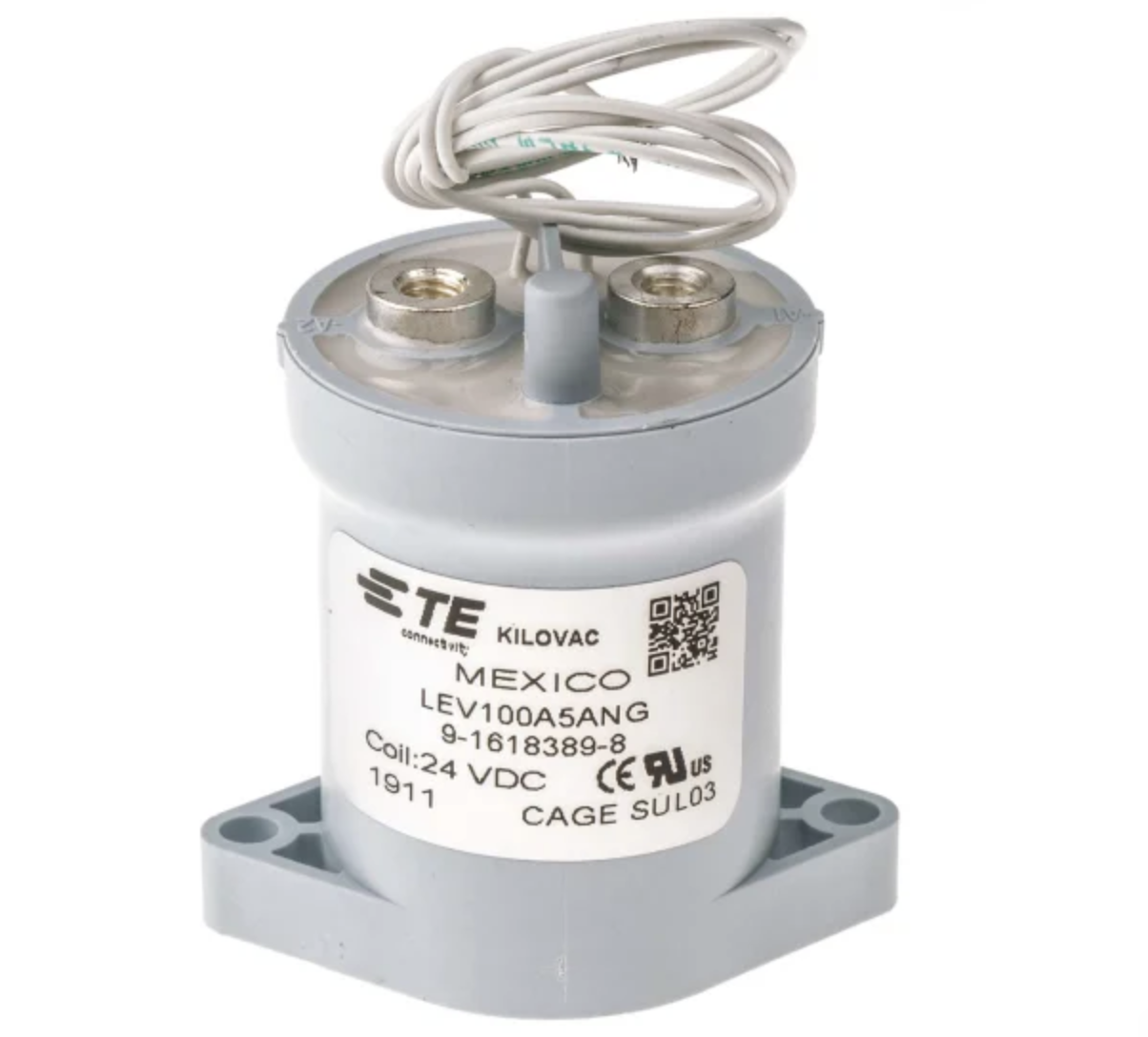

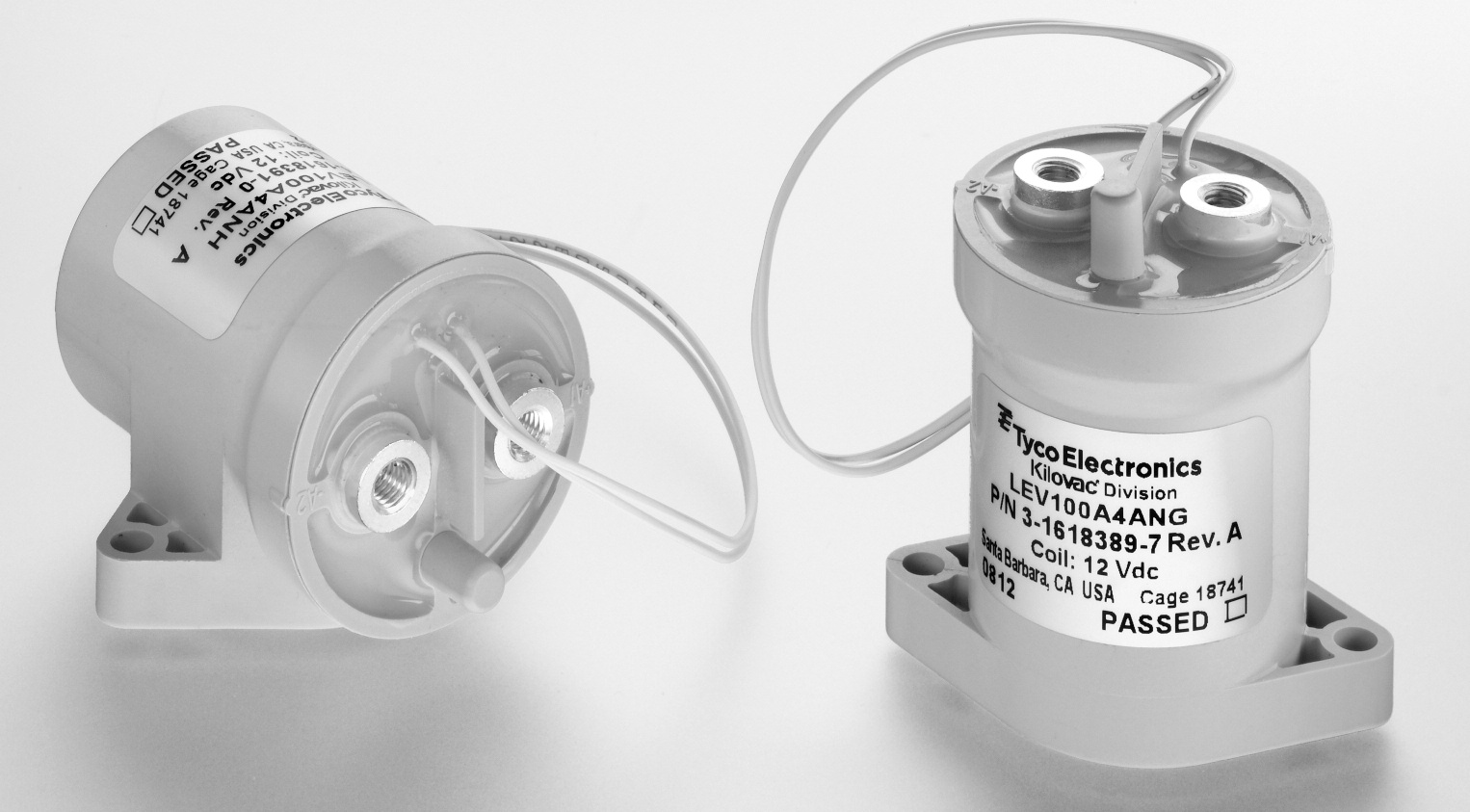

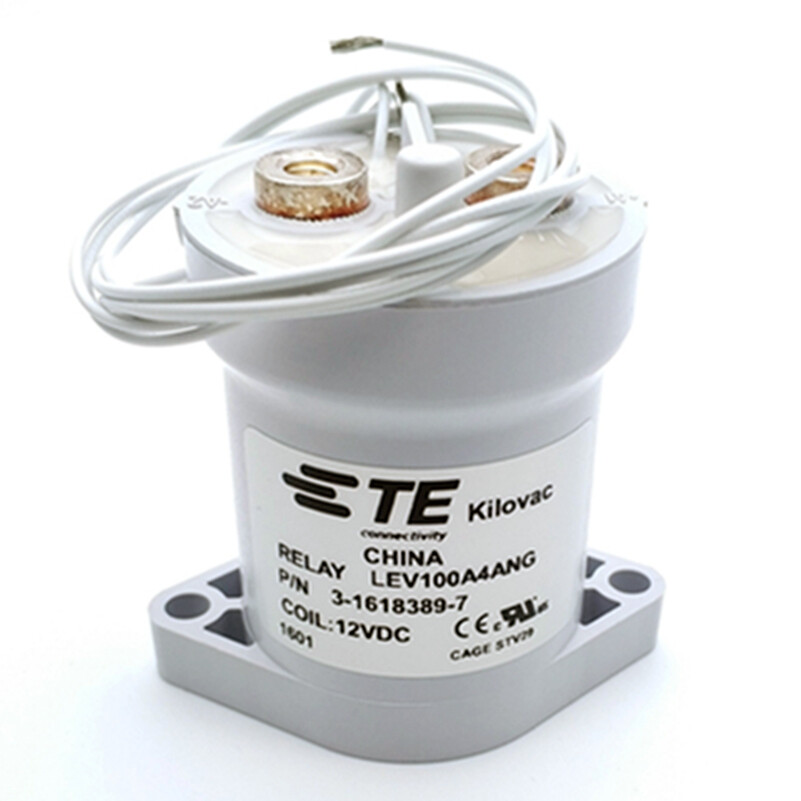

LEV100-serie 900Vdc-schakelaar met 1 vorm X-contacten, nominaal 100A continu, 12,24,48Vdc
 | Productfeiten |
Hermetisch afgesloten --- intrinsiek veilig. Werkt in explosieve/agressieve omgevingen of bij besmetting van contacten, inclusief lange periodes van niet-gebruik
8 kV-isolatie tussen open contacten maakt gebruik voor hoogspanningsisolatie en transport mogelijk
Spoelen van 12, 24 en 48 Vdc
Ontworpen en ingebouwd volgens AIAG QS9000
Massieve koperen contacten
UL erkend voor de VS en Canda (dossier E208033). Het is mogelijk dat niet alle contactclassificaties en spoelversies UL-erkend zijn
RoHS-versies beschikbaar
| Sollicitatie |
Isolatie van stroom-/motorbesturingscircuits, circuitbeveiliging en veiligheid in industriële machines
Automotive vattery-switching en back-up
Schakelen tussen omvormers voor zonne-energie
Auto-vooraf opladen
Testapparatuur
Stroomdistributie
| Prestatiegegevens |
| Bedrijfsspanning spoel (geldig boven temperatuurbereik) | |||
| Spanning (werkt) | 12VDC | 24VDC | 48VDC |
| Spanning (max.) | 16VDC | 28VDC | 52VDC |
| Ophaalspanning (20℃). | 8VDC | 16VDC | 33VDC |
| Uitval (open) spanning | ≤1,2VDC | ≤2,4 VDC | ≤4,8VDC |
| Spoelstroom (nominaal bij 20℃, 12Vdc) | 461mA | 250mA | 122mA |
Spoelvermogen Nominaal@Vnom,+20 ℃ | 5,5 W | 6,0 W | 6,0 W |
| Pickup (sluiten) Spanning Max. @85℃ | 9,6Vdc | 19,2Vdc | 38,4Vdc |
| Rolweerstand Nominaal @ 20℃±5% (ohm) | 26 | 96 | 392 |

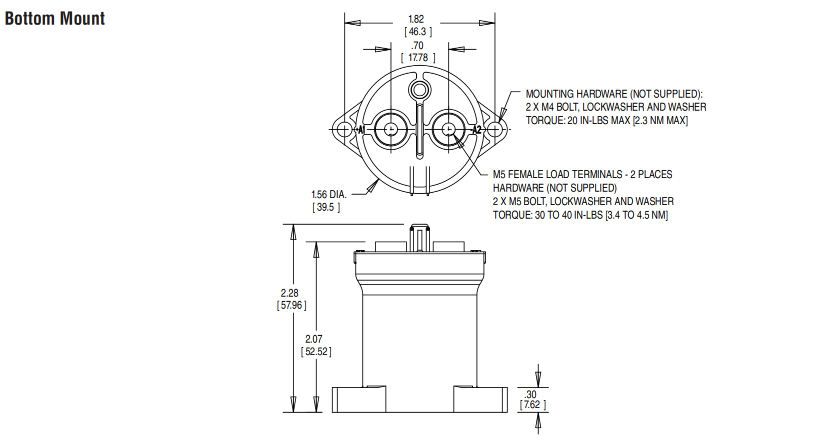

| Omtrekafmetingen Bodemmontage |
