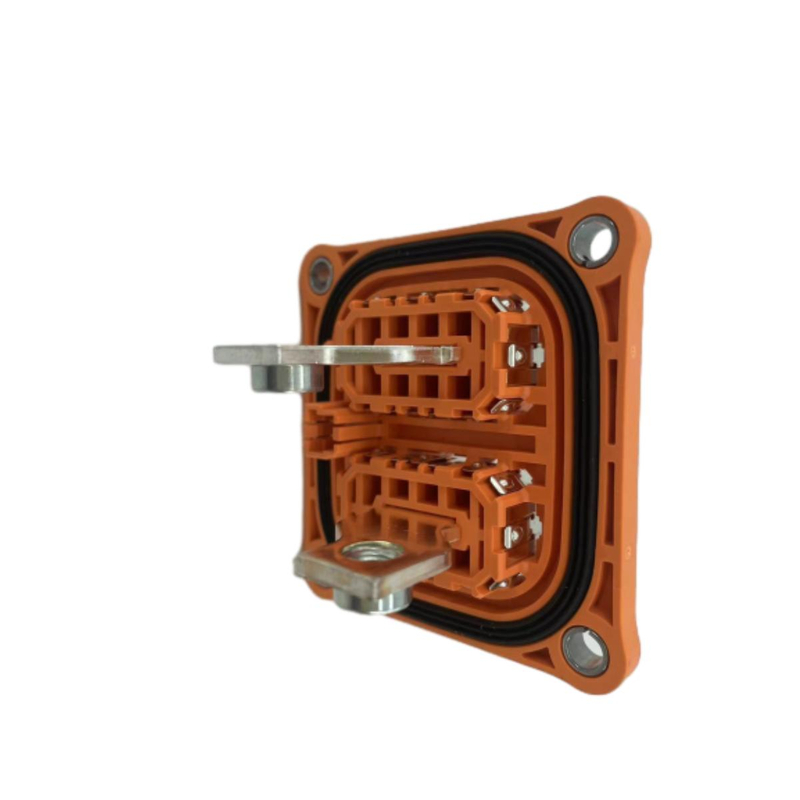

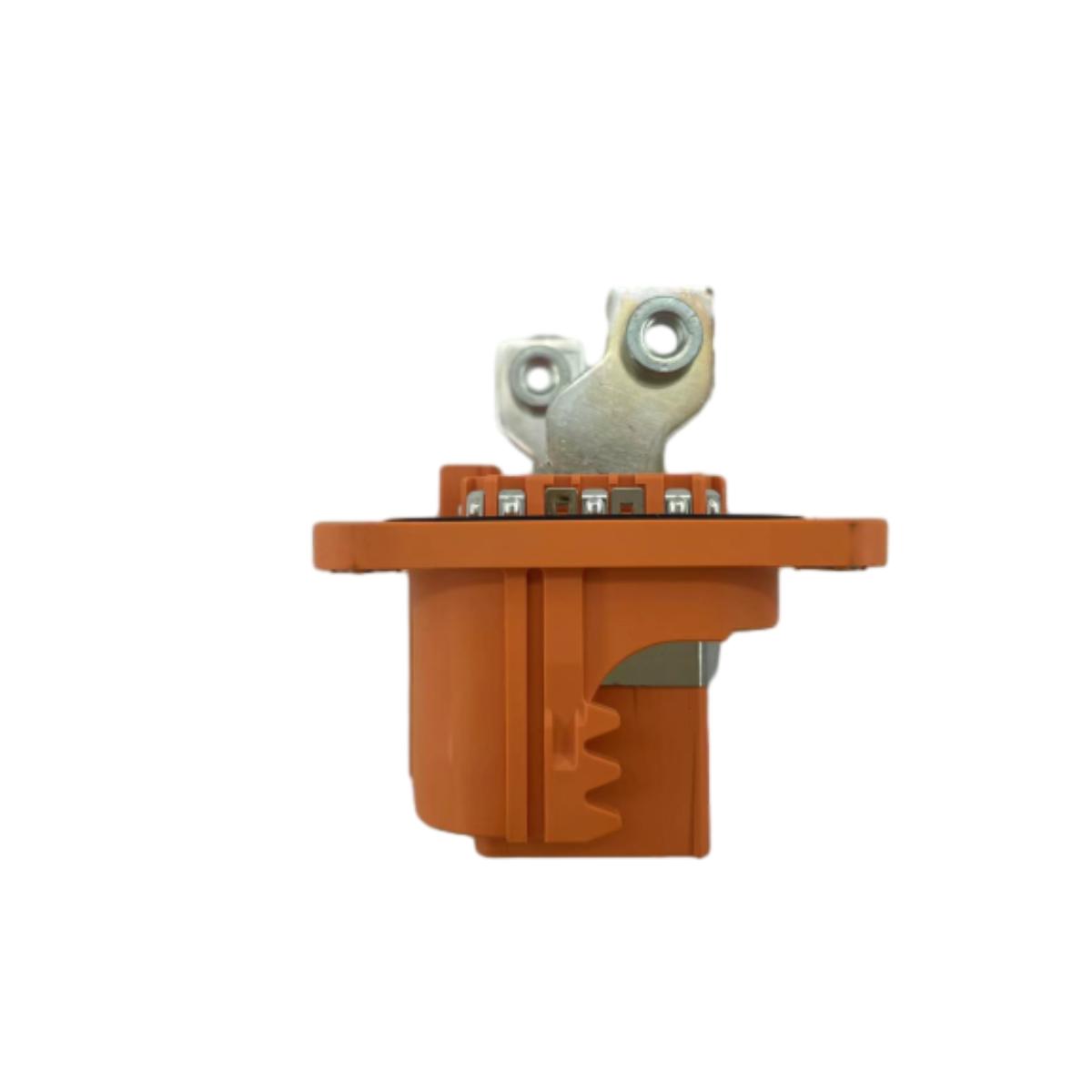

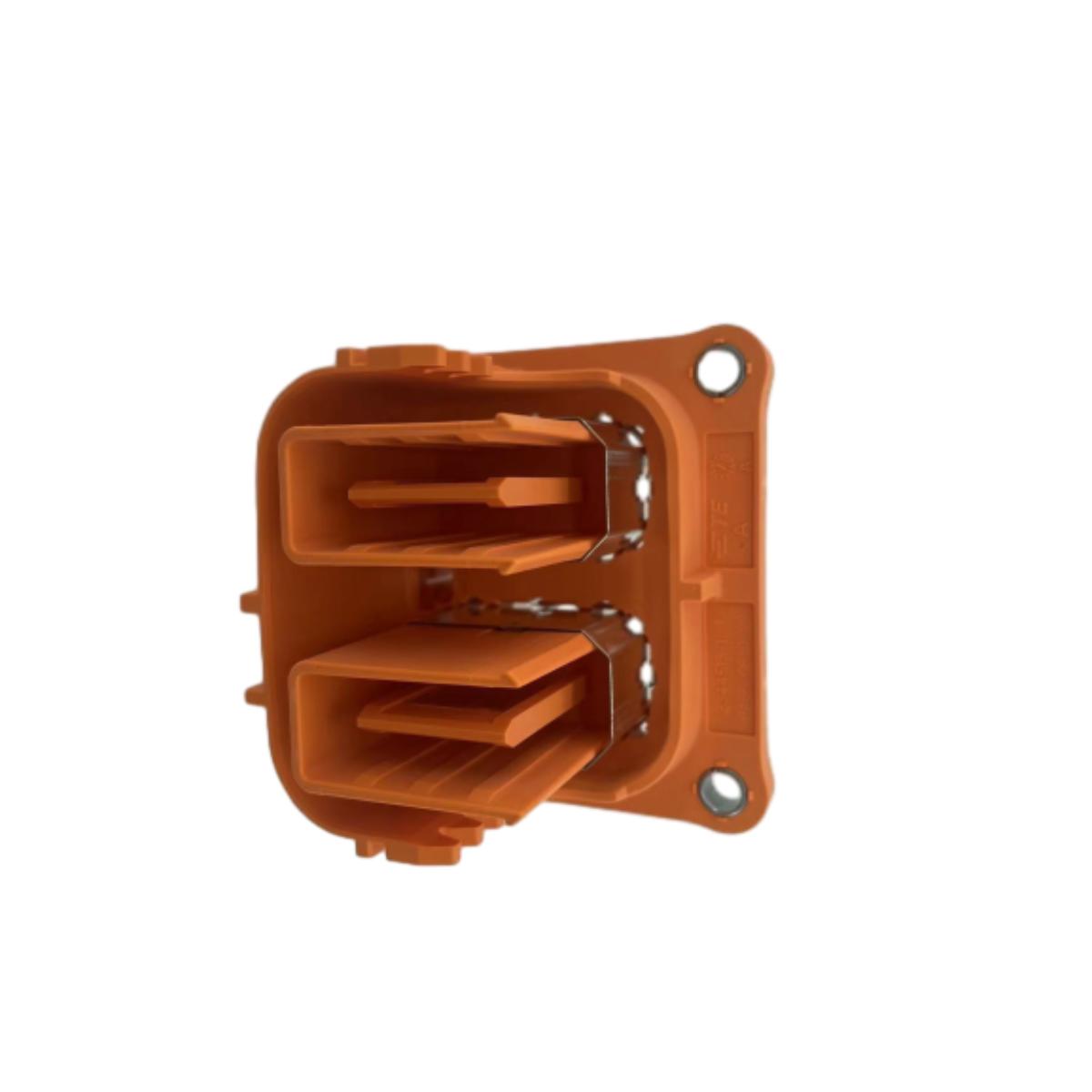

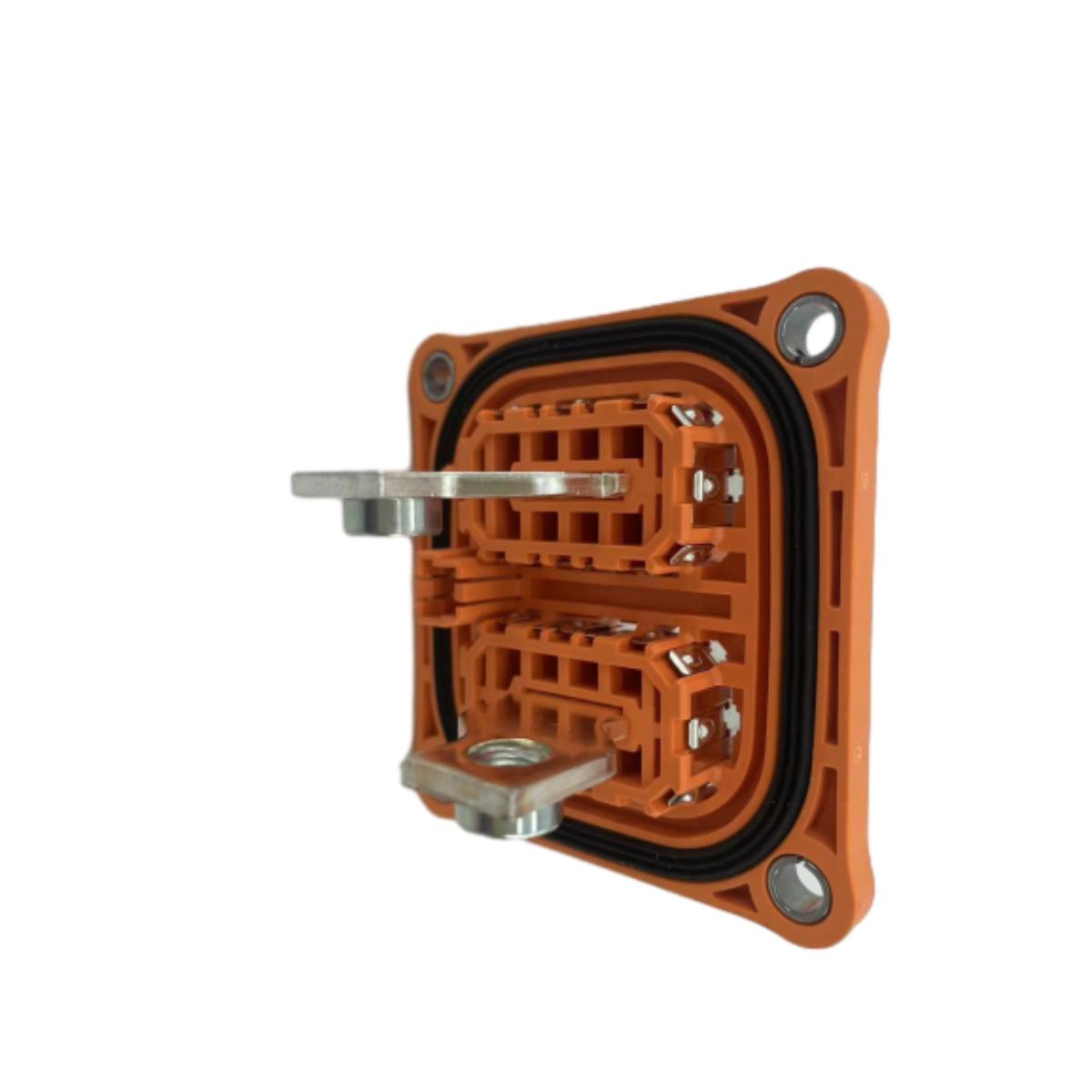

PCON21 2POS 90° 180°
TE Connectiviry
| Hoeveelheid: | |
|---|---|
Belangrijkste kenmerken
De PCON21-connector is beschikbaar voor 4 verschillende sleutel- of polarisatieconfiguraties met een hendel voor lage koppel-/ ontkoppelkrachten. Het connectorsysteem omvat de 21 mm stroomcontacten en een geïntegreerd High Voltage Interlock (HVIL) systeem. De behuizingen zijn oranje gegoten om een hoogspanningssysteem aan te duiden;
De PCON21-connector is ontworpen om te voldoen aan de LV215-1-specificaties en voor een metrisch draaddiameterbereik van 50 mm² tot 95 mm² (volgens LV216-2). De connector is voorzien van geleidende EMI-schermen om de uitgestraalde emissies in de toepassing te verminderen.

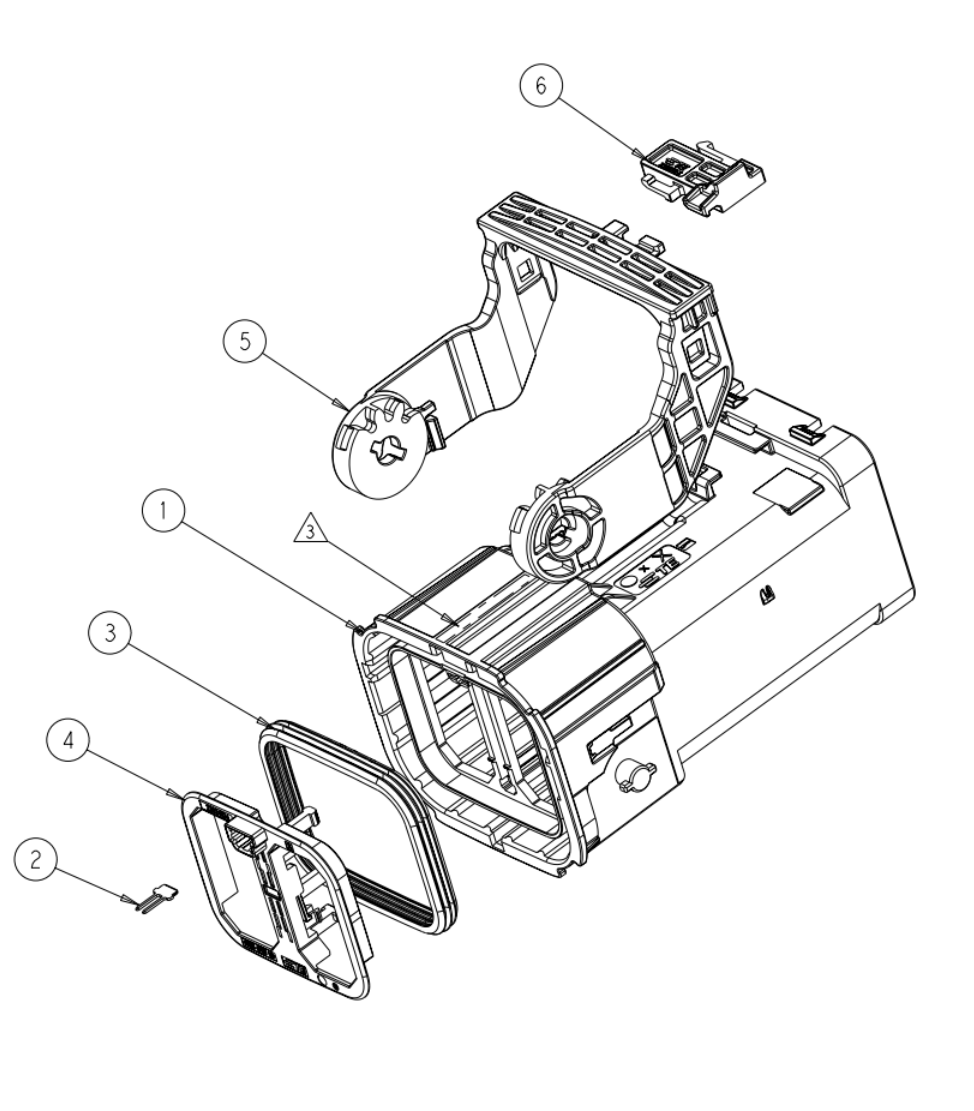

Modellijst

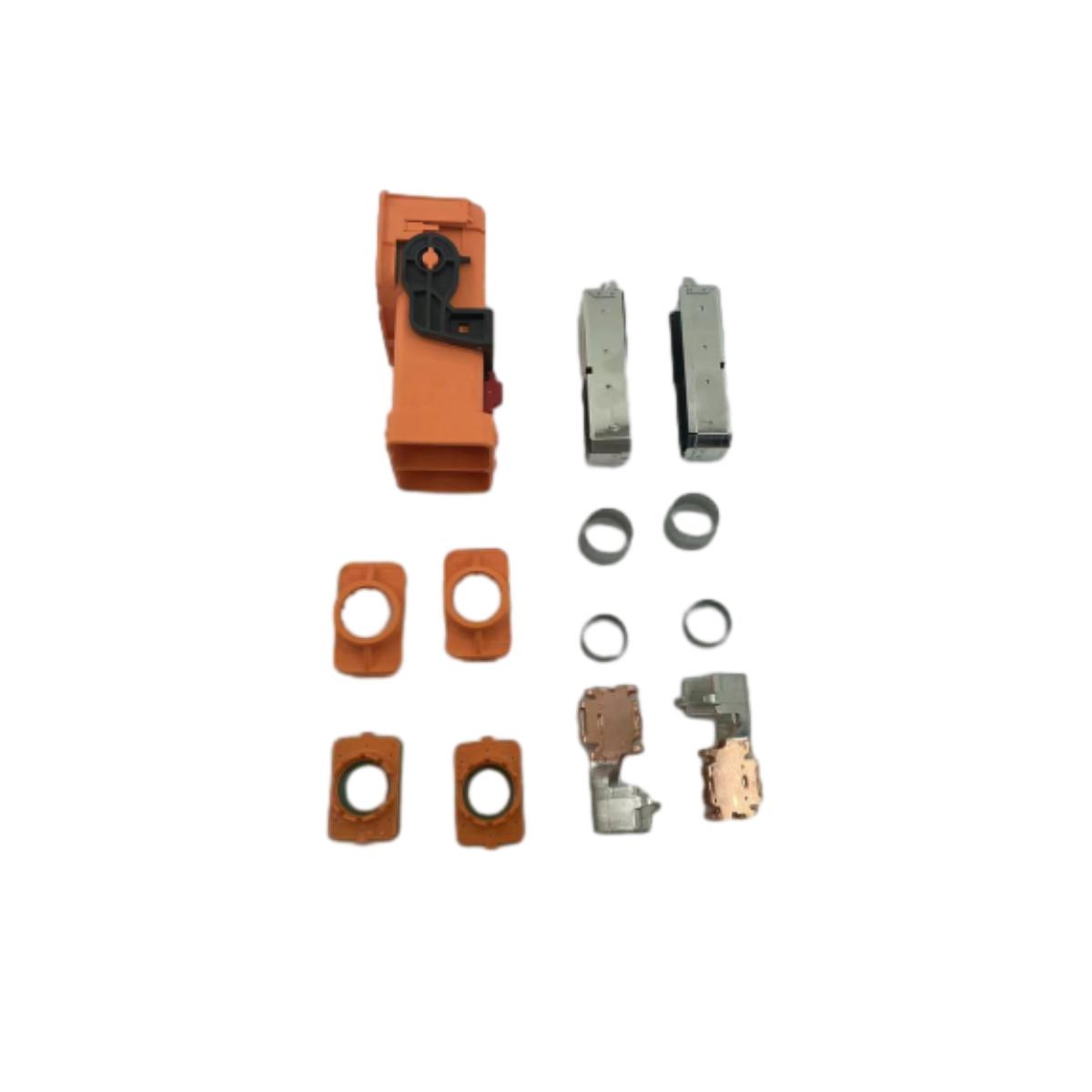

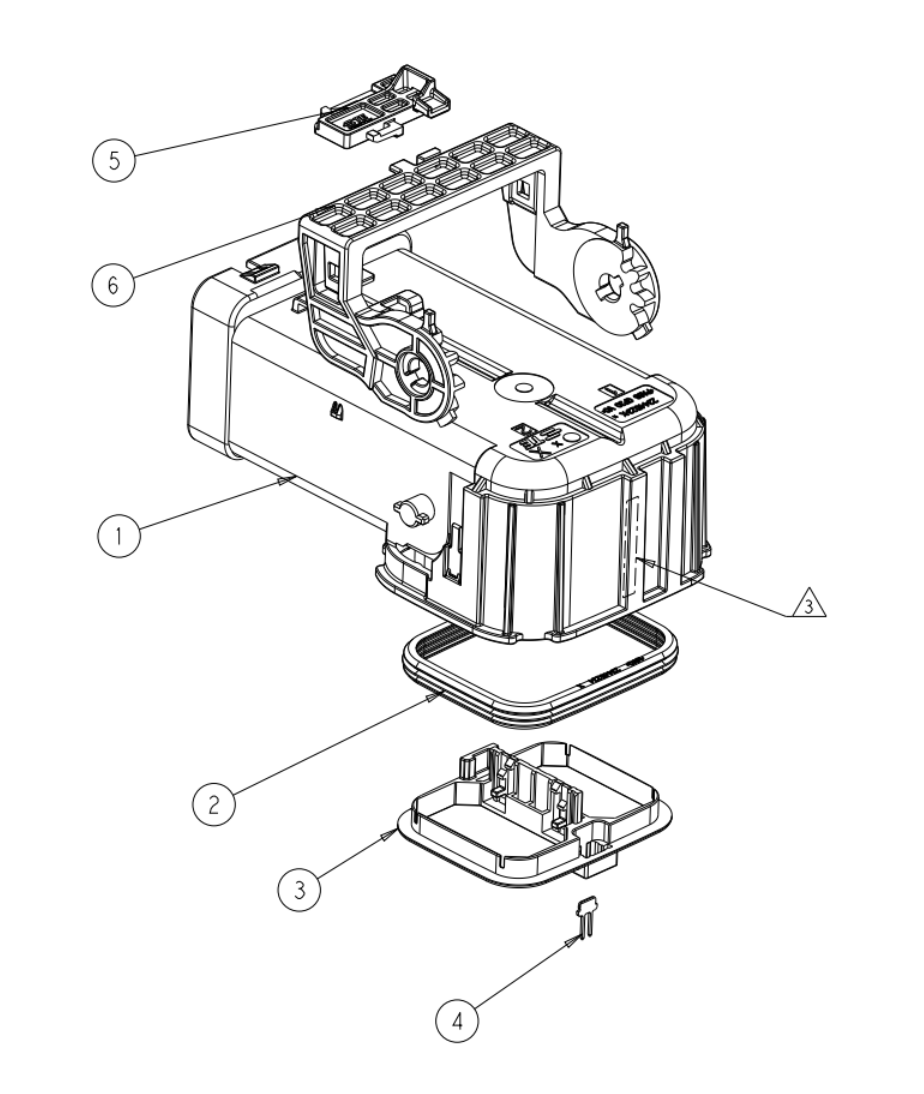

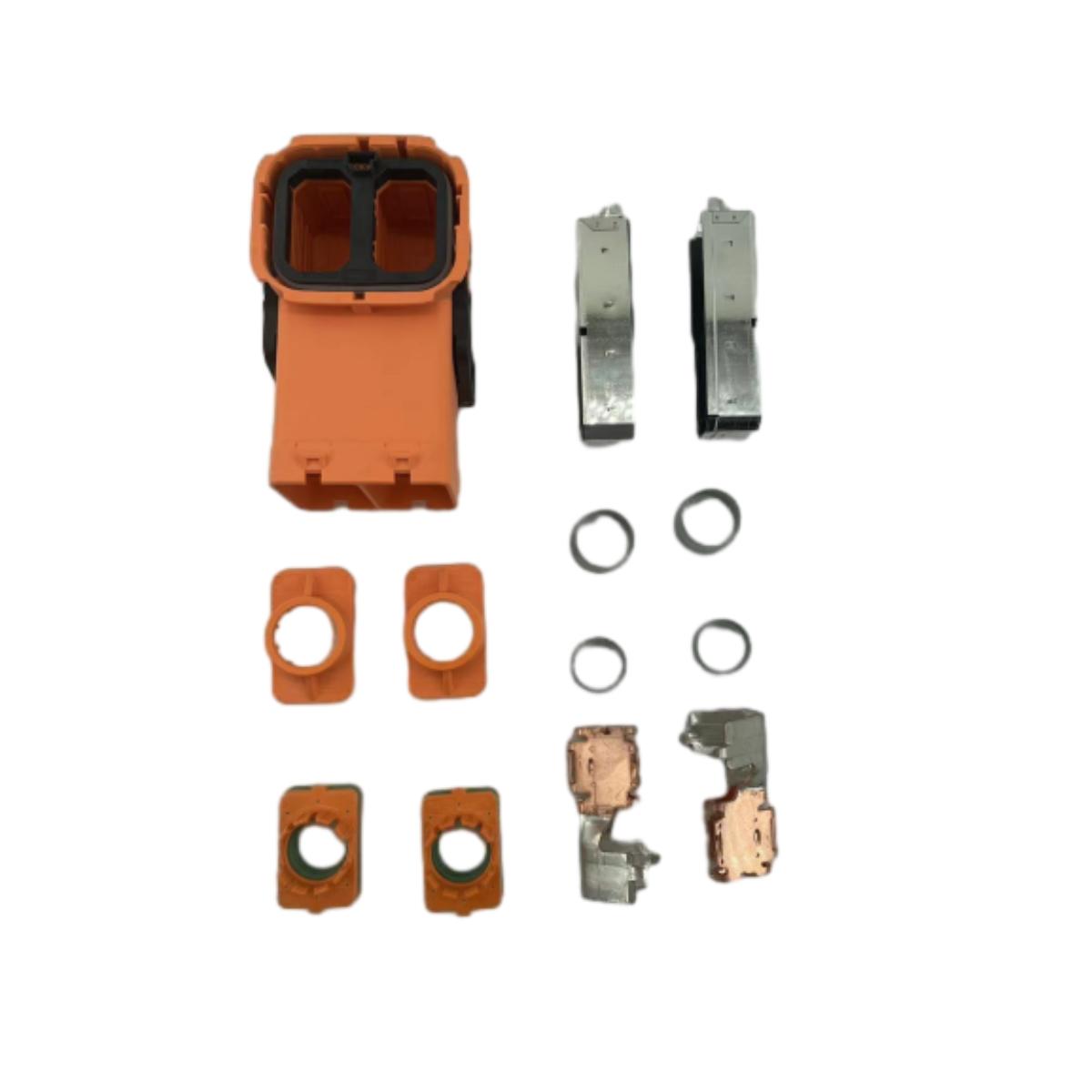

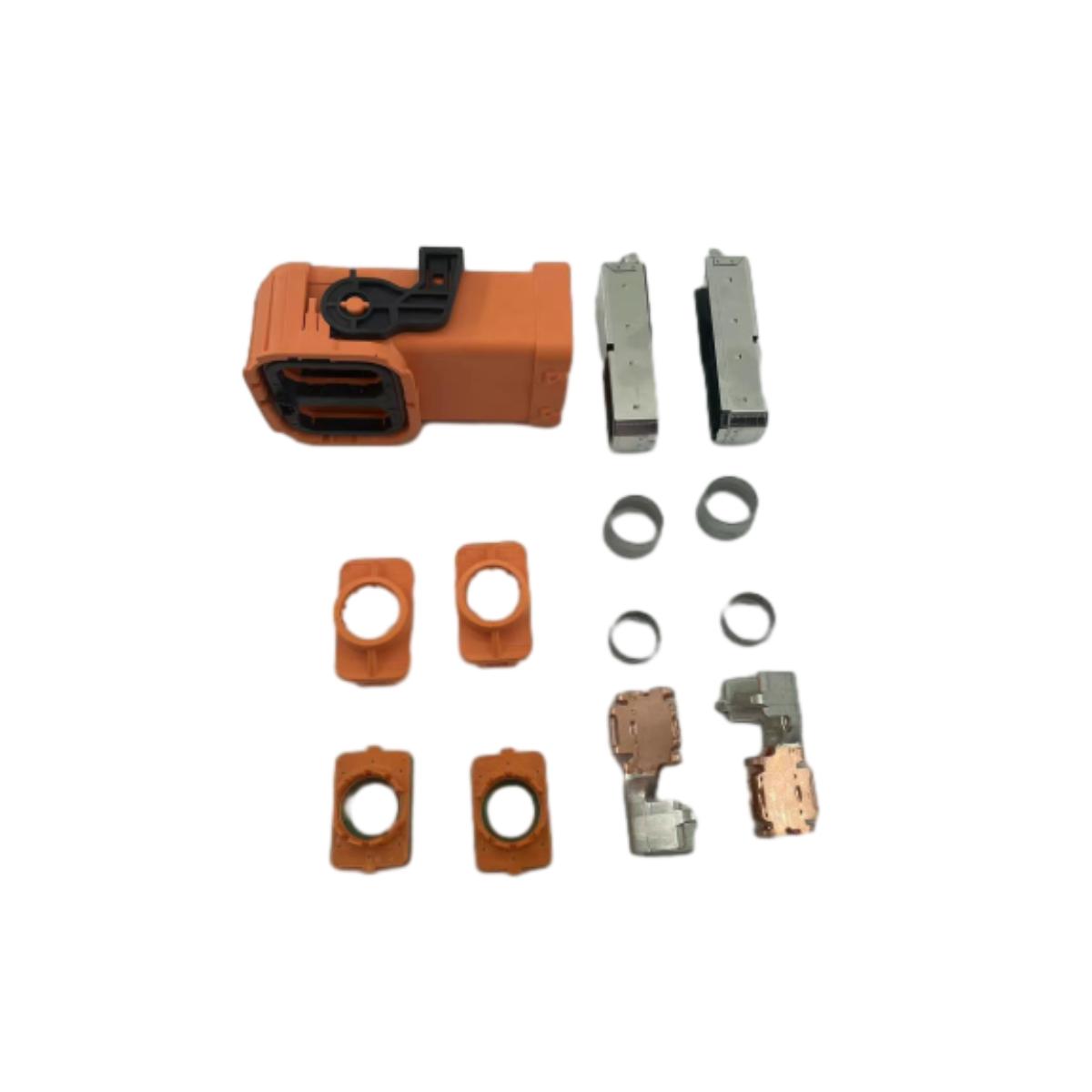

| HVP2100 90° Onderdelenmodellijst | ||||
| Beschrijving | Verhouding | PN 50mm² | PN 70mm² | PN 95mm² |
| Stekker Hsg Assy 90° kabeljauw A | 1 | 2344520-1 | 2344520-1 | 2344520-1 |
| Pakkingring | 2 | 2344532-1 | 2344532-1 | 2344532-1 |
| Schildkrimphuls | 2 | 5-2344533-1 | 2344533-1 | 2-2344533-1 |
| Kabelafdichting Assy | 2 | 5-2367292-1 | 2367292-1 | 2-2367292-1 |
| Kabelafdichtingsdeksel | 2 | 5-2367295-1 | 2367295-1 | 2-2367295-1 |
| Bovenste behuizing Assy | 2 | 5-2344525-1 | 2344525-1 | 2-2344525-1 |
| Lagere huisvesting Assy | 2 | 5-2344529-1 | 2344529-1 | 2-2344529-1 |
| PCON 21 90° gekrompen | 2 | 2317017-1 | 2317017-2 | 2317017-2 |
| Kabelafdichtingsdeksel | 1 | 2344512-1 | 2344512-1 | 2344512-1 |
