Hoe werkt een ingebouwde batterijlader?

Invoering

Nu elektrische voertuigen (EV’s) en maritieme systemen steeds vaker voorkomen, is efficiënt opladen van batterijen van cruciaal belang. Ingebouwde batterijladers (OBC) zorgen ervoor dat de batterijen opgeladen en klaar voor gebruik blijven. In dit artikel wordt uitgelegd hoe OBC's werken, hun typen, voordelen en algemene tips voor probleemoplossing. U leert hoe u de efficiëntie en levensduur van uw OBC kunt maximaliseren voor optimale prestaties.

Wat is een ingebouwde batterijlader?

Definitie en basisfunctie

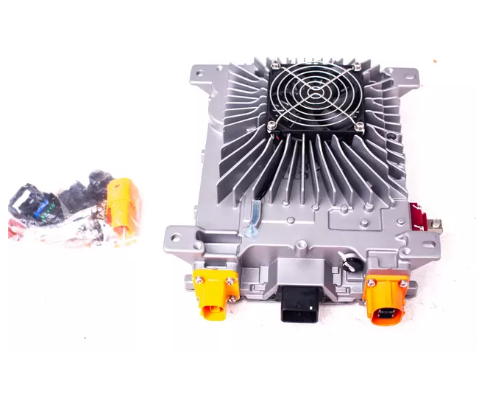

Een On-Board Charger (OBC) is een apparaat dat is ontworpen om wisselstroom (AC) van een externe stroombron, zoals een walstroomaansluiting of een generator, om te zetten in gelijkstroom (DC) die geschikt is voor het opladen van de accu. In elektrische voertuigen en zeeschepen zorgt het ervoor dat de accu efficiënt en veilig wordt opgeladen. OBC's spelen een cruciale rol bij het behouden van de gezondheid van de batterij door over- of onderladen te voorkomen, wat de prestaties van de batterij kan verslechteren.

Belang in voertuigen en maritieme systemen

Bij elektrische voertuigen is de OBC een cruciaal onderdeel van het laadsysteem van het voertuig. Het zorgt ervoor dat de batterij de juiste spanning en stroom ontvangt om goed op te laden, terwijl de stroomstroom wordt beheerd om schade aan de batterij te voorkomen. In maritieme systemen dienen OBC's hetzelfde doel, maar ze zijn gebouwd om zware omgevingsomstandigheden zoals zout water, vocht en temperatuurschommelingen te weerstaan. Zowel elektrische voertuigen als boten zijn afhankelijk van OBC's om betrouwbare en efficiënte energiesystemen te behouden, die essentieel zijn voor een veilige werking.

Algemeen gebruik van ingebouwde batterijladers

Ingebouwde laders worden in uiteenlopende toepassingen gebruikt. In maritieme systemen worden ze voornamelijk gebruikt voor het onderhouden en opladen van de accu's van de boot, die de motor, navigatiesystemen en andere elektronica aan boord van stroom voorzien. Op dezelfde manier laadt de OBC bij elektrische voertuigen het accupakket op, zodat de auto altijd klaar is voor gebruik. Deze laders zijn ontworpen voor permanente installatie en kunnen worden aangesloten op externe stroombronnen wanneer het voertuig of vaartuig geparkeerd of aangemeerd staat.

Hoe werkt een ingebouwde batterijlader?

Het laadproces: conversie van AC naar DC

De primaire functie van een OBC is het omzetten van wisselstroom van een externe bron in gelijkstroom, wat nodig is om een ​​batterij op te laden. Het proces begint wanneer de OBC op een stopcontact wordt aangesloten en de oplader begint met het omzetten van de binnenkomende stroom. De wisselstroom vloeit door de OBC en wordt daar omgezet in een geschikte gelijkspanning voor de accu. Dit zorgt ervoor dat de accu op een gecontroleerde manier wordt opgeladen, waardoor mogelijke schade door onjuiste spanningsniveaus wordt voorkomen.

Meertraps opladen

Moderne OBC's gebruiken doorgaans een meerfasig laadproces om de laadefficiëntie te optimaliseren en de levensduur van de batterij te verlengen. De fasen omvatten:

● Bulkladen: In deze fase levert de OBC de maximaal toegestane stroom om de accu tot ongeveer 80% van zijn capaciteit op te laden. Deze fase is de snelste en meest energiezuinige.

● Absorptieladen: Zodra de batterij 80% bereikt, schakelt de lader over naar de absorptiemodus. Het vermindert de stroom en handhaaft een constante spanning om de batterij volledig op te laden zonder oververhitting.

● Float-laden: Wanneer de batterij volledig is opgeladen, gaat de lader in de float-modus. Hier levert hij net genoeg stroom om de lading te behouden en te voorkomen dat de batterij leegraakt, waardoor de levensduur ervan wordt gegarandeerd.

Dit meerfasige proces is essentieel voor de gezondheid van de batterij en zorgt ervoor dat het laadproces zowel veilig als efficiënt is.

Power Factor Correctie (PFC) en DC/DC-conversie

Power Factor Correction (PFC) is een techniek die door OBC's wordt gebruikt om de energie-efficiëntie te verbeteren. PFC zorgt ervoor dat de stroomtoevoer naar de lader zo efficiënt mogelijk is, waardoor het energieverlies tijdens het conversieproces wordt verminderd. PFC helpt ook de algehele prestaties van de OBC te verbeteren door ervoor te zorgen dat deze de juiste stroom en spanning aan de accu levert.

Naast PFC maakt de OBC ook gebruik van DC/DC-conversie om de spanning te regelen die naar de accu wordt gestuurd. Verschillende batterijsamenstellingen vereisen verschillende spanningsniveaus voor optimaal opladen, en de DC/DC-converter zorgt ervoor dat de uitgangsspanning precies wordt aangepast om aan deze vereisten te voldoen. Deze nauwkeurige spanningscontrole zorgt ervoor dat de accu veilig en effectief wordt opgeladen.

Communicatie met het voertuig- of bootsysteem

De OBC is ontworpen om te communiceren met het batterijmanagementsysteem (BMS) van het voertuig of de boot. Het BMS bewaakt de laadtoestand en de toestand van de accu en stuurt signalen naar de OBC om de laadparameters dienovereenkomstig aan te passen. Als het BMS bijvoorbeeld detecteert dat de accu bijna volledig is opgeladen, kan het de OBC opdracht geven de stroom te verminderen of over te schakelen naar de float-modus. Deze dynamische communicatie tussen OBC en BMS zorgt ervoor dat de accu altijd optimaal wordt opgeladen.

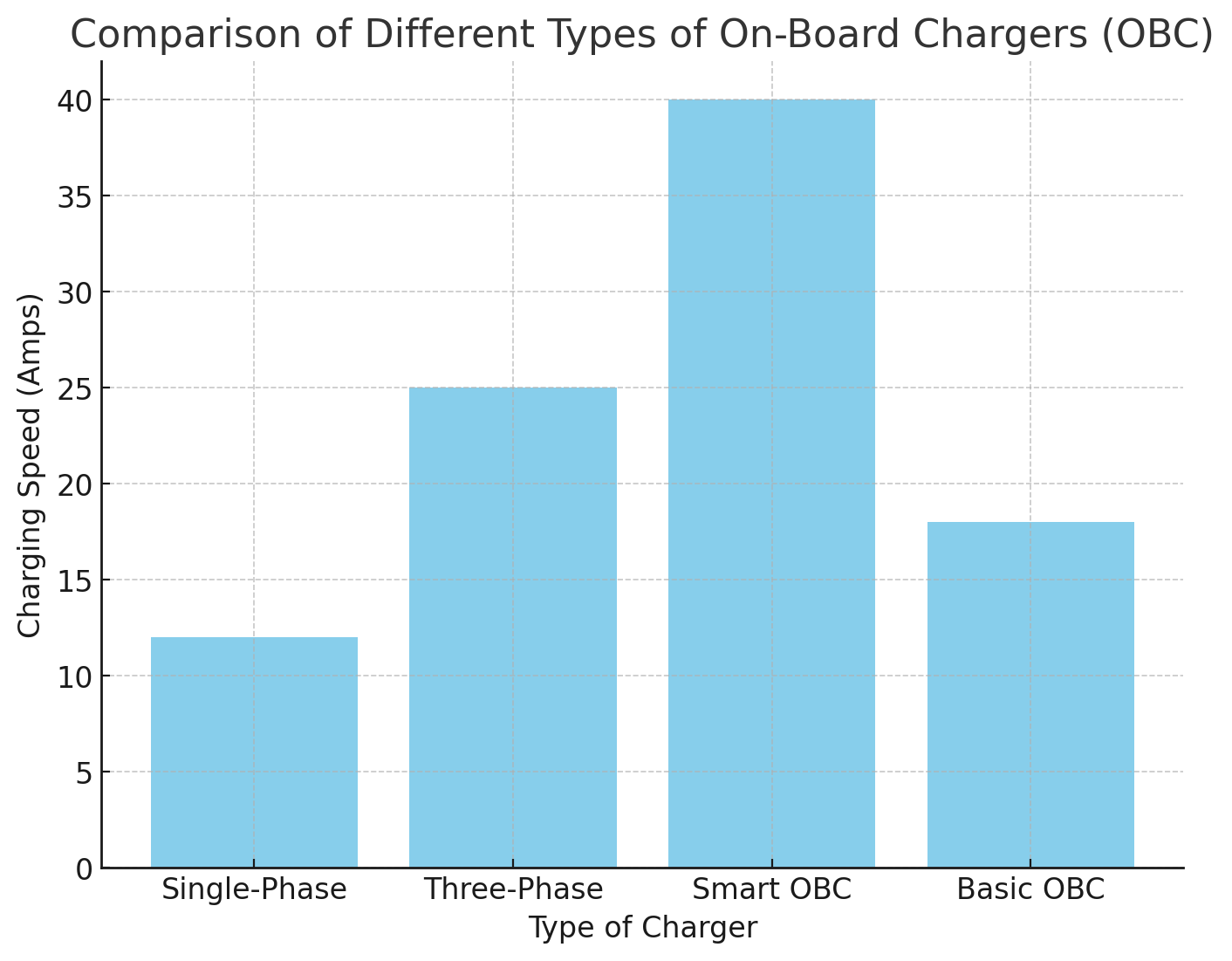

Soorten ingebouwde batterijladers

Eenfasige versus driefasige laders

Ingebouwde laders zijn verkrijgbaar in eenfasige en driefasige configuraties. Enkelfasige OBC's worden vaak gebruikt in woonomgevingen en zijn geschikt voor voertuigen en boten met gemiddelde oplaadbehoeften. Deze laders zijn doorgaans goedkoper en kunnen een lager uitgangsvermogen aan. Driefasige OBC's zijn daarentegen ontworpen voor sneller opladen en een hoger uitgangsvermogen, waardoor ze ideaal zijn voor commerciële of industriële toepassingen waarbij snellere doorlooptijden noodzakelijk zijn. De keuze tussen eenfasige en driefasige laders is afhankelijk van de laadsnelheid en de vermogensbehoefte van het voertuig of de boot.

Maritieme versus EV-opladers

Hoewel opladers voor maritieme en elektrische voertuigen hetzelfde basisdoel dienen, zijn er belangrijke verschillen in hun ontwerp. Marine OBC's zijn gebouwd om robuuster te zijn en beter bestand tegen de elementen, zoals vocht en zout water. Ze beschikken vaak ook over oplaadmogelijkheden voor meerdere banken, waardoor meerdere batterijen tegelijkertijd kunnen worden opgeladen. OBC's voor elektrische voertuigen zijn daarentegen ontworpen om te voldoen aan de specifieke oplaadbehoeften van EV-batterijen, die doorgaans een hogere spanning en complexere oplaadprofielen vereisen. Beide typen OBC's gebruiken vergelijkbare technologie, maar zijn geoptimaliseerd voor hun respectieve omgevingen.

Slimme versus standaard OBC's

Slimme OBC's zijn uitgerust met geavanceerde functies zoals automatische detectie van het batterijtype, temperatuurcompensatie en realtime monitoring van de laadstatus. Deze functies zorgen ervoor dat de batterij op de meest efficiënte en veilige manier wordt opgeladen. Basis-OBC's zijn weliswaar eenvoudiger, maar missen deze functies mogelijk en worden over het algemeen gebruikt voor basislaadbehoeften. Voor de meeste moderne elektrische voertuigen en boten wordt een slimme OBC aanbevolen vanwege de verbeterde functionaliteit en het vermogen om de levensduur van de batterij te optimaliseren.

Belangrijkste voordelen van ingebouwde batterijladers

Gemak en continu vermogen

Een van de belangrijkste voordelen van OBC's is hun gemak. Hiermee kunnen de accu's van elektrische voertuigen en boten worden opgeladen zonder dat deze uit het voertuig of vaartuig hoeven te worden verwijderd. Zodra de OBC is aangesloten op een externe stroombron, levert deze continu stroom en houdt de accu opgeladen, zodat het voertuig of de boot altijd klaar is voor gebruik.

Efficiëntie- en veiligheidsvoorzieningen

OBC's zijn ontworpen om de energie-efficiëntie te optimaliseren door de stroom en spanning die aan de accu worden geleverd te regelen. Veel OBC's zijn voorzien van veiligheidsvoorzieningen zoals bescherming tegen omgekeerde polariteit, overspanningsbeveiliging en thermische bewaking om ongelukken te voorkomen en veilig opladen te garanderen. Deze veiligheidsmechanismen beschermen zowel de accu als het voertuig of de boot tegen schade, waardoor de levensduur van beide wordt verlengd.

Compatibiliteit met verschillende batterijtypen

OBC's zijn ontworpen om te werken met verschillende batterijtypen, waaronder loodzuur-, AGM- en lithium-ionbatterijen. Dankzij deze compatibiliteit kan de lader zijn laadprofiel automatisch aanpassen aan de specifieke behoeften van de batterij. Of u nu een traditionele loodzuuraccu of een moderne lithium-ionaccu gebruikt, de OBC biedt de juiste oplaadparameters voor optimale prestaties en veiligheid.

Veelvoorkomende problemen met ingebouwde batterijladers oplossen

Oplaadfout of langzaam opladen

Langzaam of mislukt opladen wordt vaak veroorzaakt door problemen met de stroombron, defecte bedrading of een defecte OBC. Controleer de aansluitingen en zorg ervoor dat de stroomvoorziening stabiel is. Als het probleem aanhoudt, kan het nodig zijn de oplader te inspecteren op gebreken of contact op te nemen met een professional voor reparatie.

Overladen of onderladen

Over- en onderladen zijn veelvoorkomende problemen die de batterij kunnen beschadigen en de levensduur ervan kunnen verkorten. Om dit te voorkomen, moet u ervoor zorgen dat uw OBC over slimme oplaadmogelijkheden beschikt die overladen voorkomen en de juiste stroom en spanning voor de accu leveren. Controleer regelmatig de laadstatus en de staat van de accu om er zeker van te zijn dat deze niet over- of onderladen is.

Defecte aansluitingen of bedrading

Slechte verbindingen of beschadigde bedrading kunnen laadproblemen veroorzaken of voorkomen dat de OBC goed functioneert. Controleer altijd de bedrading en aansluitingen op tekenen van slijtage, corrosie of losse verbindingen. Zorg ervoor dat de bedrading correct is geïnstalleerd volgens de instructies van de fabrikant.

Toekomstige trends op het gebied van het opladen van batterijen aan boord

Verhoogd uitgangsvermogen en sneller opladen

Naarmate de batterijcapaciteit toeneemt, is er een groeiende vraag naar snellere laadoplossingen. Toekomstige OBC's zullen waarschijnlijk een hoger vermogen bieden om aan deze behoeften te voldoen, waardoor de oplaadtijden worden verkort en de efficiëntie wordt verbeterd.

Bidirectionele oplaadmogelijkheden

Bidirectionele OBC's, die ervoor zorgen dat energie zowel naar als van de batterij kan stromen, worden steeds populairder. Deze technologie maakt functies mogelijk zoals Vehicle-to-Grid (V2G) en Vehicle-to-Load (V2L), waarbij de accu van het voertuig kan worden gebruikt als stroombron voor het elektriciteitsnet of voor andere apparaten.

Integratie met hernieuwbare energiesystemen

Verwacht wordt dat OBC's in de toekomst zullen integreren met hernieuwbare energiesystemen zoals zonne-energie, waardoor duurzame, off-grid laadoplossingen mogelijk worden. Dit zal het voor voertuigen en boten gemakkelijker maken om hun accu's op te laden met behulp van schone, hernieuwbare energiebronnen.

Conclusie

Acculaders aan boord zijn cruciaal voor de betrouwbare werking van elektrische voertuigen en maritieme systemen. Ze bieden gemak, efficiëntie en veiligheid en zorgen voor een optimale batterijstatus. Naarmate de technologie evolueert, zullen OBC’s sneller, slimmer en beter geïntegreerd worden met hernieuwbare energiesystemen. Begrijpen hoe een OBC werkt en de juiste selecteren is essentieel voor het optimaliseren van de batterijprestaties en het garanderen van de lange levensduur van het aandrijfsysteem van uw voertuig of boot. De producten van Keller zijn ontworpen om waarde te bieden door middel van efficiënte en betrouwbare oplaadoplossingen voor verschillende toepassingen.

Veelgestelde vragen

Vraag: Wat is een ingebouwde oplader (OBC)?

A: Een ingebouwde oplader (OBC) is een apparaat dat wisselstroom omzet in gelijkstroom om de accu van elektrische voertuigen of maritieme systemen op te laden. Het zorgt voor efficiënt, veilig en continu opladen.

Vraag: Hoe werkt een ingebouwde oplader?

A: Een ingebouwde oplader werkt door wisselstroom (AC) om te zetten in gelijkstroom (DC) en de juiste spanning te leveren om de batterij op te laden en tegelijkertijd te beschermen tegen overladen.

Vraag: Waarom is een ingebouwde oplader belangrijk in elektrische voertuigen?

A: De ingebouwde lader is van cruciaal belang in elektrische voertuigen om de stroom van een standaard stopcontact om te zetten naar de specifieke spanning die nodig is voor de accu van het voertuig, waardoor veilig en efficiënt opladen wordt gegarandeerd.

Vraag: Wat zijn de voordelen van het gebruik van een ingebouwde oplader?

A: Ingebouwde laders bieden gemak, continu vermogen, optimalisatie van de batterijstatus en veiligheidsvoorzieningen zoals bescherming tegen overspanning en omgekeerde polariteit.

Vraag: Kan ik elke oplader gebruiken voor mijn ingebouwde oplader?

A: Nee, het is belangrijk om een ​​oplader te gebruiken die compatibel is met het specifieke batterijtype en de specifieke spanning. Het gebruik van de verkeerde oplader kan de batterij beschadigen of de prestaties verminderen.

Vraag: Hoe los ik problemen op met een ingebouwde oplader die niet goed oplaadt?

A: Controleer op defecte aansluitingen, zorg ervoor dat de oplader goed is aangesloten op de stroombron en controleer of het batterijtype compatibel is met de oplader.
