Metalen frontplaat voor EV-oplader: materialen en ontwerpopties

Invoering

Een klein metalen paneel kan de betrouwbaarheid van het systeem bepalen. Veel storingen aan de ev-oplader beginnen bij de voorplaat. De metalen frontplaat beschermt interfaces en gebruikers. Het materiaal en het ontwerp bepalen de veiligheid en prestaties.

In dit artikel leer je de belangrijkste materialen. Je onderzoekt ook praktische ontwerpmogelijkheden.

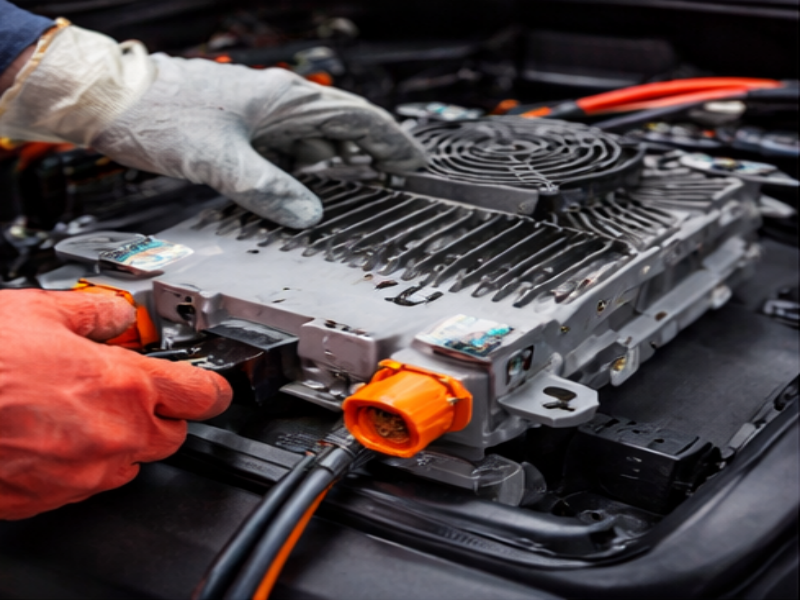

Metalen frontplaat voor EV-oplader: functie, interfaces en pasvorm

In een EV-opladersysteem is de metalen frontplaat een functionele interfacelaag in plaats van een cosmetisch element. Het vormt de directe grens tussen interne elektrische componenten en de externe omgeving, wat betekent dat de ontwerpbeslissingen onmiddellijke gevolgen hebben voor de bescherming, bruikbaarheid en stabiliteit op de lange termijn. Een goed ontworpen frontplaat maakt betrouwbare gebruikersinteractie mogelijk terwijl de prestaties van de behuizing behouden blijven, terwijl een slecht gedefinieerde frontplaat vaak een zwak punt wordt voor afdichting, uitlijning of onderhoud.

De rol van de frontplaat binnen een behuizingssysteem voor een EV-lader

De frontplaat fungeert als het op interactie gerichte oppervlak van de behuizing van de EV-lader. De belangrijkste rol ervan is het beheren van plaatselijke blootstelling die wordt veroorzaakt door openingen voor connectoren, schermen, knoppen en indicatoren: gebieden waar de beschermende schaal van de behuizing opzettelijk is onderbroken. Door deze zones te versterken, helpt de frontplaat de mechanische stabiliteit en omgevingsweerstand rond de meest gebruikte onderdelen van de oplader te behouden.

Vanuit een perspectief op systeemniveau draagt ​​de voorplaat bij aan:

● Lokale bescherming tegen stof, vocht en incidenteel contact op interfacepunten

● Mechanische ondersteuning voor componenten die onderhevig zijn aan herhaalde fysieke interactie, zoals het inbrengen van een stekker of het indrukken van knoppen

● Verdeling van de spanning weg van gevoelige interne componenten, waardoor vermoeidheid op de lange termijn wordt verminderd

Omdat frontplaten vaak worden verwijderd tijdens inspectie of onderhoud, moeten ze worden ontworpen voor herhaaldelijk gebruik zonder dat de afdichtingsprestaties of maatnauwkeurigheid in de loop van de tijd afnemen.

Functionele grenzen tussen frontplaat en volledige behuizing

Een duidelijke functionele grens tussen de frontplaat en de hoofdbehuizing is essentieel voor een efficiënt ontwerp van de EV-lader. De behuizing biedt algehele structurele sterkte, montagestabiliteit en primaire omgevingsafdichting, terwijl de frontplaat voldoet aan interface-specifieke vereisten. Het toewijzen van verantwoordelijkheden op behuizingsniveau aan de voorplaat resulteert vaak in onnodige dikte, overgewicht of complexe afdichtingsstructuren die de productie en het onderhoud bemoeilijken.

Het onderscheid tussen deze rollen kan als volgt worden samengevat:

Aspect	Gezichtsplaatfocus	Behuizingsfocus
Structurele rol	Lokale stijfheid rond openingen	Algemene stijfheid en draagvermogen
Milieubescherming	Afdichting rond interfaces	Wereldwijde IP/NEMA-bescherming
Gebruikersinteractie	Displays, connectoren, bedieningselementen	Isolatie van interne componenten
Toegang tot diensten	Afneembare of scharnierende toegang	Vaste structurele schaal

Door deze scheiding te handhaven kunnen beide onderdelen onafhankelijk worden geoptimaliseerd, waardoor de maakbaarheid wordt verbeterd en het risico op ontwerpredundantie wordt verminderd.

Uitsparingen, montagepunten en tolerantiecontrole

Uitsparingen bepalen een groot deel van de complexiteit van een frontplaat. Openingen voor connectoren, displays en toegangspanelen zorgen voor spanningsconcentraties en uitdagingen op het gebied van afdichting, waardoor maatnauwkeurigheid van cruciaal belang is. Slecht ontworpen uitsparingen kunnen een verkeerde uitlijning, ongelijkmatige compressie van de pakking of zichtbare gaten veroorzaken die zowel de bescherming als de waargenomen kwaliteit in gevaar brengen.

Effectief frontplaatontwerp heeft doorgaans betrekking op:

● Uitsnijdingsgeometrie, waarbij gebruik wordt gemaakt van afgeronde hoeken en gecontroleerde randradii om spanningen en defecten aan de coating te verminderen

● Montagestrategieën, zoals versterkte schroefzones of inzetstukken met schroefdraad, om vervorming tijdens herhaaldelijk onderhoud te voorkomen

● Tolerantiebeheer, waarbij rekening wordt gehouden met de laagdikte, thermische uitzetting en stapeling van de assemblage over meerdere componenten

In plaats van toleranties als een puur productieprobleem te beschouwen, beschouwen ervaren ontwerpers ze als een integraal onderdeel van functionele betrouwbaarheid, vooral voor EV-laadinstallaties buitenshuis die worden blootgesteld aan temperatuurschommelingen.

Ondersteuning van op de gebruiker gerichte elementen zonder de structurele integriteit in gevaar te brengen

Naar de gebruiker gerichte elementen stellen geconcentreerde eisen aan de frontplaat omdat ze frequente interactie combineren met strenge beschermingseisen. Displays vereisen vlakheid en nauwkeurige uitlijning, connectoren vereisen een hoge lokale stijfheid en indicatielampjes moeten zichtbaar blijven zonder lekpaden te introduceren.

Om deze behoeften in evenwicht te brengen, vertrouwen ontwerpers vaak op een combinatie van:

● Versterkte zones achter gebieden met hoge belasting, zoals laadconnectoren

● Gelokaliseerde afdichtingsfuncties die individuele openingen beschermen zonder de hele plaat te overbelasten

● Gecontroleerde overgangen in materiaaldikte om de stijfheid te behouden en onnodig gewicht te beperken

Wanneer deze overwegingen op samenhangende wijze worden aangepakt, zorgt de metalen frontplaat ervoor dat de ev-oplader solide en intuïtief aanvoelt voor gebruikers, terwijl de prestaties van de behuizing stilletjes behouden blijven. De effectiviteit ervan wordt niet weerspiegeld in de visuele prominentie, maar in de manier waarop naadloos functioneren, interface en pasvorm zijn geïntegreerd in het algehele oplaadsysteem.

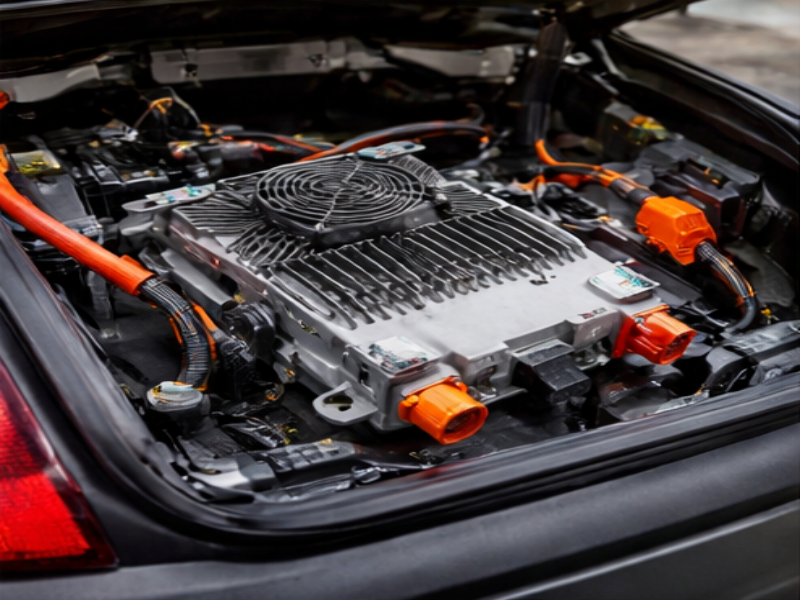

Materialen voor de frontplaat van de EV-lader: kernopties en selectielogica

De materiaalkeuze is een van de meest consequente beslissingen bij het ontwerp van de frontplaat van een ev-lader, omdat deze rechtstreeks van invloed is op het thermische gedrag, de mechanische duurzaamheid, de corrosieweerstand en het onderhoud op lange termijn. Hoewel technisch gezien meerdere metalen kunnen worden gebruikt, domineren aluminium en roestvrij staal toepassingen in de echte wereld vanwege hun voorspelbare prestaties en compatibiliteit met productieprocessen van behuizingen. Als u begrijpt hoe en waarom elk materiaal wordt geselecteerd, kunt u ontwerpbeslissingen afstemmen op de installatieomgeving en de gebruiksintensiteit.

Aluminium frontplaatopties voor EV-opladerontwerp

Aluminium wordt veel gebruikt in frontplaten van ev-laders vanwege de gunstige sterkte-gewichtsverhouding en productieflexibiliteit. Een lichtgewicht aluminium frontplaat vermindert de hanteringsinspanning tijdens de installatie en vermindert de belasting op bevestigingspunten, wat vooral waardevol is voor aan de muur gemonteerde opladers of modulaire behuizingssystemen. Vanuit productieoogpunt is aluminium gemakkelijker te bewerken, buigen en afwerken, waardoor nauwere toleranties rond uitsparingen voor displays, connectoren en toegangspanelen mogelijk zijn.

Naast gewichtsvoordelen biedt aluminium uitstekende thermische geleidbaarheid, waardoor de voorplaat kan deelnemen aan passieve warmteafvoer. Hoewel het geen primair koellichaam is, kan een aluminium frontplaat helpen de plaatselijke warmte weg te verspreiden van de interfacegebieden, waardoor stabielere interne temperaturen worden ondersteund in combinatie met een goed ontworpen behuizing. Deze eigenschap maakt aluminium bijzonder geschikt voor laders die op een langdurig vermogensniveau werken.

Aluminium frontplaten zijn het meest effectief in omgevingen waar:

● Gewicht en installatiegemak zijn prioriteiten

● Warmtedissipatie moet worden ondersteund zonder complexiteit toe te voegen

● De blootstelling aan corrosie is gematigd en wordt onder controle gehouden door middel van oppervlaktebehandelingen zoals anodiseren of poedercoaten

Wanneer het op de juiste manier is afgewerkt, biedt aluminium een ​​uitgebalanceerde oplossing voor residentiële, commerciële en vele externe EV-opladerinstallaties.

Roestvrijstalen frontplaat voor EV-opladertoepassingen

Er wordt gekozen voor roestvrijstalen frontplaten wanneer mechanische sterkte en milieubestendigheid zwaarder wegen dan de zorgen over het gewicht of de productiekosten. Vergeleken met aluminium biedt roestvrij staal een hogere weerstand tegen stoten, vervorming en opzettelijke manipulatie, waardoor het zeer geschikt is voor openbare of semi-openbare laadlocaties waar fysiek misbruik een realistisch risico is.

Een van de bepalende voordelen van roestvrij staal is de intrinsieke corrosieweerstand, vooral in de kwaliteiten die vaak worden gebruikt voor buitenapparatuur. In kustgebieden, industriële locaties of omgevingen met een hoge luchtvochtigheid behoudt roestvrij staal de structurele integriteit en oppervlaktestabiliteit zonder sterk afhankelijk te zijn van coatings. Dit vermindert het risico op corrosie bij snijranden, verbindingsvlakken van bevestigingsmiddelen of versleten oppervlakken.

Roestvrij staal is doorgaans gerechtvaardigd boven aluminium wanneer:

● Laders worden geïnstalleerd in kust- of chemisch agressieve omgevingen

● Vandalismebestendigheid en stijfheid zijn de belangrijkste ontwerpfactoren

● Er is langdurige oppervlaktestabiliteit vereist met minimale afhankelijkheid van coatings

De wisselwerking is een groter gewicht en een veeleisendere fabricage, waarmee al vroeg bij het ontwerp van de behuizing en de montage rekening moet worden gehouden.

Materiaalkeuze van EV-laderbehuizing: een beslissingsgerichte weergave

Kiezen tussen aluminium en roestvrij staal gaat niet zozeer over het identificeren van een 'beter' materiaal, maar meer over het afstemmen van het materiaalgedrag op reële bedrijfsomstandigheden. Omgeving, blootstellingsniveau en gebruikspatronen moeten de materiaalkeuze bepalen, vóór esthetische of kostenoverwegingen.

De onderstaande tabel vat samen hoe deze materialen aansluiten bij gemeenschappelijke beslissingsfactoren:

Beslissingsfactor	Aluminium voorplaat	Roestvrij stalen frontplaat
Gewicht en handling	Lichtgewicht, installatievriendelijk	Zwaar, vereist een sterkere montage
Thermisch gedrag	Hoge thermische geleidbaarheid	Lage thermische geleidbaarheid
Corrosiebestendigheid	Afhankelijk van oppervlaktebehandeling	Intrinsiek, zeer stabiel
Slagvastheid	Gematigd	Hoog
Onderhoudsprofiel	Periodieke oppervlakte-inspectie	Minimaal oppervlakteonderhoud

Materiële beslissingen beïnvloeden ook de onderhoudsverwachtingen op de lange termijn. Aluminium frontplaten zijn sterker afhankelijk van de integriteit van de coating, wat betekent dat oppervlaktebeschadiging of slijtage na verloop van tijd aandacht kan vergen. Roestvast staal is weliswaar zwaarder, maar biedt over het algemeen langere onderhoudsintervallen met minder cosmetische of structurele problemen in zware omstandigheden.

Ontwerpopties voor een metalen frontplaat voor EV-oplader

Ontwerpkeuzes voor een metalen frontplaat bepalen hoe goed een EV-lader in de loop van de tijd presteert, vooral in veeleisende installatieomgevingen. Geometrie, oppervlaktebehandeling en aanpassing aan de omgeving werken samen om de stijfheid, de betrouwbaarheid van de afdichting, de corrosieweerstand en de perceptie van de gebruiker te beïnvloeden. In plaats van design als een puur visuele oefening te behandelen, brengt effectief frontplaatontwerp de structurele logica in evenwicht met functionele beperkingen die worden opgelegd door gebruik in de echte wereld.

Geometrie, dikte en structurele stabiliteit

De geometrie van een metalen frontplaat heeft rechtstreeks invloed op de stijfheid en weerstand tegen vervorming. Dunne panelen kunnen de materiaalkosten en het gewicht verlagen, maar onvoldoende dikte kan leiden tot buiging rond connectoropeningen of displayuitsparingen, wat op zijn beurt de afdichting en uitlijning in gevaar brengt. Voor de meeste toepassingen van EV-laders wordt de dikte niet alleen gekozen vanwege de statische sterkte, maar ook vanwege de weerstand tegen herhaalde spanningen veroorzaakt door het insteken van de stekker, het openen van de deur en thermische cycli.

Randontwerp en vormkenmerken spelen een even belangrijke rol. Bochten, flenzen en retourranden verhogen de paneelstijfheid aanzienlijk zonder overmatig materiaal toe te voegen. Verstevigingsribben of plaatselijke verdikkingen rond gebieden met hoge belasting, zoals de bevestigingen van oplaadconnectoren, helpen de krachten gelijkmatiger te verdelen en langdurige vermoeidheid te voorkomen. Dankzij de goed ontworpen geometrie blijft de voorplaat stabiel bij temperatuurveranderingen, terwijl de pakkingcompressie en interface-uitlijning consistent blijven.

Oppervlaktebehandelingen en afwerkingen

Oppervlaktebehandeling is niet alleen een cosmetische beslissing; het is een functionele laag die de voorplaat beschermt tegen aantasting door het milieu. Poedercoaten en anodiseren worden vaak gebruikt om de corrosieweerstand te verbeteren en de duurzaamheid van het oppervlak te verbeteren, terwijl geborstelde afwerkingen soms worden gekozen om de zichtbaarheid van kleine krasjes in openbare installaties te verminderen. Elke afwerking heeft een andere interactie met het basismateriaal en de werkomgeving.

Naast het uiterlijk beïnvloeden de afwerkingen hoe de voorplaat reageert op UV-blootstelling, slijtage en chemisch contact. UV-stabiele coatings helpen bijvoorbeeld vervaging of verkrijting bij installaties buitenshuis te voorkomen, terwijl hardere geanodiseerde lagen de slijtvastheid rond vaak aangeraakte gebieden verbeteren. Deze behandelingen hebben ook invloed op het onderhoudsgedrag, omdat beschadigde coatings mogelijk moeten worden geïnspecteerd of gerepareerd om de prestaties op de lange termijn te behouden.

Afwerkingstype	Primair voordeel	Functionele overweging
Poedercoating	Brede corrosiebescherming	Vereist een zorgvuldige randdekking
Anodiseren	Hard, slijtvast oppervlak	Beperkt tot aluminiumsubstraten
Geborsteld metaal	Verminderde zichtbaarheid van krassen	Minimale toegevoegde corrosiebescherming

Overwegingen bij het ontwerp van een metalen paneel voor buiten-EV-opladers

Buiteninstallaties leggen extra beperkingen op aan het ontwerp van metalen frontplaten vanwege blootstelling aan regen, stof, UV-straling en temperatuurschommelingen. Vochtbeheer wordt van cruciaal belang rond openingen, waar water kan binnendringen als afdichtingsoppervlakken vervormen of coatings verslechteren. Frontplaten moeten daarom worden ontworpen om consistente compressie van de pakkingen en gecontroleerde afvoerpaden te ondersteunen zonder water op te vangen.

Afstemming op de IP- en NEMA-beschermingsverwachtingen wordt niet alleen bereikt door de frontplaat, maar door de interactie met afdichtingen, bevestigingsmiddelen en de hoofdbehuizing. Ontwerpdetails zoals verzonken openingen, overlappende randen en beschermde bevestigingskoppen helpen de directe blootstelling aan omgevingsstress te verminderen. In gebieden met extreme klimaten, zoals kustgebieden, koude of zeer warme gebieden, kunnen ontwerpaanpassingen bestaan ​​uit dikkere panelen, verbeterde coatings of corrosiebestendige bevestigingsmiddelen om de betrouwbaarheid in de loop van de tijd te behouden.

Veelvoorkomende ontwerpvalkuilen die u moet vermijden

Een van de meest voorkomende valkuilen bij het ontwerpen is het geven van prioriteit aan visueel minimalisme ten koste van functionele robuustheid. Ultradunne panelen of vlakke oppervlakken kunnen er verfijnd uitzien, maar missen vaak de stijfheid die nodig is om de afdichtingsintegriteit bij herhaald gebruik te behouden. Op dezelfde manier kan het negeren van de omgevingscontext tijdens de materiaal- of afwerkingskeuze leiden tot voortijdige corrosie, defecten aan de coating of vervorming.

Een ander veelvoorkomend probleem is het introduceren van onnodige complexiteit die de montage of het onderhoud bemoeilijkt. Te ingewikkelde uitsparingen, buitensporige variaties in bevestigingsmiddelen of slecht gedefinieerde afdichtingsinterfaces verhogen het risico op verkeerde uitlijning en betrouwbaarheidsproblemen op de lange termijn. Effectief ontwerp vermijdt deze valkuilen door de geometrie, afwerking en omgevingseisen vroeg in het ontwerpproces op elkaar af te stemmen, waardoor de metalen frontplaat de prestaties van de EV-lader gedurende zijn hele levensduur ondersteunt.

Conclusie

Materiaal- en ontwerpkeuzes bepalen hoe de frontplaat van een EV-lader presteert. Ze beïnvloeden de bescherming, stabiliteit en betrouwbaarheid op lange termijn.

Het selecteren van het juiste metaal is afhankelijk van de omgeving en het gebruik. Een uitgebalanceerd ontwerp voorkomt storingen en vermindert het onderhoudsrisico.

Keller ondersteunt dit proces met betrouwbare metaaloplossingen. Hun producten bieden duurzaamheid, precisie en praktische waarde.

Veelgestelde vragen

Vraag: Waarom is de metalen frontplaat van belang in een EV-oplader?

A: De metalen frontplaat beschermt interfaces, ondersteunt componenten en helpt de ev-oplader de afdichting, uitlijning en duurzaamheid te behouden.

Vraag: Welke materialen zijn het beste voor de frontplaat van een EV-lader?

A: Aluminium is geschikt voor de meeste EV-laderontwerpen vanwege het gewicht en de warmteafvoer, terwijl roestvrij staal geschikt is voor zware of vandalismegevoelige omgevingen.

Vraag: Welke invloed heeft het ontwerp van de frontplaat op de beschermingsclassificaties van de ev-oplader?

A: Door de juiste geometrie en afdichting rond de uitsparingen kan een EV-lader voldoen aan de IP- of NEMA-vereisten bij buiteninstallaties.

Vraag: Kan het materiaal van de frontplaat de onderhoudsbehoeften van de ev-lader beïnvloeden?

A: Ja, de materiaalkeuze heeft invloed op de corrosiebestendigheid en slijtage, en bepaalt hoe vaak een EV-lader moet worden geïnspecteerd of onderhouden.
