Wat betekent een ingebouwde batterijlader met 3 banken?

Veel mensen zien de term 3 bank aan boord van de batterijlader en voelen zich verward.

Betekent het meer vermogen, meer batterijen of iets anders? In dit artikel wordt uitgelegd wat de term werkelijk betekent en waarom deze vaak verkeerd wordt begrepen.

Je leert hoe banken werken en hoe duidelijke definities instelfouten voorkomen.

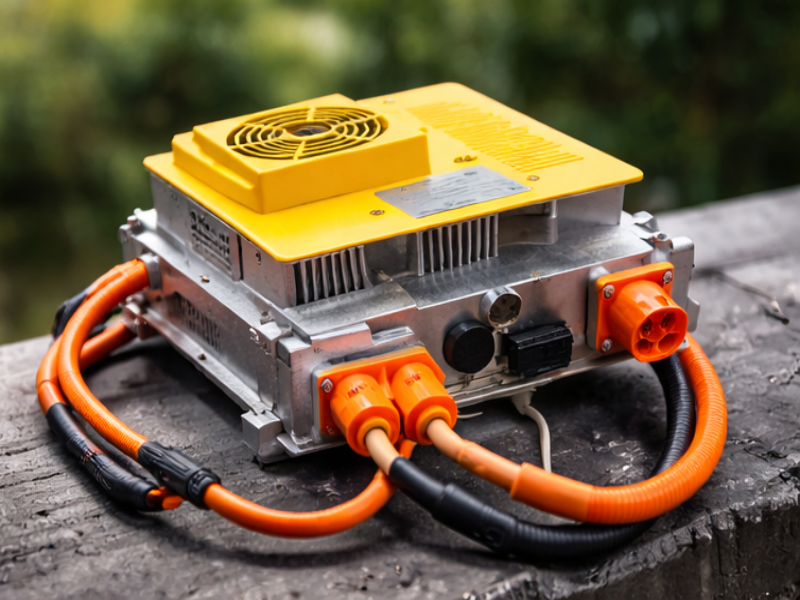

Wat een ingebouwde batterijlader met 3 banken betekent

Een ingebouwde batterijlader met 3 banken is een permanent geïnstalleerd oplaadapparaat dat is ontworpen om drie onafhankelijke oplaadbanken van stroom te voorzien via een enkele AC-ingang. Elke bank functioneert als een afzonderlijk laadcircuit met zijn eigen positieve en negatieve kabels, waardoor de lader de spanning kan controleren, de stroom kan regelen en de juiste laadfasen individueel kan toepassen. Deze architectuur is specifiek bedoeld voor systemen waarbij meerdere accu's verschillende rollen spelen en niet als één enkele laadbelasting mogen worden behandeld.

Vanuit systeemperspectief is onafhankelijkheid het sleutelbegrip en niet zozeer kwantiteit. Een ingebouwde batterijlader met 3 banken verdeelt de stroom niet eenvoudigweg in drie richtingen. In plaats daarvan gedraagt ​​hij zich als drie op elkaar afgestemde laders in één eenheid, die elk reageren op de toestand van de batterij (of batterijgroep) die erop is aangesloten. Dit ontwerp vermindert de onbalans in het opladen, verkort de hersteltijd en ondersteunt consistente batterijprestaties in het hele systeem, vooral wanneer de batterijen met verschillende snelheden worden ontladen.

De term 'aan boord' beschrijft hoe de lader in het systeem is geïntegreerd en niet hoe deze elektrisch presteert. Een ingebouwde lader wordt hard gemonteerd in een boot-, camper- of uitrustingscompartiment en rechtstreeks aangesloten op de accu's die hij bedient. Eenmaal geïnstalleerd, hoeft u voor dagelijks opladen doorgaans alleen maar de AC-ingang aan te sluiten op de walstroom of een generator, waardoor het niet meer nodig is om opladers te verplaatsen of klemmen handmatig opnieuw aan te sluiten. Deze vaste installatie verlaagt ook het risico op bedradingsfouten en stimuleert consistentere laadgewoonten.

Om volledig te begrijpen wat de lader doet, is het essentieel om de betekenis van een accubank te verduidelijken. In laadterminologie verwijst een accubank naar de elektrische belasting die is aangesloten op één laaduitgang. Die belasting kan bestaan ​​uit een enkele batterij of uit meerdere parallel geschakelde batterijen, zodat ze zich gedragen als één eenheid met een grotere capaciteit. De lader regelt de bank als geheel en maakt geen onderscheid tussen individuele accu's binnen een parallelle groep.

Inzicht in 'Bank' versus 'Batterij'

Een veel voorkomend misverstand is de veronderstelling dat één bank altijd gelijk is aan één batterij, wat technisch gezien niet accuraat is. Een laadbank wordt gedefinieerd door de interne circuits van de oplader, niet door het aantal fysiek aangesloten batterijen. Zolang accu's parallel zijn aangesloten en dezelfde spanningskarakteristieken delen, kunnen ze vanuit het oogpunt van de lader als één accu worden behandeld. Dit onderscheid wordt belangrijk bij het interpreteren van specificaties of het plannen van bedradingslay-outs.

In de meest eenvoudige configuratie bedient één accu één batterij, wat de diagnostiek vereenvoudigt en ervoor zorgt dat elke batterij geïndividualiseerde oplaadaandacht krijgt. In capaciteitsgestuurde systemen kunnen gebruikers echter twee of meer identieke batterijen parallel aansluiten om de looptijd te verlengen. In dat scenario rekent één bank de hele groep als één eenheid aan, waarbij hetzelfde laadprofiel tegelijkertijd op alle accu’s wordt toegepast. Deze aanpak werkt het beste als de batterijen qua leeftijd, type en staat nauw bij elkaar passen.

De verwarring neemt vaak toe als seriebedrading ter discussie komt. Het in serie aansluiten van accu's verhoogt de systeemspanning, maar vergroot niet het aantal beschikbare oplaadbanken. Een ingebouwde acculader met 3 banken heeft nog steeds slechts drie uitgangen, ongeacht of deze uitgangen zijn aangesloten op 12 volt accu's of op in serie geschakelde accureeksen. Het verkeerd interpreteren van deze relatie kan leiden tot onjuiste verwachtingen over de systeemcapaciteiten. Daarom is het scheiden van de concepten van banken, batterijen en bedradingsmethoden essentieel voor een juiste selectie van laders en systeemontwerp.

Hoe een ingebouwde batterijlader met 3 banken werkt

In de kern werkt een ingebouwde batterijlader met drie banken als drie elektrisch geïsoleerde laders die in één enkele eenheid zijn ondergebracht. Elke bank heeft zijn eigen uitgangscircuit, wat betekent dat spanningsdetectie, stroomregeling en laadbeëindiging onafhankelijk worden afgehandeld. Deze elektrische isolatie is van cruciaal belang omdat deze voorkomt dat de toestand van de ene batterij invloed heeft op de manier waarop een andere batterij wordt opgeladen, ook al delen alle banken dezelfde wisselstroomingang. In praktische termen evalueert de lader elke bank voortdurend als een op zichzelf staande belasting in plaats van het gedrag van het hele systeem te middelen.

Dit ontwerp met onafhankelijke circuits wordt vooral belangrijk in echte systemen waar batterijen zelden gelijkmatig worden ontladen. Eén batterij kan het starten van de motor aandrijven, een andere kan de elektronica ondersteunen, en een derde kan licht gebruikt of onlangs vervangen zijn. Omdat elke bank autonoom opereert, kan de lader tegelijkertijd verschillende laadstromen en tijdlijnen leveren, waardoor elke batterij de juiste laadstatus bereikt zonder beperkt te worden door de zwakste of sterkste batterij in de groep.

Het opladen wordt doorgaans beheerd via meertrapslaadlogica, die afzonderlijk op elke bank wordt toegepast. Hoewel de exacte profielen variëren per batterijtype, is het onderliggende principe consistent: elke bank doorloopt de oplaadfasen op basis van haar eigen spanning en acceptatiegraad, en niet op basis van de status van aangrenzende banken. Deze scheiding helpt voortijdig druppelladen of langdurig bulkladen te voorkomen, wat de levensduur van de batterij kan verkorten.

Een ander voordeel van deze aanpak is hoe de lader reageert wanneer de accu's zich op verschillende laadniveaus bevinden. Als de ene accu diep ontladen is terwijl de andere bijna vol is, vertraagt ​​of versnelt de lader niet globaal. In plaats daarvan blijft de lege batterij in de bulk- of absorptiemodus, terwijl de bijna volle batterij overgaat naar zweven. Dit gedrag wordt vaak verkeerd begrepen, maar het is een van de bepalende voordelen van opladers voor meerdere banken en een belangrijke reden waarom ze worden gebruikt in complexe energiesystemen.

Hoeveel batterijen kan een oplader met 3 banken opladen

Een veel voorkomende vraag is hoeveel batterijen een oplader met drie banken daadwerkelijk kan verwerken, en het antwoord hangt af van hoe de batterijen elektrisch zijn gegroepeerd, en niet alleen van het aantal fysieke batterijen dat er bestaat. In de meest eenvoudige configuratie wordt elke bank aangesloten op één batterij, waardoor drie batterijen onafhankelijk van elkaar worden opgeladen. Deze opstelling biedt maximale helderheid en het hoogste niveau van individuele controle.

Een enkele bank kan echter ook meerdere parallel aangesloten accu's opladen, op voorwaarde dat deze accu's als één elektrische eenheid fungeren. In een parallelle configuratie blijft de spanning hetzelfde terwijl de capaciteit toeneemt, waardoor één bank een groep batterijen veilig kan beheren, zolang ze goed op elkaar zijn afgestemd. Vanuit het perspectief van de lader ziet deze parallelle groep eruit als één enkele grotere batterij, en worden alle laadbeslissingen op bankniveau genomen in plaats van op individueel batterijniveau.

Seriebedrading zorgt in deze context vaak voor verwarring. Het in serie aansluiten van accu's verhoogt de systeemspanning, maar vergroot niet het aantal beschikbare laadbanken. Een ingebouwde acculader met 3 banken heeft nog steeds slechts drie uitgangen, ongeacht of deze uitgangen zijn aangesloten op individuele 12 volt accu's of op seriereeksen met een hogere spanning. Als u dit onderscheid begrijpt, voorkomt u onjuiste aannames over capaciteit, compatibiliteit en laadgedrag, en zorgt u ervoor dat de lader binnen de beoogde ontwerpgrenzen wordt toegepast.

Wanneer een ingebouwde batterijlader met 3 banken zinvol is

Een ingebouwde batterijlader met 3 banken wordt de juiste keuze wanneer een elektrisch systeem is ontworpen rond afzonderlijke batterijrollen in plaats van alleen maar op basis van de hoeveelheid batterijen. De belangrijkste factor is hoe verschillend elke batterij wordt gebruikt en ontladen tijdens normaal gebruik. Wanneer batterijen verschillende doeleinden dienen en ongelijke laadpatronen ervaren, is onafhankelijke laadcontrole niet langer een gemak, maar een functionele vereiste voor systeemstabiliteit en een lange levensduur van de batterij.

Typische systeemindelingen waarvoor drie onafhankelijke banken nodig zijn

Systemen die echt drie banken nodig hebben, hebben meestal drie duidelijk gedefinieerde elektrische functies, die elk afhankelijk zijn van hun eigen batterij of batterijgroep. In deze lay-outs zou het opladen van alles samen belangrijke verschillen in ontladingsdiepte, hersteltijd en onderhoudsbehoeften vervagen. Dankzij een opstelling met drie banken kan elke functie zonder compromissen worden ondersteund.

Gemeenschappelijke lay-outs die drie onafhankelijke banken rechtvaardigen, zijn vaak:

● Een speciale startaccu die grotendeels vol blijft, maar op verzoek altijd gereed moet zijn.

● Een huis- of hulpaccu die lange, gestage ontladingscycli ondervindt van elektronica of ingebouwde systemen.

● Een derde batterij die intermitterende apparatuur of apparatuur met een hoog verbruik ondersteunt die onvoorspelbaar leegraakt.

Wat deze indelingen geschikt maakt voor een 3-banklader is niet het aantal batterijen, maar het verschil in hoe en wanneer energie wordt verbruikt. Onafhankelijke banken zorgen ervoor dat frequent deep cycling op de ene batterij geen invloed heeft op het onderhoud van een andere batterij.

Praktische verschillen tussen 2 banken en 3 bankopladers op systeemniveau

Vanuit een systeemontwerpperspectief gaat het verschil tussen 2-bank- en 3-bank-laders over de flexibiliteit van het laadgedrag, en niet alleen over de uitbreidingscapaciteit. Een lader met twee banken kan twee ladingen goed onafhankelijk beheren, maar er is minstens één batterijrol nodig om de laadlogica te delen als er een derde rol bestaat. Dit delen leidt vaak tot ongelijkmatig ouder worden of een inconsistente bereidheid.

Met een lader met drie banken kan elke accu verouderen afhankelijk van de werkelijke werklast, in plaats van te worden beïnvloed door het gebruikspatroon van een andere accu. Dit verschil in betrouwbaarheid wordt na verloop van tijd zichtbaar, vooral bij systemen die veelvuldig of onder wisselende omstandigheden worden gebruikt.

Situaties waarin een oplader met 2 banken voldoende is

Een oplader met drie banken is niet altijd nodig, en het gebruik ervan in een eenvoudig systeem kan de complexiteit vergroten zonder meetbaar voordeel. Een oplader met twee banken is voldoende als het systeem zich op natuurlijke wijze in slechts twee functionele rollen groepeert en die rollen een voorspelbaar ontlaadgedrag hebben.

Dit is vaak het geval wanneer:

● Eén accu is gereserveerd voor startfuncties.

● Een tweede batterij of parallelle batterijgroep ondersteunt alle hulpbelastingen samen.

In dergelijke opstellingen verbetert het toevoegen van een derde bank de laadeffectiviteit niet, tenzij er een echt afzonderlijke batterijrol wordt geïntroduceerd. Parallelle batterijgroepen gedragen zich, zelfs als ze uit meerdere fysieke batterijen bestaan, nog steeds als één enkele belasting en hebben daarom slechts één laadbank nodig.

Hoe toekomstige systeemuitbreiding de bankselectie beïnvloedt

Bij toekomstige expansie wordt de beslissing tussen twee of drie banken vaak eerder strategisch dan technisch. Systemen die waarschijnlijk extra elektronica, accessoires of back-upstroombronnen zullen krijgen, kunnen uiteindelijk ongelijkmatige ontladingspatronen ontwikkelen die niet aanwezig waren op het moment van de eerste installatie.

Een 3-banks ingebouwde acculader biedt structurele flexibiliteit. Hiermee kan later een nieuwe batterij worden toegevoegd zonder dat deze een oplaadprofiel hoeft te delen dat voor een andere rol is ontworpen. In die zin fungeert de derde bank als buffer tegen herontwerp, waardoor de helderheid van het systeem behouden blijft en toekomstige upgrades worden vereenvoudigd, terwijl het laadgedrag voor alle batterijen consistent blijft.

Veel voorkomende misvattingen over een ingebouwde batterijlader met 3 banken

Misverstanden rond een ingebouwde acculader met 3 banken komen meestal voort uit de veronderstelling dat 'bank' de elektrische sterkte beschrijft in plaats van de laadstructuur. Deze misvattingen leiden er vaak toe dat gebruikers laders kiezen op basis van onjuiste verwachtingen over spanning, uitgangsvermogen of compatibiliteit met bepaalde batterijbedradingsmethoden. Door deze punten te verduidelijken, kan de keuze van de oplader worden afgestemd op de daadwerkelijke systeemvereisten, in plaats van op de marketingterminologie.

Waarom '3 Bank' geen systeemspanning aangeeft

Een van de meest hardnekkige misvattingen is dat het aantal banken het spanningsniveau van het systeem bepaalt. In werkelijkheid zijn het aantal banken en de systeemspanning volledig gescheiden concepten. Een lader met 3 banken kan worden gebruikt in laag- of hoger-spanningssystemen, afhankelijk van hoe de batterijen zijn aangesloten, maar het aantal banken zelf heeft geen invloed op de spanning.

De lader biedt eenvoudigweg drie onafhankelijke laaduitgangen. Elke uitgang werkt op de spanning die nodig is voor de batterij of batterijgroep die erop is aangesloten. Of deze batterijen deel uitmaken van een 12 V-, 24 V- of hoger spanningssysteem hangt af van externe bedrading, niet van het aantal banken dat in de lader is ingebouwd. Het verwarren van deze concepten leidt er vaak toe dat gebruikers spanningsconversie of step-up-functionaliteit verwachten waarvoor de lader niet is ontworpen.

Waarom '3 banken' niet automatisch een hoger totaal laadvermogen betekent

Een andere veel voorkomende aanname is dat een lader met 3 banken meer totaal laadvermogen levert dan laders met minder banken. Hoewel sommige opladers met meerdere banken een hogere gecombineerde output hebben, garandeert de aanwezigheid van drie banken alleen geen grotere stroomafgifte. Waar het om gaat is hoeveel stroom elke bank kan leveren en hoe die stroom wordt verdeeld.

In de praktijk kan een oplader met drie banken eenvoudigweg zijn capaciteit over drie uitgangen verdelen, in plaats van de algehele laadsnelheid te verhogen. Dit onderscheid is belangrijk voor het managen van verwachtingen, vooral bij het opladen van diepontladen accu's die in de loop van de tijd aanhoudende stroom nodig hebben.

Verwarring tussen oplaadbanken en seriebatterijstrings

Laadbanken worden ook vaak verward met seriebatterijreeksen, vooral in systemen die op hogere spanningen werken. Door batterijen in serie te bedraden, wordt de systeemspanning verhoogd, maar er ontstaan ​​geen extra laadbanken. Een enkele bank die op een seriereeks is aangesloten, behandelt die reeks nog steeds als één elektrische belasting.

Deze verwarring leidt er vaak toe dat gebruikers denken dat ze meer banken nodig hebben, simpelweg omdat hun batterijen in serie zijn geschakeld. In werkelijkheid 'ziet' de lader alleen de gecombineerde kenmerken van de string die op elke bank is aangesloten. Het begrijpen van deze scheiding tussen de bedradingsconfiguratie en de architectuur van de lader voorkomt verkeerde toepassing en zorgt ervoor dat de lader wordt gebruikt binnen de beoogde ontwerpparameters, in plaats van dat er van hem wordt verwacht dat hij functies beheert waarvoor hij nooit is gebouwd.

Conclusie

Een ingebouwde batterijlader met 3 banken betekent drie onafhankelijke laadcircuits, geen hogere spanning of meer vermogen.

Door deze definitie te begrijpen, kunnen gebruikers de specificaties correct lezen en bedradings- of selectiefouten vermijden. Met een duidelijke systeemplanning kunnen gebruikers laders kiezen die aansluiten bij de werkelijke batterijbehoeften en toekomstige uitbreidingen.

Bedrijven als Keller bieden goed ontworpen oplaadoplossingen die betrouwbare prestaties en waarde op de lange termijn ondersteunen.

Veelgestelde vragen

Vraag: Wat regelt een ingebouwde batterijlader met 3 banken eigenlijk?

A: Een ingebouwde batterijlader met 3 banken bestuurt drie onafhankelijke laadcircuits, niet de batterijspanning of het systeemvermogen.

Vraag: Hoeveel batterijen kan een ingebouwde batterijlader met 3 banken ondersteunen?

A: Een ingebouwde batterijlader met 3 banken kan drie batterijen of drie parallelle batterijgroepen onafhankelijk opladen.

Vraag: Zijn er voor seriebedrading meer laadbanken nodig?

A: Een ingebouwde batterijlader met 3 banken behandelt een seriebatterijen als één lading, niet als meerdere banken.
