Wat is een ingebouwde oplader?

Invoering

Naarmate elektrische voertuigen (EV’s) aan populariteit winnen, wordt het begrijpen van de belangrijkste componenten ervan cruciaal. Eén zo'n essentieel onderdeel is de On-Board Charger (OBC) . Hoewel er veel aandacht wordt besteed aan de batterijtechnologie, zorgt de OBC ervoor dat de batterij efficiënt en veilig wordt opgeladen. In dit artikel leggen we uit wat een OBC is, hoe deze werkt en wat zijn rol is in de toekomst van EV-laden.

Wat is een ingebouwde oplader?

Definitie en functie van een OBC

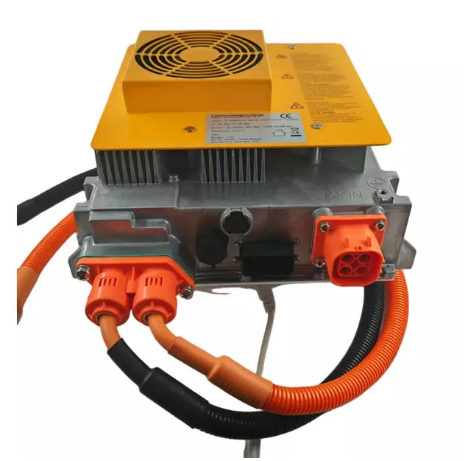

Een On-Board Charger (OBC) is een apparaat dat in een elektrisch voertuig (EV) is geïntegreerd en dat wisselstroom (AC) van een laadbron omzet in gelijkstroom (DC) die de accu van het voertuig kan opslaan. Deze conversie is nodig omdat de meeste EV-batterijen gelijkstroom nodig hebben, maar de elektriciteit die wordt geleverd via standaard stopcontacten of openbare laadstations is doorgaans wisselstroom. De OBC fungeert als tussenpersoon en zorgt ervoor dat de geleverde stroom veilig is en geschikt is voor de oplaadbehoeften van de batterij. Het is een integraal onderdeel van het laadsysteem van het voertuig en zet wisselstroom om in gelijkspanning die de accu oplaadt.

De rol van een OBC in elektrische voertuigen

De OBC speelt een cruciale rol in het EV-laadsysteem door ervoor te zorgen dat de juiste stroom wordt geleverd aan de accu van het voertuig. Hiermee kunnen elektrische voertuigen worden opgeladen via een grote verscheidenheid aan bronnen, waaronder thuisladers en openbare laadstations. Wanneer de OBC op een AC-bron is aangesloten, komt hij tussenbeide om het conversieproces af te handelen en ervoor te zorgen dat de accu van het voertuig de juiste spanning en stroom ontvangt. Het batterijbeheersysteem (BMS) van het voertuig werkt samen met de OBC om de laadstatus te bewaken en de laadparameters dienovereenkomstig aan te passen, zodat de batterij op een gecontroleerde en efficiënte manier wordt opgeladen.

Het is belangrijk om onderscheid te maken tussen de boordcomputer en externe laadapparatuur (EVSE). Hoewel beide deel uitmaken van het laadproces van het voertuig, is de OBC in het voertuig zelf ingebouwd en verantwoordelijk voor het ombouwproces. Aan de andere kant levert de EVSE, vaak het laadstation genoemd, de elektrische stroom aan de OBC.

Het belang van de OBC in EV's en PHEV's

De OBC is cruciaal voor zowel batterij-elektrische voertuigen (BEV’s) als plug-in hybride elektrische voertuigen (PHEV’s). Bij BEV's zorgt de OBC ervoor dat de accu van het voertuig wordt opgeladen via een stopcontact, terwijl hij bij PHEV's het opladen van zowel de elektrische als de interne verbrandingssystemen regelt. Naarmate de EV-markt blijft groeien, wordt de rol van OBC’s nog belangrijker, vooral omdat fabrikanten aandringen op snellere oplaadtijden en een langere levensduur van de batterij. Het vermogen van de OBC om het laadproces efficiënt te beheren zorgt voor een soepelere overgang naar elektrische mobiliteit, waardoor elektrische voertuigen een meer praktische en toegankelijke optie worden voor consumenten.

Hoe werkt een ingebouwde oplader?

Het laadproces: conversie van AC naar DC

De OBC werkt door eerst de binnenkomende wisselstroom van een laadstation om te zetten in gelijkstroom die nodig is voor de EV-batterij. Dit proces begint wanneer het voertuig wordt aangesloten op een stopcontact of een openbaar laadstation. De OBC neemt eerst de wisselstroom en corrigeert deze met behulp van een dubbelfasige gelijkrichterschakeling, die de wisselstroom omzet in gelijkstroom. Het gelijkstroomvermogen wordt vervolgens gefilterd en geregeld om ervoor te zorgen dat het voldoet aan de vereisten van de batterij voor opladen.

De OBC zorgt niet alleen voor een constante stroom stroom; het past de spanning en stroom aan op basis van de specifieke behoeften van de accu van het voertuig, waardoor de accu veilig en efficiënt wordt opgeladen. Dit is de reden waarom OBC's van cruciaal belang zijn voor de algehele gezondheid van de batterij van een EV, omdat onjuist opladen kan leiden tot verslechtering van de batterij of een kortere levensduur.

Power Factor-correctie en DC/DC-conversie

Een van de belangrijkste componenten van de OBC is het Power Factor Correction (PFC) circuit. Dit circuit zorgt ervoor dat de OBC efficiënt werkt door het faseverschil tussen de ingangsstroom en -spanning te minimaliseren. Door de arbeidsfactor te corrigeren, vermindert de OBC de energieverliezen tijdens het conversieproces, waardoor het laadproces efficiënter wordt. Nadat de wisselstroom is gelijkgericht, vindt de tweede fase van het conversieproces plaats in het DC/DC-conversiecircuit. Deze fase past de spanning en stroom aan op de juiste niveaus die nodig zijn voor de accu van het voertuig. De PFC- en DC/DC-conversiefasen zijn essentieel om energieverlies te minimaliseren en ervoor te zorgen dat de batterij de juiste lading krijgt.

Communicatie met het laadstation en de voertuigcontroller

De OBC communiceert ook met de voertuigcontroller en het laadstation om de optimale laadparameters te bepalen. Deze communicatie zorgt ervoor dat de juiste hoeveelheid stroom aan de accu wordt geleverd, waardoor overladen of oververhitting wordt voorkomen. Door deze interactie kan de OBC de laadspanning en -stroom in realtime aanpassen, waardoor het laadproces zo efficiënt mogelijk verloopt. Dankzij deze communicatie kan de OBC ook reageren op verschillende soorten laadstations, waarbij hij zich aanpast aan verschillende spanningsniveaus en laadstandaarden in verschillende regio’s.

Soorten ingebouwde laders

Eenfasige versus driefasige OBC's

Er zijn twee primaire typen OBC's: eenfasig en driefasig. Enkelfasige OBC's worden doorgaans gebruikt in woonomgevingen waar de stroomvoorziening beperkt is tot één fase. Deze laders hebben doorgaans een vermogen variërend van 3,6 kW tot 7,2 kW, waardoor ze geschikt zijn voor langzaam opladen gedurende de nacht. Aan de andere kant worden driefasige OBC's gebruikt in commerciële of industriële omgevingen waar hogere vermogensniveaus beschikbaar zijn. Driefasige OBC's kunnen een vermogen leveren van 11 kW tot 22 kW, waardoor sneller opladen mogelijk is. Deze laders zijn ideaal voor openbare laadpalen of locaties waar snellaadoplossingen nodig zijn.

Laadniveaus en hun impact

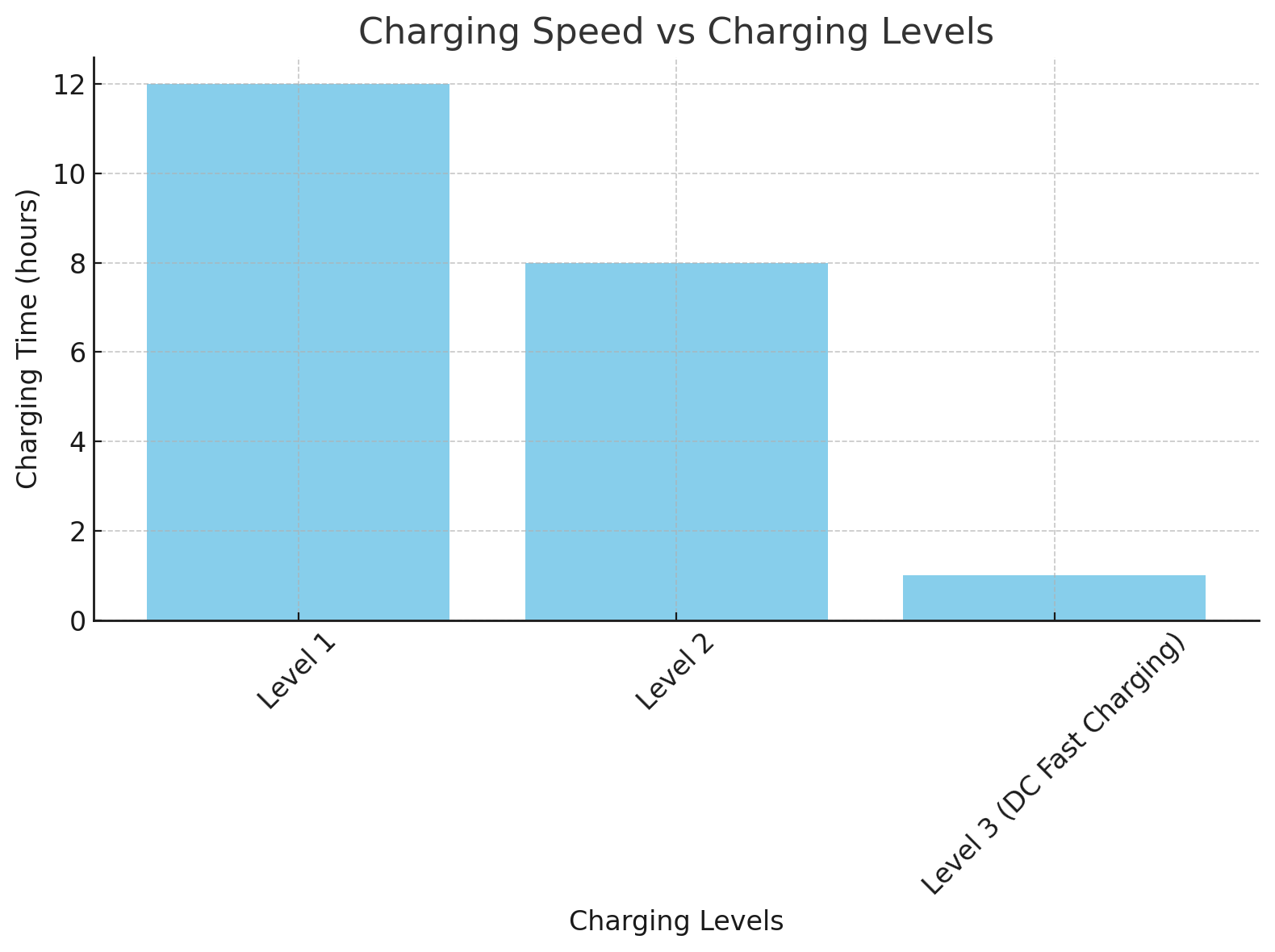

Laadstations zijn ingedeeld in drie niveaus, waarbij elk niveau verschillende laadsnelheden biedt. Niveau 1-laders gebruiken standaard 120V-stopcontacten en bieden de langzaamste laadsnelheden, waarbij het doorgaans tot 12 uur duurt voor een volledige lading. Niveau 2-laders, die werken op 240 V, zijn veel sneller, waardoor de oplaadtijd wordt teruggebracht tot 4-8 uur. Niveau 3-laders, ook bekend als DC-snelladers, omzeilen de OBC helemaal, leveren gelijkstroom rechtstreeks aan de batterij en verkorten de oplaadtijden drastisch tot slechts 30 minuten tot 1 uur. Deze laders worden doorgaans gebruikt op openbare locaties, zoals rustplaatsen langs snelwegen of commerciële centra.

Flexibiliteit bij AC- en DC-opladen

Sommige moderne OBC's ondersteunen zowel AC- als DC-laadmodi, waardoor het voertuig kan schakelen tussen verschillende soorten laadbronnen. Deze flexibiliteit is belangrijk omdat het ervoor zorgt dat het voertuig kan worden opgeladen op elk beschikbaar station, of het nu een standaard stopcontact, een niveau 2 AC-lader of een niveau 3 DC-snellader is. Deze mogelijkheid biedt EV-eigenaren een breder scala aan oplaadopties, zodat ze niet beperkt zijn tot specifieke oplaadinfrastructuren.

Voordelen van ingebouwde laders

Efficiëntie en batterijstatusbeheer

Een van de belangrijkste voordelen van de OBC is het vermogen om het laadproces te optimaliseren. Door het vermogen dat aan de accu wordt geleverd te reguleren, zorgt de OBC ervoor dat de accu op een gecontroleerde manier wordt opgeladen, waardoor het risico op overladen of oververhitting wordt geminimaliseerd. Dit verbetert niet alleen de laadefficiëntie, maar beschermt ook de batterij, verlengt de levensduur en vermindert de noodzaak voor dure vervangingen.

Gemak en veelzijdigheid voor EV-eigenaren

De OBC biedt ook gemak voor EV-eigenaren door hen in staat te stellen hun voertuigen op te laden via verschillende stroombronnen. Of u nu gebruik maakt van een thuisstopcontact of een openbaar laadstation, de OBC zorgt ervoor dat het voertuig veilig en efficiënt wordt opgeladen. Deze veelzijdigheid maakt EV’s toegankelijker en praktischer voor dagelijks gebruik, omdat eigenaren hun voertuigen eenvoudig kunnen opladen zonder dat ze een gespecialiseerde infrastructuur nodig hebben.

Kosteneffectief en duurzaam opladen

Het gebruik van de OBC voor het opladen biedt aanzienlijke kostenbesparingen vergeleken met het uitsluitend vertrouwen op DC-snelladers. Opladen met wisselstroom is over het algemeen goedkoper dan het gebruik van gelijkstroomsnelladers, die vaak op commerciële locaties te vinden zijn en mogelijk hogere kosten in rekening brengen voor hun diensten. Door de OBC te gebruiken voor regelmatig opladen kunnen EV-eigenaren hun laadkosten verlagen en tegelijkertijd profiteren van een duurzamere oplaadmethode die de accu van het voertuig minder belast.

Toekomstige trends en ontwikkelingen in OBC-technologie

De stap naar een hoger vermogen

Naarmate de batterijcapaciteit van elektrische voertuigen blijft groeien, neemt de vraag naar OBC’s met een hoger vermogen toe. Fabrikanten richten zich nu op de ontwikkeling van OBC's die een groter vermogen kunnen leveren, geschikt zijn voor grotere batterijen en snellere oplaadtijden. De toekomst van OBC-technologie zal krachtigere systemen zien die voertuigen sneller kunnen opladen zonder de gezondheid van de batterij op te offeren.

800V-systemen en bidirectioneel opladen

Een van de meest opwindende trends in OBC-technologie is de overstap naar 800V-systemen. Deze systemen maken snellere oplaadtijden mogelijk door een hogere spanning aan de accu te leveren, waardoor de tijd die nodig is om een ​​EV volledig op te laden, wordt verkort. Bovendien worden sommige OBC's ontworpen om bidirectioneel opladen te ondersteunen, waardoor energie in beide richtingen kan stromen. Deze mogelijkheid zou de functies Vehicle-to-Grid (V2G), Vehicle-to-Load (V2L) en Vehicle-to-Vehicle (V2V) mogelijk kunnen maken, waardoor de rol van het voertuig in het energie-ecosysteem verder wordt versterkt.

Integratie met Smart Grid- en energiesystemen

Vooruitkijkend zullen OBC's meer geïntegreerd worden met smart grid-technologie, waardoor voertuigen op een meer naadloze manier met het elektriciteitsnet en andere apparaten kunnen communiceren. Dankzij deze integratie kunnen elektrische voertuigen bijdragen aan oplossingen voor energieopslag, door tijdens piekperioden stroom terug te leveren aan het elektriciteitsnet. Naarmate de adoptie van hernieuwbare energiebronnen toeneemt, zullen OBC’s een cruciale rol spelen bij het optimaliseren van de energiedistributie en het ondersteunen van duurzame energiesystemen.

Conclusie

De On-Board Charger (OBC) is essentieel voor elektrische voertuigen en zet wisselstroom om in gelijkstroom om de batterij veilig op te laden. Naarmate de EV-markt groeit, worden OBC’s steeds belangrijker, vooral met de vraag naar sneller opladen. De ontwikkeling van OBC's met hoog vermogen, 800V-systemen en bidirectioneel opladen zullen leiden tot efficiëntere en duurzamere oplossingen. Bedrijven als Keller lopen voorop bij het leveren van innovatieve OBC-technologieën en bieden consumenten snellere, efficiëntere en betrouwbaardere oplaadoplossingen.

Veelgestelde vragen

Vraag: Wat is een ingebouwde oplader (OBC)?

A: Een ingebouwde oplader (OBC) is een apparaat in elektrische voertuigen dat wisselstroom omzet in gelijkstroom om de accu van het voertuig veilig op te laden.

Vraag: Hoe werkt een ingebouwde oplader?

A: De ingebouwde oplader haalt wisselstroom van een laadstation en zet deze om in gelijkstroom die door de batterij kan worden opgeslagen, waardoor veilig en efficiënt opladen wordt gegarandeerd.

Vraag: Waarom is een ingebouwde oplader belangrijk voor elektrische voertuigen?

A: De ingebouwde oplader is essentieel voor het omzetten van AC naar DC, zodat EV's kunnen worden opgeladen via verschillende bronnen, zoals stopcontacten in huis of openbare stations.

Vraag: Hoeveel kost een ingebouwde oplader?

A: De kosten van een ingebouwde oplader variëren afhankelijk van het voertuig en de capaciteit ervan, doorgaans tussen € 500 en € 2.000.

Vraag: Wat zijn de voordelen van het gebruik van een ingebouwde oplader?

A: De ingebouwde oplader biedt efficiënt, veilig en gemakkelijk opladen, waardoor EV's thuis of op openbare stations kunnen worden opgeladen zonder dat daarvoor speciale infrastructuur nodig is.

Vraag: Kan de ingebouwde oplader snel opladen ondersteunen?

A: Ja, ingebouwde laders met een hoger vermogen ondersteunen sneller opladen, waarbij nieuwere modellen tot 22 kW of meer kunnen verwerken.
